●旧日本海軍特型潜水艦 1/300スケール 伊号-４０１ 自動浮沈付 電動潜水艦



ラジコン潜水艦を所有していますので、どうして？なのですが、家の近くの模型ショップ
内を’ウロチョロ’していましたら、なんとなく、プラモデルの電動潜水艦を作りたくな
りました。それは、子供の頃に、まともに作れずにテスト走行（初回）時に沈没させてし
まってからです。大切なものを無くしてしまい’がっかり’した事を、今でも覚えていま
す。子供の頃の悪夢？を、思い出しながら、作ってみる事にしました。（^^）





素組みの無改造で、作ろうと思っていたのですが、スクリュウの軸受け部分の浸水対策
（ゴムパッキン）が頼りなく感じましたので、簡単なスクリュウ・スタンチューブみたい
な物を作成して浸水対策を行いました。


・
・
・　さーて、大人になってのリベンジです・・・　がんばるぞ〜　（^^）/
・
・


●浸水対策の簡単なスクリュウ・スタンチューブのパーツです。

ファースト１の改良中に、同様な方法で行なった時に、深度３メートル走行では水圧によ
り浸水が発生しましたが、深度約１メートルの水圧での走行は、なんとか耐えましたので
このような簡単な方法での浸水対策です。




・スクリュウ軸の直径が2ミリですので、アルミパイプ（内径3ミリ）の先端部分の内側に
　胴パイプ（内径2ミリ）を入れて、スクリュウ軸と胴パイプが接触する部分のすき間を
　少なくしています。

・アルミパイプと胴パイプの径差異（1ミリ）スペースにグリスを溜める事により、スク
　リュウ軸の摩擦を、ある程度小さくする目的もありますが、グリスの粘度で補助的な浸
　水対策も兼ねています。

・モーターパワーが弱いので、このままでは、円滑に回転しませんので、スクリュウ軸を
　フィニッシングペーパー（紙やすり）で、削りながらな微調整です。

・アルミパイプよりも、真中パイプの方が良いのですが、手元に無かったので、しかたな
　く使用しました。少しは軽量になりますので良いかもしれませが、強度が弱く変形しや
　すい特性を感じました。

・パイプ内の空洞にグリスを注入しますが、船体固定後は、グリスアップができませんし
　走行回数／時間は、あまり多いとは思えませんので、この程度でも大丈夫と思います。


●アルミパイプの先端部分の内側に、胴パイプを入れて、エポキシで固定してから
  グリスを注入しました。





　→　簡単な仕組みだが、このような物で、いいのかな〜　(^^？

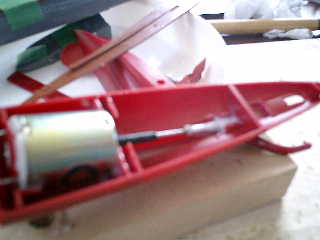

●付属のスクリュウ軸受けに、はめ込みました。





　→　付属の浸水対策（ゴムパッキン）は、必要がありませんので、付けていません。　


●船体に、エポキシで固定しました。





　→　モーター駆動による スクリュウ回転のテストＯＫです！　（^^）

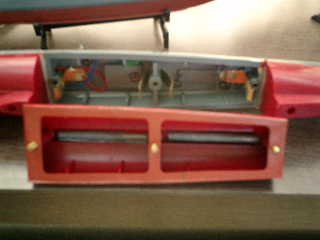

●空気室になる部分を、エポキシで固定しました。

　電池格納の中央部分も空気室ですが、ネジ止めで固定です。





耐水テスト用パイプを１箇所のみ設けますので・・・

空気室間が連結するように、船内隔壁に穴を開けました。

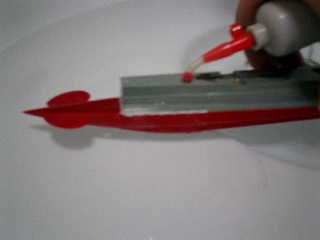

●洗面所で、耐水テスト用パイプから空気を入れて、耐水テストしました。

電池格納部分のゴムパッキンから、少しだけ空気漏れが、１箇所ありました。　(^^；





　→　この程度の空気漏れは、実際に走行させなければ、わからないな〜　(^^？


●甲板などを固定しました。





　→　自動浮沈の仕掛けが、良くできています。　なるほど・・・　


・
・
・
・
・

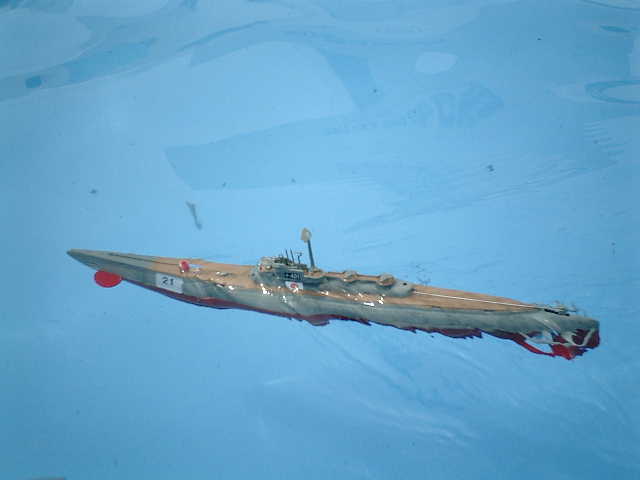

●完成です。





　→　子供の頃は、四苦八苦して作りましたが、なんとか完成しました。（^^）/


・
・
・
・
・


●発進準備　よ−し！

2004.04.25 追浜（潜水訓練プール）でのテスト走行です。

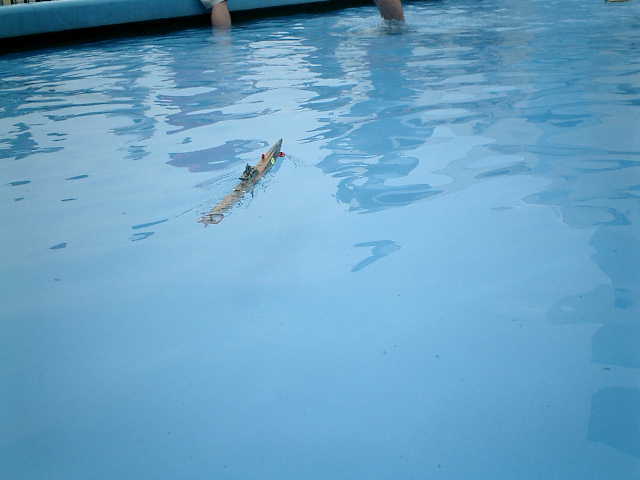

●発進！

舵を、少しだけ右旋回にしました。





　→　どうなるのかな〜　ハラ・ホラ・ドキ・ドキ・・・　（@@；

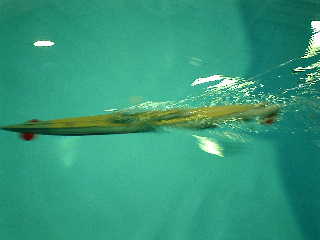

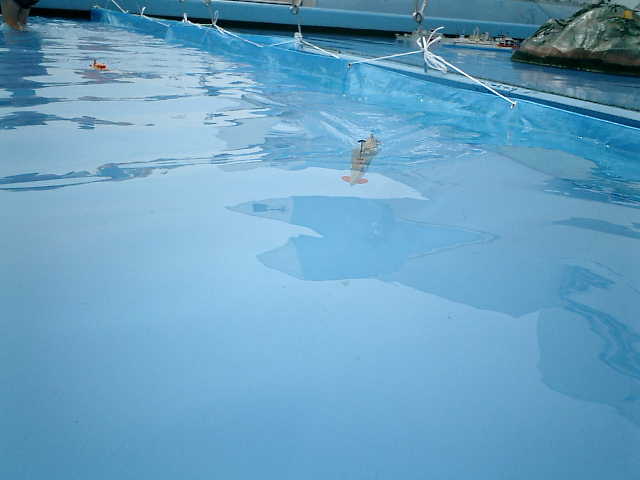

●自動浮沈システム稼働！　只今、潜航しました！　　よ−し！





　→　自動浮沈ができちゃいました！　やった〜　大人になってリベンジができました。

　→　数分のテスト走行でしたが、浸水はありませんでした。　

　→　潜航深度がとても浅いし、潜航しない時もあったので、自動浮沈が不安定です。


●付属のバラスト（オモリ）を取り除いて、同じ位置に鉛板（34g）を装着（２個）して
　バラスト増量しました。

　潜舵の角度調整方法は、難しいそうな感じがしましたので、中性浮力に近づける簡単な
　方法で自動浮沈安定化調整を行ないました。調整後、水ものオフ会２００４作戦（ひょ
　うたん池）でフリー走行させた時に、自動浮沈は安定していましたので、これで完成し
　ました。（^^）/





　→　バラスト増量になりましたので、走行スピードは遅くなりました。　(^^；


・
・
・
・
・


●「 船の科学館 水モノフェスティバル2004 」の競技に参加しました。（2004.8.22）

自動浮沈クラスのスピード競技に参戦して、初戦で負けちゃいました。　(^^；





　→　他の艦と比べますと、やはり、スピードが遅かったです。 (^^；

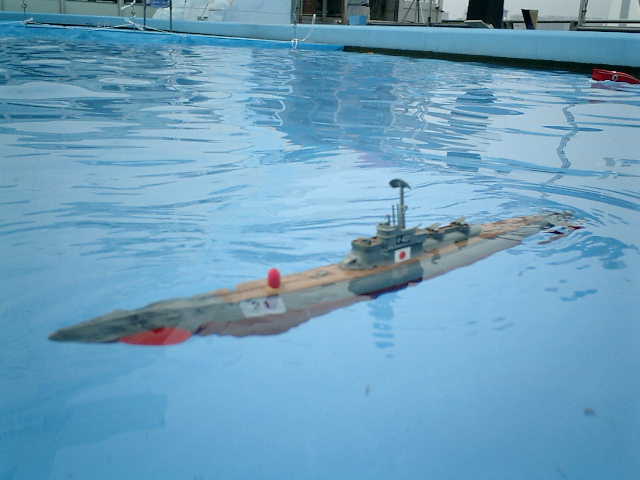

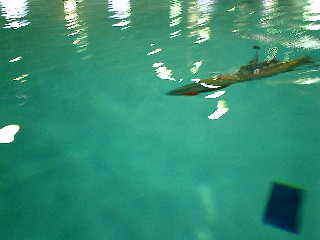

●フリー走行で、遊んじゃいました。　微速前進！　潜航用意！　よ−し！

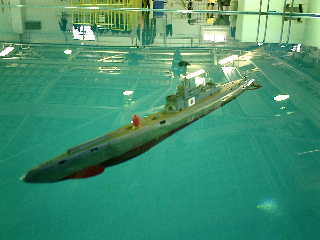

●潜航開始！　よ−し！






●潜航進入角度　異常なし！　よ−し！

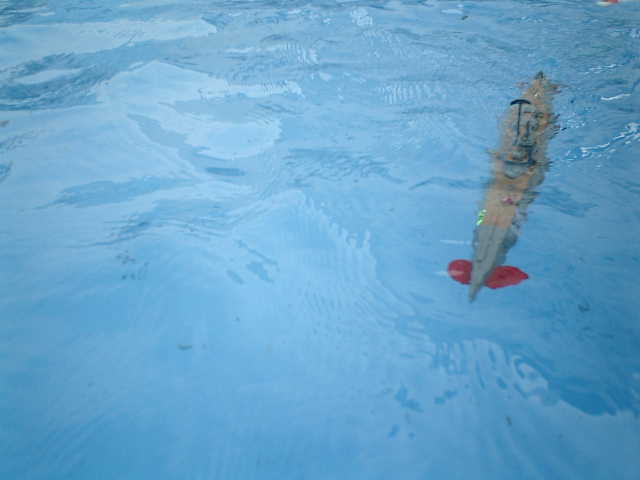

●完全潜航しました！　よ−し！






●深度よし！　船体姿勢　異常なし！　よーし！






●浮上準備！　よーし！






●浮上しました！　よ−し！




　→　ちゃんと、自動浮沈ができて、安定していましたので…　これで、完成ですね（^^）


・
・
・
・
・


●電池サイズを単３に変更しましたので、鉛板を増量しました。





　→　ちょっと、派手な単２形アダプターを使用しましたです。(^^；


・
・
・
・
・

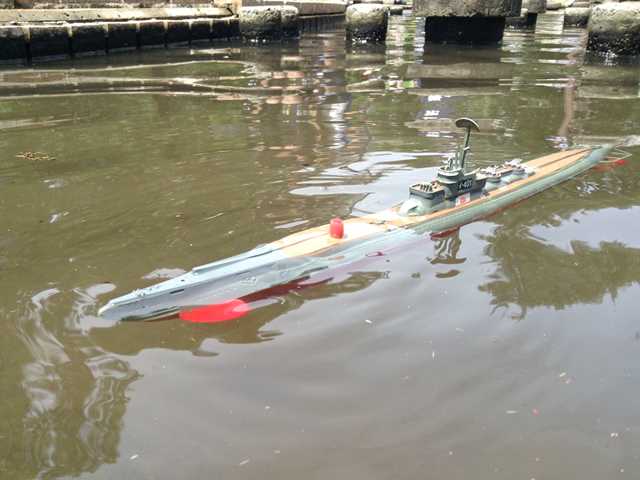

●水ものオフ会２０１６（2016.8.20）に参加しました。






・
・
・
・
・


●スピード競技に参加しますので、事前の走行確認です。





　→　発進準備よし！

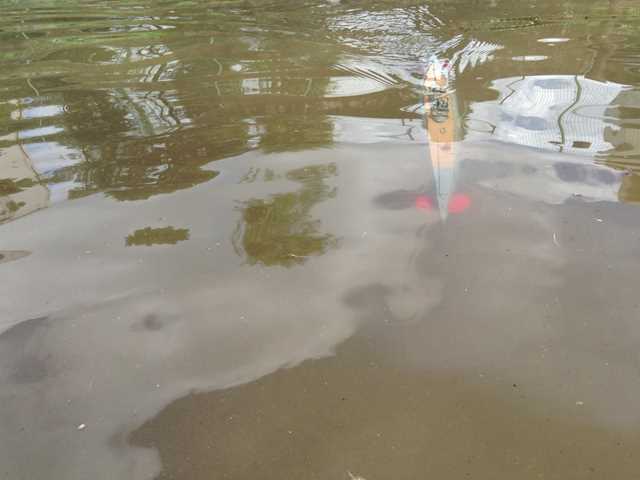

●完全潜航しました！





　→　よ−し！


●稼働状態　異常なし！





　→　前方視界　良好です！


・
・
・
・
・

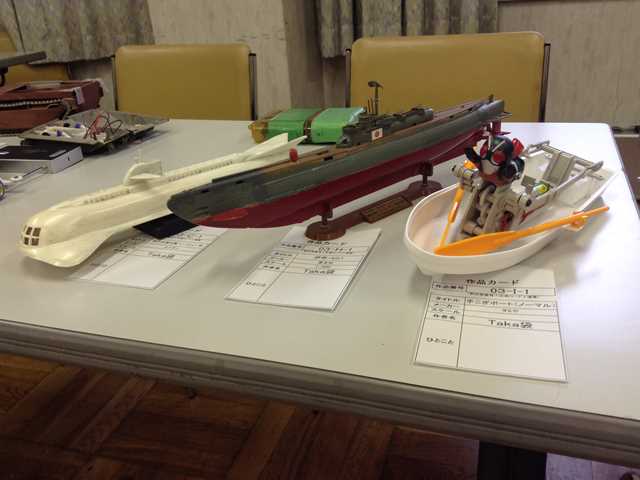

●水ものオフ会に参加している作品が集結しています。





　→　再度、自動浮沈のスピード競技に参戦して、負けちゃいましたです。(^^；


・
・
・
・
・


●海上の風景を背景にして合成した写真です。






・
・
・
・
・
