17. 小型潜航艦 ファースト１　電飾（ＬＥＤ＆ＰＩＣ）系の作り直し  - 2004年1月 -


電飾（LED&PIC）系は、一旦、取り外していましたので、新たにＬＥＤ（７個）を

設置して配線を行ないました。

ＰＩＣボードは、イ−１９号／『おやしお−Ｆ』と同様なもの製作して搭載です。



・
・
・
・
・



●ハル（上下部）へＬＥＤを装着して、ＰＩＣボードの作り直しです。

■司令塔の屋根部分に、ＬＥＤを装着しました。

　ＰＩＣで、ＬＥＤ（発光ダイオード）が点滅／点灯する部分です。

　【赤色の円部分】　・・・　赤色（１個）　点滅（２回連続）して、しばらく消燈する。

　【黒色の円部分】　・・・　白色（１個）　常に点灯する。
↓



　→　穴のみ部分も、パッキンを使用して立体感を出したのだが・・・
　　　う〜ん　こんなものかな〜


■裏側の配線です。
↓



　→　また、リード線で、ごちゃごちゃ、しそうな予感です。


■反射により、ぼやけた光を出すために、銀シール（補修テープ）を貼りました。
↓



　→　『おやしお−Ｆ』とイ−１９号と同様な方法です。


■更に、司令塔内部の天井部分に、ＬＥＤを装着しました。

　ＰＩＣで、ＬＥＤ（発光ダイオード）が点灯する部分です。

　【黒色の円部分】　・・・　緑色（１個）　常に点灯する。
↓



　→　おっ！　この時点で、リード線がごちゃごちゃしている。　う〜ん

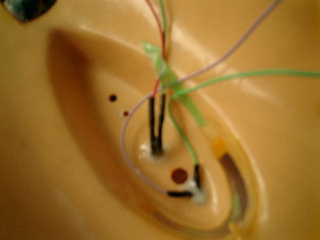

■ヘッドライト部分の枠を作って
　内側に銀シール（補修テープ）を貼ってから、固定しました。
↓



　→　適当に作ったが、こんもので、大丈夫かな〜


■ヘッドライト部分枠の中に、ＬＥＤを装着しました。

　ＰＩＣで、ＬＥＤ（発光ダイオード）が点灯する部分です。

　【黒色の円部分】　・・・　白色（２個）　常に点灯する。
↓



　→　調整しながら固定しましたが、どうしても、左右違います。　難しいな〜



・
・
・
・
・



■さーて、ＰＩＣテストボードでの確認です。
↓



　→　ふ−ん、こんな感じで点灯するんだ・・・
　　　しかしながら、ヘッドライトが、車みたいだな〜


■ハル（上部）の配線です。
↓



　→　ついでに、アンテナ線も配線したのだが、以外にもスッキリしている。　

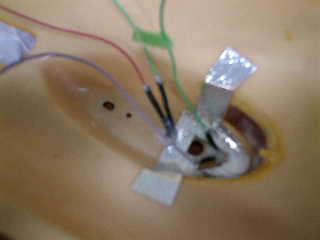

■スクリュウ近辺に
　ＬＥＤを装着後、搭載ＰＩＣボードで、点灯／点滅テストを行ないました。

　【赤色の円部分】　・・・　赤色（２個）　点滅（２回連続）して、しばらく消燈する。
↓



　→　ＰＩＣボードのテストＯＫでしたが・・・　
　　　これまた、車のテールランプみたいだな〜　まっ、いいか！

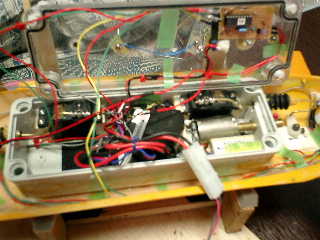

■メカボックスのふた裏側に、ＰＩＣボードを配置しました。
↓



　→　もともと、スペースが無かったので、無理やりの配置です。
　　　水平器が隠れて見えない　トホホ・・・


■すべての配線を接続して、各機器類の稼働確認を行ないました。
↓



　→　う〜ん　このリード線群を、どのようにすれば、いいのかな〜　


■ハル（上下）間を、コネクターにより接続できるように、配線しました。
↓



　→　メカボックス内の配線もですが、とても苦労しました。　ふぅー



・
・
・
・
・

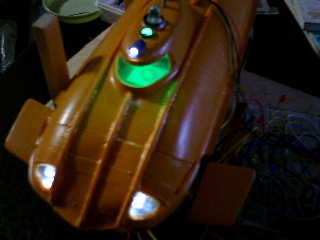

●搭載ＰＩＣボードによる点灯／点滅の確認です。

■点灯している状態です。
↓



　→　暗い所での、点灯は、いい感じです。
　

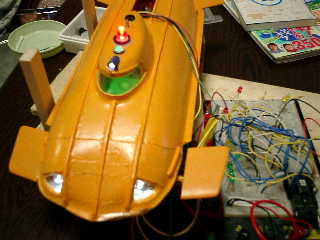

■点滅部分が、点灯している状態です。
↓



　→　司令塔の赤いＬＥＤは、まるで、パトカーだな〜



・
・
・
・
・
