●ＰＩＣプログラマーキット ( VER3 → VER4 ) バージョンアップ


ＰＩＣ関係は、中途半端な状況（休眠？）でしたが、新しいアーキテクチャやプログラミン
グアルゴリズムを持ったＰＩＣマイコンの展開に伴って、品種が増えているみたいですので
対応できるように、取り合えず、PICプログラマーのバージョンアップを行う事にしました。

右側が、ＰＩＣプログラマーＶｅｒ．４『バージョンアップキット』です。





　→　バージョンアップって・・・　何か難しそうで、大丈夫かしら　(^^？



・
・
・
・
・



●制御ＩＣ（ファームウエア）を交換しますので、既設の制御ＩＣを取り外します。





　→　精密な電気品の取り外しは、壊しそうですので・・・　嫌だな〜　(^^；



●制御ＩＣ（ファームウエア）を、何となく、取り外せました。





　→　このＩＣは、もう使用しないのですが、ＩＣの足（ピン）が曲がりましたです。(^^；



●右側が、新しい制御ＩＣ（ファームウエア）です。

このＡＥ−ＰＧＭ８７７の制御ＩＣは、将来のバージョンアップの際にファームウエアの
バージョンアップが容易にできるように、自己書き込み機能が内蔵されています。





　→　水晶発振子、コンデンサ、抵抗などがあり、これは、立派な基板ですね（｀´）ゞ



●制御ＩＣ（ファームウエア）の交換完了です。

PIC16C715、PIC18F452、PIC16C74シリーズのデバイスも対応できるみたいです。





　→　それにしても、ＰＩＣの種類が多くて、分からないな〜　(^^？



・
・
・
・
・



●パソコンと接続しての稼動チェックです。





　→　久しぶりに動かしますので・・・　腐っているかも　(^^？

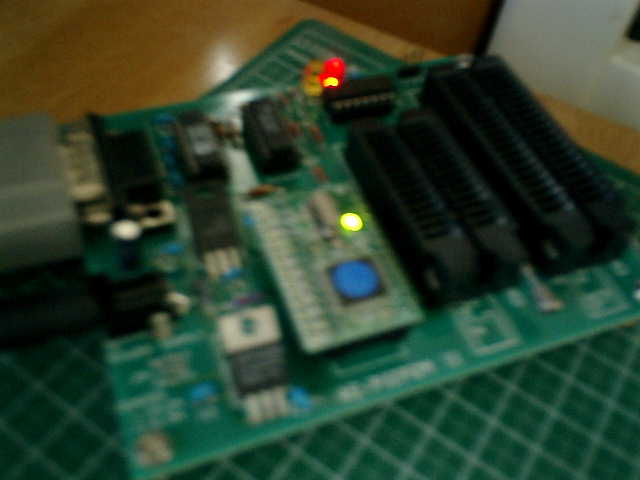

●ライターの電源ＯＮです。

・PowerLED（赤色）が点灯しました。

・制御ＩＣ内のLED（緑色）が、２回点滅しました。





　→　稼動チェックＯＫです。（^^）/



・
・
・
・
・



●ライターソフトのインストール。

接続するパソコンに対して、ＰＩＣプログラマキットＣＤより、最新版のライター
ソフト（PIC ProgrammerV4）をインストールしました。

　 ↓

●ＰＩＣライターソフトの起動です。

デスクトップの「PIC ProgrammerV4」アイコンを、ダブルクリックする。




　 ↓

●起動後の初期画面です。

PIC16F84Aのデバイス選択での動作確認です。





↑　この状態で、 ＯＫです。　　

　　・メッセージ　：　 PIC16F84A OK

　　・ＣＯＭ１ 　 ：　 ＡＥ−ＰＧＭ８７７　Ｖ6.50



●ボード情報画面です。




↑

ＰＩＣマイコンの挿入位置と方向、ジャンパーピンの設定要領を指示してくれます。



●試しに、プログラム（ＳＡＭＰＬＥ．ＨＥＸ）を読み込みます。

該当のプログラムを選択して、ＨＥＸロードボタンを押します。





↑　この状態で、 ＯＫです。

　　・メッセージ　：　 ファイルロード完了

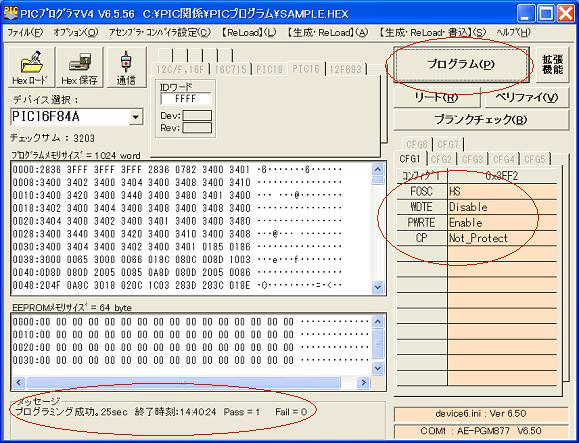

●ロードしたプログラムをＰＩＣに書き込みます。

コンフィグ１（ＣＦＧ１）の各項目を指定して、プログラムボタンを押します。

・ＦＯＳＣ：オシレータタイプ（発振回路）の選択
　　■ＨＳ（4〜20ＭＨｚ）

・ＷＤＴＥ：プログラムの暴走を検出する機能（ウォッチドタイマ）の選択
　　■Ｄｉｓａｂｌｅ（無し）

・ＰＷＲＴＥ：パワーアップ・タイマ選択
　　■Ｅｎａｂｌｅ（有り）

・ＣＰ：ＰＩＣのプログラム読み出し不可とする機能（コードプロテクション）の選択
　　■Not_Protect（無し）





↑　この状態で、 ＯＫです。

　　・メッセージ　：　 プログラミング成功

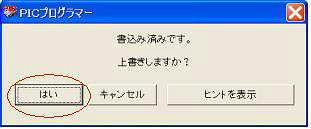

●書き込み済みのＰＩＣの場合、この画面が表示されます。

上書きしますので、（はい）ボタンを押します。







・
・
・
・
・



●ＰＡのアセンブル環境確認です。

ＤＯＳコマンドラインで、アセンブルする。・・・　ＰＡ　−Ｌ　ＳＡＭＰＬＥ

　■ＳＡＭＰＬＥ．ＡＳＭ　・・・　プログラムのソース・ファイル
  　　　｜■１６Ｆ８４．Ｈ　・・　（PIC16F84のヘッダー・ファイル）
　　　　↓
　【ＰＡ．ＥＸＥ】（秋月電子通商製作アセンブラ）
　　　　｜
　　　　↓
　■ＳＡＭＰＬＥ．ＨＥＸ　・・・　プログラムのオブジェクト・ファイル
　■ＳＡＭＰＬＥ．ＬＳＴ　・・・　プログラムのアセンブルリスト・ファイル

-------------------------------------------------------------------
C:\PIC\PAASM>PA -L SAMPLE
PIC Assembler Version 2.02.02 Copyright (c) 1996-1998 by M.Ochiai
SAMPLE.asm
***** pass 1 *****
***** pass 2 *****

** Error(s) 0 **
** Warning(s) 0 **
-------------------------------------------------------------------

＊エラーなしのメッセージですので、ＰＡのアセンブル環境はＯＫですね。（^^）



・
・
・
・
・

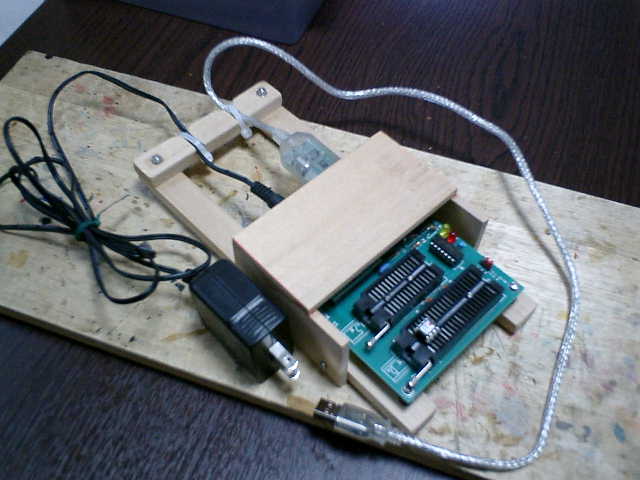

●序に、ＰＩＣライターのケーブル交換と枠台を作りました。

パソコンとＰＩＣライター間は、ＲＳ２３２Ｃケーブル（ストレート）で接続していました
が、シリアルボート装備がないパソコンでも接続できるように、ＵＳＢ・シリアル変換ケー
ブルを使用する事にしました。ドライバーソフトは、購入ケーブル付属のＣＤ−ＲＯＭより
インストールして、未使用ポートのＣＯＭ３に接続しています。





ＰＩＣライターに接続する電源コードとＵＳＢ・シリアル変換ケーブルは、接続近くのケー
ブル部分を枠台に固定して安定接続の維持を図り、ＰＩＣ（プログラムを書き込むもの）を
セットする際には、ゼロプレッシャーのバーを、上下げの動作が必要ですので、この部分は
オープンにして、お手軽に木材を使用して簡易的な枠台を作りました。

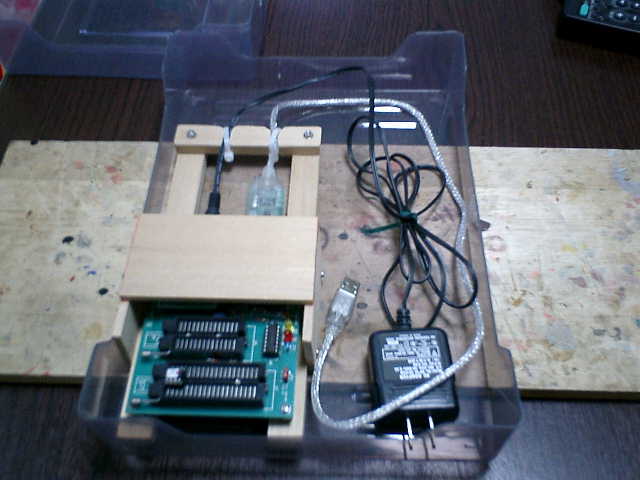

●ＰＩＣライターの収納です。

お手頃なＡ４サイズ紙の収納箱を使用しています。





　→　この収納箱のサイズに合わせて、ＰＩＣライターの枠台を作りましたです。(^^；

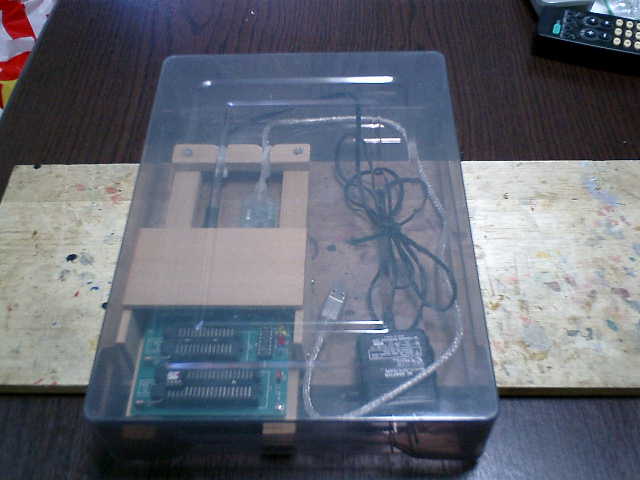

●蓋をした状態です。





　→　序に、作りましたが・・・　また、変な物が、できちゃいましたです。(^^；



・
・
・
・
・



●バージョンアップしました。(2011.12.31)‥‥ 特に問題なく、使用しています。（^^）

　・ライターソフト（PIC ProgrammerV4）： V6.72.17

　・ファームウエア（AE-PGM877）       ： V6.72



・
・
・
・
・
