●PICkit3プログラマー（ロジックアナライザー）を使ってみよう！


ロジックツール（アナライザーモード）機能の試行です。

・ＰＩＣｋｉｔ３プログラマー（PICkit3 Programmer）

　Microchip社のホームページから、ダウンロードしてインストールしました。




コネクタピンに、シリアル通信のＳＰＩ信号線を接続しました。

・１番ピン：未接続
・２番ピン：未接続
・３番ピン：未接続
・４番ピン：ＣＨ１(ＳＳ信号）・・・・　スレーブセレクト
・５番ピン：ＣＨ２(ＳＣＫ信号）・・・　シリアルクロック
・６番ピン：ＣＨ３(ＳＤＯ信号）・・・　シリアルデータアウト
　　　　　　　　　　　　　　　　　　　　＊マスタモード側からの出力


・
・
・
・
・


●PICkit3プログラマーの起動です。

・デスクトップの「 PICkit3 」アイコンを、ダブルクリックする。




　 ↓

・起動後の初期画面です。




・「 PICkit3未接続 」状態が、メッセージされましたので・・・

　　→　PICkit3とＰＣ間をＵＳＢ接続します。


●PICkit3とＰＣ間のＵＳＢ接続状態を確認します。

「 Tools 」→「 Check Communication 」を選択する。





●PICkit3とＰＣ間のＵＳＢ接続ができたので・・・　

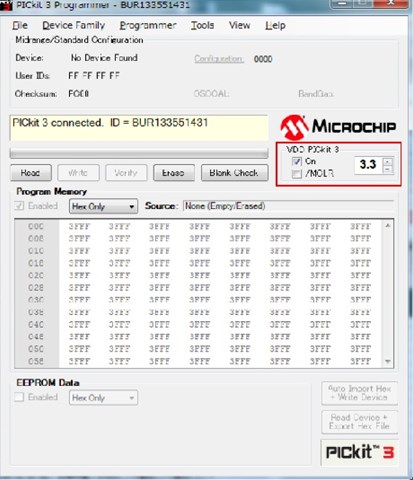

ＶＤＤ　ＯＮチェックして　３．３ｖで設定する。





●Logic Tool画面を表示させます。

「 Tools 」→「 Logic Tool... 」を選択する。

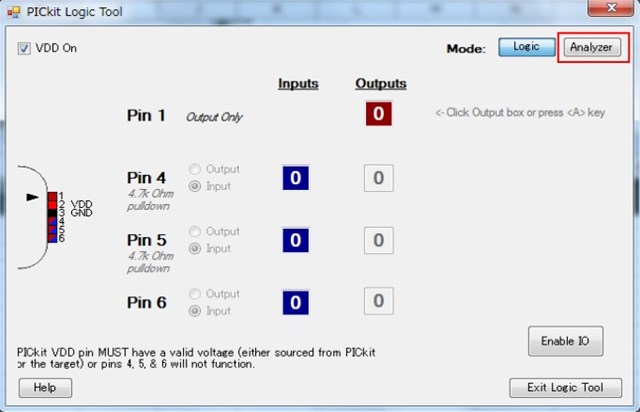

●アナライザー画面を表示させます。




「 Analyzer 」ボタンを押します。


●解析条件を設定して、アナライザーを実行させます。

ＳＣＫ信号(CH2)の最初のアクティブ時点を、解析の開始時点にしました。

・Ｔｒｉｇｇｅｒ

　・ＣＨ１(ＳＳ信号）　：*
　・ＣＨ２(ＳＣＫ信号）：\
　・ＣＨ３(ＳＤＯ信号）：*




「 Run 」ボタンを押します。


●ウエイディングメッセージです。




この直後に、ターゲット回路を起動させました。

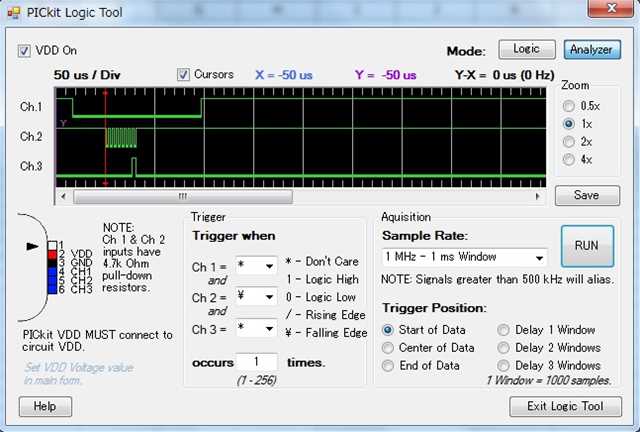

●計測されたグラフが表示されました。・・・　ズーム設定（１Ｘ）：１倍




・ＣＨ１(ＳＳ信号）　：*
・ＣＨ２(ＳＣＫ信号）：\　…　グラフの赤色垂直線が開始点です
・ＣＨ３(ＳＤＯ信号）：*

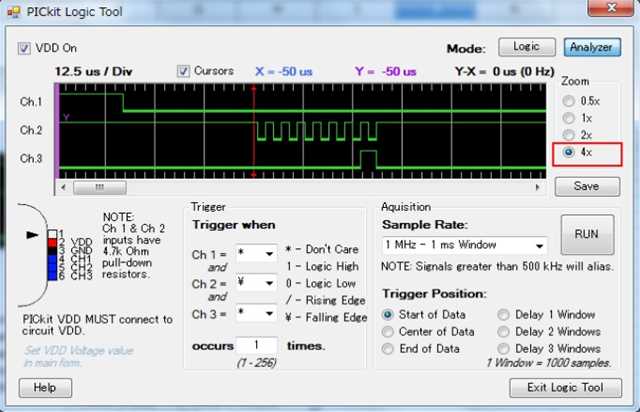

●表示されたグラフのズーム設定を変更しました。…　ズーム設定（４Ｘ）：４倍





・
・
・
・
・


●終了処理が、うまく動かないので　・・・

　バッチファイル（PICKIT3END.BAT）の手動実行で終了処理させています。

　＊以下の実行コマンドを入れています。……　該当タスクを終了させている。

　　tasklist

　　Taskkill /IM PICkit3.exe /F


●PICkit3内部のファームウェア書き換えについて

・ロジックアナライザー機能に切り替える場合

　【 Tools 】 → 【 Logic tool 】 → 【 Download PICkit Operationg System 】

　　該当プログラム（XXXXXXXXXXXX.hex）を選択します。

・MPLABモードに切り戻す場合

　【 Tools 】 → 【 Revert To MPLAB mode 】

・MPLABモードにする場合

　【 Tools 】 → 【 Download PICkit3 Operating System 】

　　該当プログラム（XXXXXXXXXXXX.hex）を選択します。


・
・
・
・
・


（感想）

・各信号を同じタイミングで計測でき、相関的にわかりますので、いいですね。

・ターゲット回路へ電力供給は不要なので、接続（VDD・GND）していませんが、

　電力供給の設定しなければ、動きませんでした。


・
・
・
・
・
