●Ｌｏｇｉｃ４−Ｂｌａｃｋ（ロジックアナライザー）を使ってみよう！


通信の信号形態に興味がありますので、ロジックアナライザーを入手しました。

・ロジックアナライザ

・プロトコルアナライザー

【 Saleae（サレア）社：Ｌｏｇｉｃ４−Ｂｌａｃｋ 】　＊４チャネル対応　



　→　どうやって使うのかしら…　ちょっと、不安だな〜 (^^；


・
・
・
・
・


●手のひらにおさまるサイズの本体を、ＰＣにＵＳＢ接続して使用します。

キャプチャしたデータは、ＵＳＢ経由でＰＣに書き込まれます。




ターゲット回路へ接続するカラーケーブルコネクタ（８ピン）は・・・

上段４ピンを、上側に向けて接続します。

・黒　：　チャンネル０　デジタル、アナログ
・茶　：　チャンネル１　デジタルのみ
・赤　：　チャンネル２　デジタルのみ
・橙　：　チャンネル３　デジタルのみ

＊下段４ピンは、ＧＮＤです。


・
・
・
・
・


●Saleae社のホームページから、ダウンロードしてインストールしました。

■キャプチャ専用ソフト・・・Windows (32 bit and 64 bit)版

　・Saleaeロジックベータ版ソフトウェア（1.2.5）

■デスクトップにアイコンが表示されました。





・
・
・
・
・


●キャプチャ専用ソフトの起動です。

・デスクトップの「 Logic 」アイコンを、ダブルクリックする。




↓

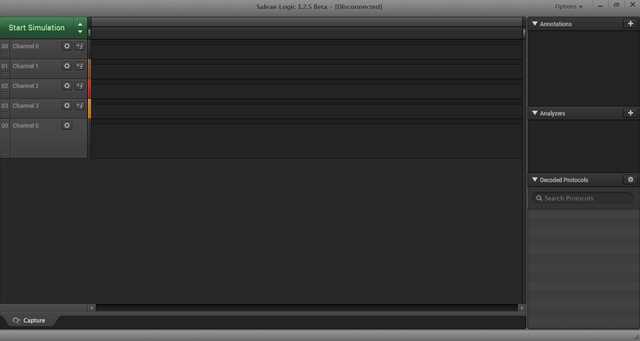

・起動後の初期画面です。




　→　あら、まっ！　日本語じゃないです。・・・　まいったな〜　(^^；


●ＰＣ起動後に使用する場合、このメッセージが表示されます。




ロジックデバイスの初期化タイミングが合わないようですが・・・

・「 ＯＫ 」ボタンを押す。

↓

・本体のＬＥＤが点灯しましたので、接続されました。


・
・
・
・
・


●試しに、デモモードで使用します。

ＵＳＢ未接続の状態で、キャプチャ専用ソフト稼働のみで、操作します。

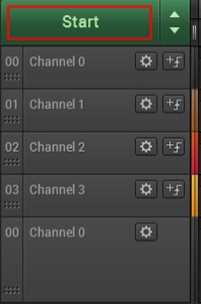

【 START 】ボタンを押す。

↓




信号の内容を細かく調べることができそうですが・・・　知識がないので (^^；


・
・
・
・
・


●ロジックアナライザを使用しました。




　→　専門家の方は、このようなことを、行うのかしら　(^^？


・
・
・
・
・
