●ＤＭＤ（ＶＳ－ＲＣＶ３用） 電子スイッチを使う
はじめに・・・ ボタンスイッチで、【ＯＮ・ＯＦＦ】している指での操作をＰＩＣプログラムからの指示 により、コントロールできそうです。興味がありますので、ＤＭＤプログラムをベースに して、電子スイッチ機能を付加する方法で、試す事にしました。 ①コントローラのボタン操作により、ＬＥＤを点灯させる。 ②コントローラのボタン操作により、他機器のボタンを電子スイッチで制御する。
・ ・ ・ ①コントローラのボタン操作により、ＬＥＤを点灯させる。 ・ ・
●付加機能の概略仕様です。 ＤＭＤプログラム（ＶＳＣ３ＤＭＤ０２）をベースにしての作成です。 プログラム：ＶＳＣ３ＤＭＤＡ０１（ ＶＥＲ ０Ａ０１ ） -------------------------------------------------------------------------------- ＬＥＤ点灯 ……… 何れかのボタンを押した場合 ・ＬＥＤ（１）ＰＯＲＴＢ（ＲＢ７ピン） ……… 【左側】ボタン … ← 、↓、→、↑ ・ＬＥＤ（２）ＰＯＲＴＢ（ＲＢ６ピン） ……… 【右側】ボタン … □ 、Ｘ、○、△ -------------------------------------------------------------------------------- 【 PIC16F819 】（マスタモード） ●：ＳＰＩ通信ピン ___________________ _____________________ | V | | | 【左】MP4212⑧<-+ 1 RA2 PORTA(BIT2) | PORTA(BIT1) RA1 18 +->【右】MP4212② 【左】MP4212⑥<-+ 2 RA3 PORTA(BIT3) | PORTA(BIT0) RA0 17 +->【右】MP4212④ 【左】MP4212④<-+ 3 RA4 PORTA(BIT4) | PORTA(BIT7) RA7 16 +->【右】MP4212⑥ -+ 4 RA5 PORTA(BIT5) | PORTA(BIT6) RA6 15 +->【右】MP4212⑧ 0V -+ 5 Vss (-) | (+) Vdd 14 +- 3～5V+ 【左】MP4212②<-+ 6 RB0 PORTB(BIT0) | PORTB(BIT7) RB7 13 +->LED(1) DAT->ｼﾘｱﾙﾃﾞｰﾀ・ｲﾝ >-+ 7 SDI●PORTB(BIT1) | PORTB(BIT6) RB6 12 +->LED(2) CMD<-ｼﾘｱﾙﾃﾞｰﾀ・ｱｳﾄ<-+ 8 SDO●PORTB(BIT2) | PORTB(BIT5)●RB5 11 +->ｽﾚｰﾌﾞｾﾚｸﾄ-SS -+ 9 RB3 PORTB(BIT3) | PORTB(BIT4)●SCK 10 +->ｼﾘｱﾙｸﾛｯｸ-CLK | | +------------------------------------------+ -------------------------------------------------------------------------------- ・ボタンを【押す】………ＯＮ ： 該当のポートに、'１'を出力する。 ・ボタンを【放す】………ＯＦＦ： 該当のポートに、'０'を出力する。 --------------------------------------------------------------------------------
●配線図です。……… クリックすれば、拡大します。
●ボタン情報（２バイト） ------------------------------------------------------------------------------ ・バイト４ DAT応答電文 ボタン区分 ボタン 'ＦＦ' → ４０ ： 押下なし ………【左側】エリア・【中央】エリア 'ＦＥ' → ４１ ： ← ………………【左側】エリア 'ＦＤ' → ４２ ： ↓ ………………【左側】エリア 'ＦＢ' → ４３ ： → ………………【左側】エリア 'Ｆ７' → ４４ ： ↑ ………………【左側】エリア ------------------------------------------------------------------------------ ・バイト５ DAT応答電文 ボタン区分 ボタン 'ＦＦ' → ５０ ： 押下なし ………【右側】エリア・【前側】エリア 'ＦＥ' → ５１ ： □ ………………【右側】エリア 'ＦＤ' → ５２ ： Ｘ ………………【右側】エリア 'ＦＢ' → ５３ ： ○ ………………【右側】エリア 'Ｆ７' → ５４ ： △ ………………【右側】エリア 'ＥＦ' → ５５ ： Ｒ１ ……………【前側】エリア 上段（右） 'ＤＦ' → ５６ ： Ｌ１ ……………【前側】エリア 上段（左） 'ＢＦ' → ５７ ： Ｒ２ ……………【前側】エリア 下段（右） '７Ｆ' → ５８ ： Ｌ２ ……………【前側】エリア 下段（左） ------------------------------------------------------------------------------
【感想】 ・コントローラのボタン操作により、ＬＥＤを点消灯させる事ができました。 → 特別な仕掛けは無くて、プログラム制御のみで動いたので、とても便利です。
・ ・ ・ ②コントローラのボタン操作により、他機器のボタン１個を電子スイッチで制御する。 ・ ・
●付加機能の概略仕様です。 プログラム：ＶＳＣ３ＤＭＤＡ０２（ ＶＥＲ ０Ａ０２ ） -------------------------------------------------------------------------------- ・ボタンを【押す】………ＯＮ ： 該当のポートに、'１'を出力する。 ・ボタンを【放す】………ＯＦＦ： 該当のポートに、'０'を出力する。 -------------------------------------------------------------------------------- ＬＥＤ点灯 ……… 何れかのボタンを押した場合 ・電子ｽｲｯﾁ１ ＰＯＲＴＢ（ＲＢ７ピン） ……… 【左側】ボタン … ← 、↓、→、↑ ・ＬＥＤ（２）ＰＯＲＴＢ（ＲＢ６ピン） ……… 【右側】ボタン … □ 、Ｘ、○、△ -------------------------------------------------------------------------------- 【 PIC16F819 】（マスタモード） ●：ＳＰＩ通信ピン ___________________ _____________________ | V | | | 【左】MP4212⑧<-+ 1 RA2 PORTA(BIT2) | PORTA(BIT1) RA1 18 +->【右】MP4212② 【左】MP4212⑥<-+ 2 RA3 PORTA(BIT3) | PORTA(BIT0) RA0 17 +->【右】MP4212④ 【左】MP4212④<-+ 3 RA4 PORTA(BIT4) | PORTA(BIT7) RA7 16 +->【右】MP4212⑥ -+ 4 RA5 PORTA(BIT5) | PORTA(BIT6) RA6 15 +->【右】MP4212⑧ 0V -+ 5 Vss (-) | (+) Vdd 14 +- 3～5V+ 【左】MP4212②<-+ 6 RB0 PORTB(BIT0) | PORTB(BIT7) RB7 13 +->電子スイッチ１ DAT->ｼﾘｱﾙﾃﾞｰﾀ・ｲﾝ >-+ 7 SDI●PORTB(BIT1) | PORTB(BIT6) RB6 12 +->LED(2) CMD<-ｼﾘｱﾙﾃﾞｰﾀ・ｱｳﾄ<-+ 8 SDO●PORTB(BIT2) | PORTB(BIT5)●RB5 11 +->ｽﾚｰﾌﾞｾﾚｸﾄ-SS -+ 9 RB3 PORTB(BIT3) | PORTB(BIT4)●SCK 10 +->ｼﾘｱﾙｸﾛｯｸ-CLK | | +------------------------------------------+

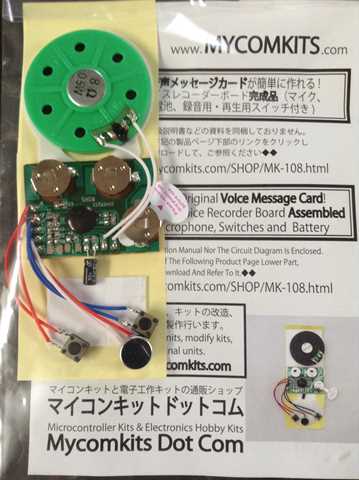

●接続する他機器です。 マイコンキットドットコム 【 MK-108 １０秒ボイスレコーダーボード 】

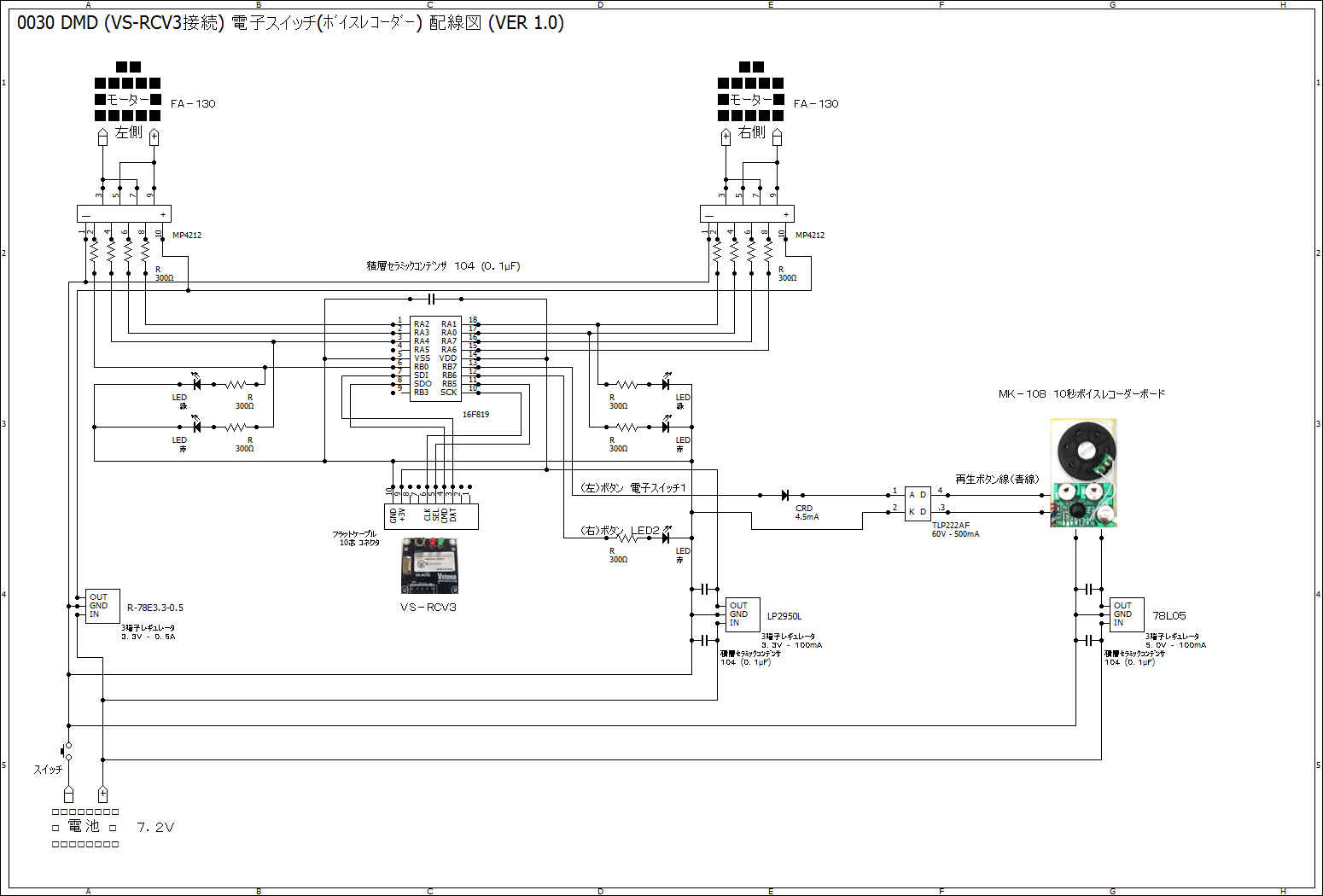

●配線図です。……… クリックすれば、拡大します。

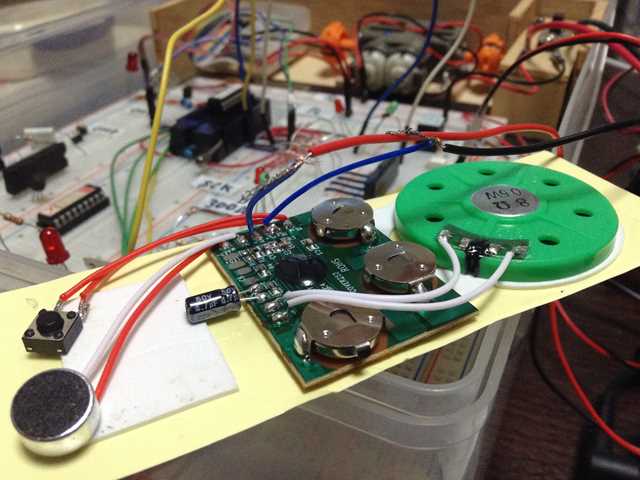

●テストです。
・コントローラのボタン操作により……… ボイスレコーダーのマイクから録音したものがスピーカーから鳴りました。（^^）
【感想】 ・ノイズ対策で、フォトカプラ フォトリレーを使用しましたが、大丈夫かしら (^^？ 【 フォトカプラ フォトリレー ＴＬＰ２２２ＡＦ 】 フォトMOSFETと赤外発光ダイオードを光結合させた60V耐圧のDIPフォトリレーです。 ・ノーマリーオフ機能（１ａ接点）… 通常は離れていて、「 通電する 」と繋がる。 ・阻止電圧 ：６０Ｖ（最小） ・トリガＬＥＤ電流：３ｍＡ（最大） ・オン電流 ：５００ｍＡ（最大） ・オン抵抗 ：２Ω（最大） ・入出力間絶縁耐圧：２５００Ｖｒｍｓ（最小）
・ ・ ・ ・ ・
