●Ｌチカ の 実験ボード


ラズパイ内のプログラムから、本体GPIOピン経由で電子制御ができるよう

ですので、簡単な制御プログラムを試すことにしました。

本体GPIOピンとブレッドボード間を、ジャンパー接続しての実験環境です。




■実験ボードの環境下で ……… 命令を指示する実行スタイルです。

　　�@ Python （ パイソン ）

　　�A bash シェル

　　�B Scratch （ スクラッチ ）


・
・
・
・
・


●実験ボードです。

電子部品の端子ピンやジャンパーピンなどを、ブレッドボードの

ソケット穴に、差し込んだ状態での簡易的な実験ボードとなります。




　→　LEDを「 チカッ 」とさせての簡単な動作を確認します。


●実験概要です。

本体GPIOピンに対して、ラズパイ内の実行プログラムからの

コマンドで、LEDを点滅(チカチカ)させます。

* GPIOのデフォルトは、通電状態です。

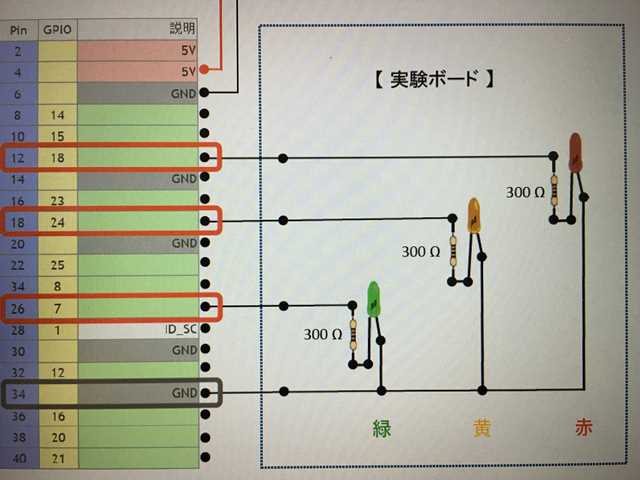

■LチカのLED

　・12 Pin　　( GPIO18 )　:　LED　( 赤 )

　・18 Pin　　( GPIO24 )　:　LED　( 黄 )

　・26 Pin　　( GPIO7  )　:　LED　( 緑 )

　・34 Pin　　: 　GND　( − )


・
・
・
・
・
