●水中偵察ジェット艇 ＴＢＶ-２号 組み立て・改造

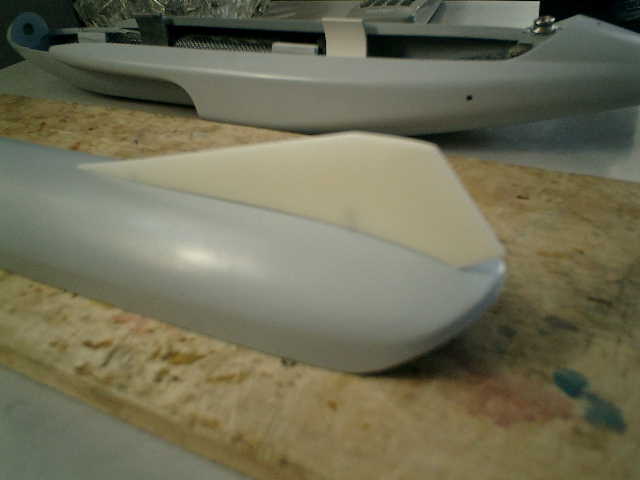

●垂直尾翼を仮固定する。
組み立て作業の際に、アッパーボディーを外す機会が幾度かあります。アッパーボディーを外す時は、垂直尾翼を持って
外した方が、やりやすい感じですので、最初の組み立ては垂直尾翼をネジ留めで、仮固定しました。
→ まだ、未使用で、使い込んでいないので・・・ 取り外すのが、ちょっと、硬いな〜 (^^；

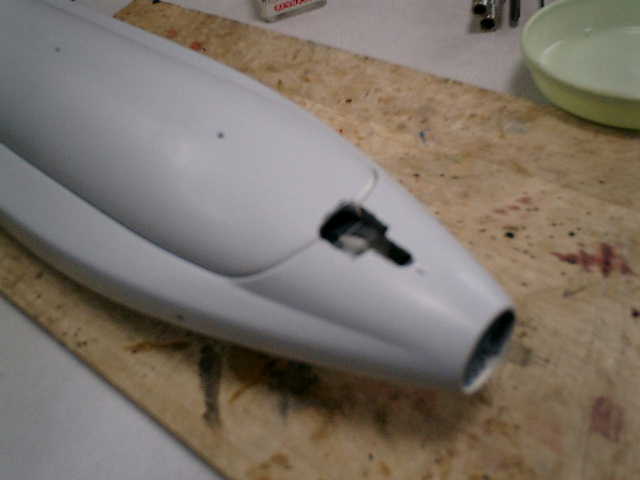

●アッパーボディーの外し方を、変更しました。
既存のままでも良いのですが、ちょっと、硬かったので、単純な方法のネジ留め方式でボディー（上部・下部）を固定する
事も考えましたが、せっかく、フックが装備されていますので、ＴＢＶ-１号と同じ要領でアッパーボディーを外す方式に
しました。これにより、マイナスドライバーの先を入れる事ができるように、カッテイングしています。
→ 簡単な改良ですが・・・ いきなり、フランケン化（継ぎはぎ）の始まりです。 う〜ん、大丈夫かな (^^？

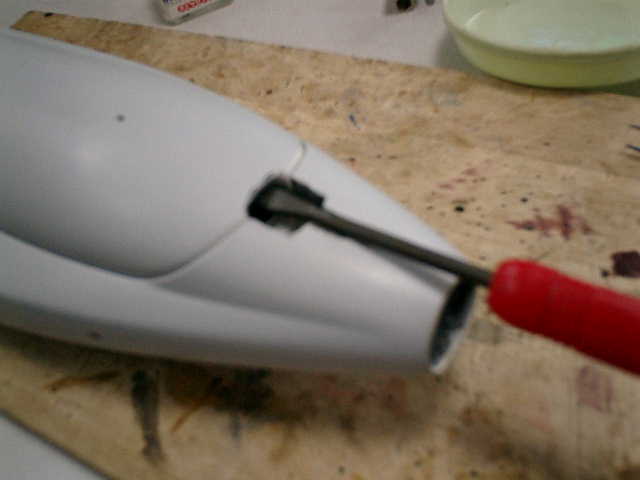

●さーて、試しに・・・ アッパーボディーを、外してみます。
ボディー（上部・下部）フックの間に、マイナスドライバーの先を入れました。
→ ちゃんと入りますが・・・ ちょっと、大きめな穴を開けちゃいましたです。(^^；
●フックに掛けて、アッパーボディーを、外しました。（ パチッ！ と音がします。）
→ おっ！ ちゃんと、外れましたです。（^^）

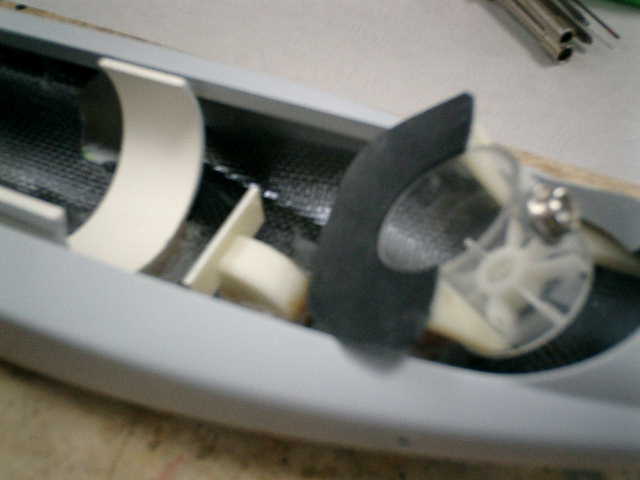

●ポンプユニットの取り外しです。
船体にネジ留めで固定されていますので、ネジを回して取り外してから、ポンプユニットを引き抜くような感じで
取り出しました。アクリルパイプ内の最後部に、シュラウド（白色の風車？みたいな物）が装備されています。
→ ゴムのカバーを、剥がさないように、気をつけて行いました。(^^；

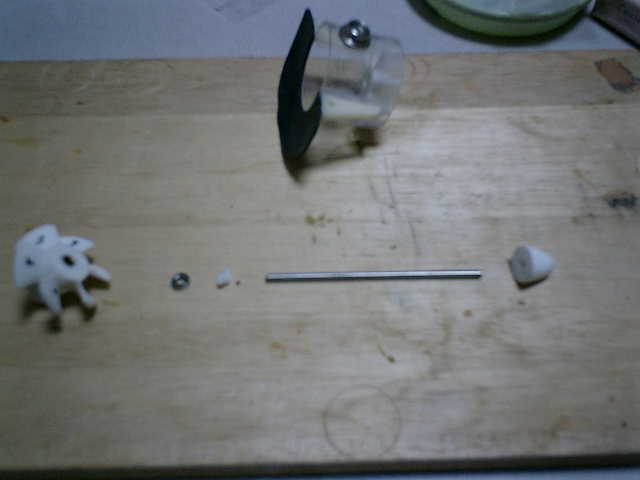

●スクリュウ関連のパーツです
左側（艦首側）から・・・
■スクリュウ ■ペアリング ■スペーサー ■スクリュウ・シャフト ■コーン の順番です。
＊ 尚、スクリュウは、同じ形状ですが、左回転用に変更しています。（キット付属の物は、右回転用です）
→ シュラウドは、既設のままですが・・・ 回転方向を逆にしているので、ちょっと心配です。(^^；

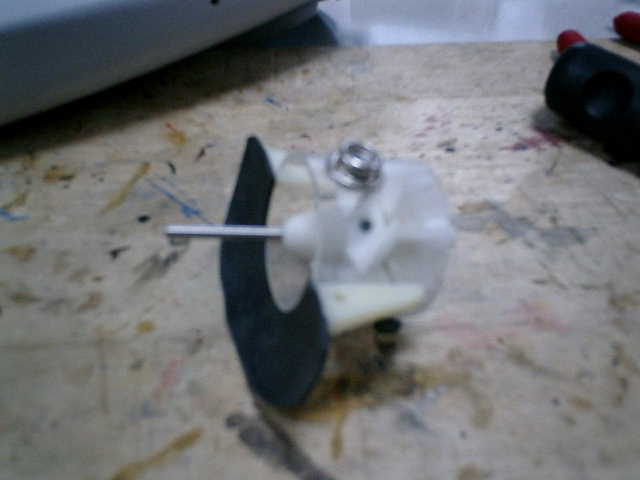

●ポンプユニットを、組み立てました。
取り出したポンプユニットのシュラウドの軸穴に、スクリュウ・シャフトを通して、各パーツを差し込んで組み立てました。
→ スクリュウ・シャフトへの固定は、スクリュウとコーン部分で、イモねじで固定します。

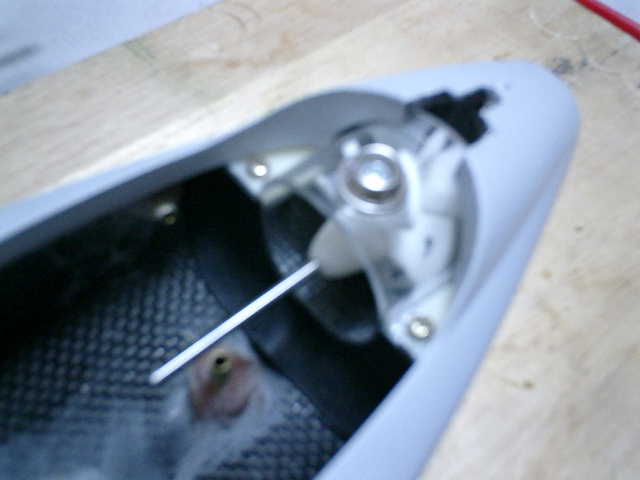

●ポンプユニットを、船体に戻しました。
→ 船体に、ネジ留めで固定します。

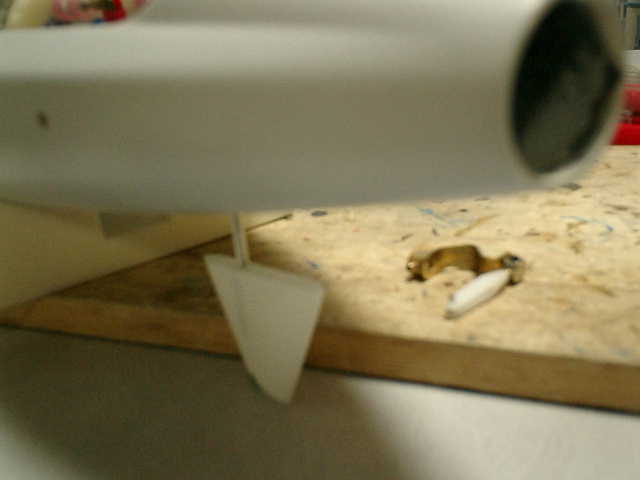

●舵を、船体下部より差し込みます。
●昇降舵を、船体両側より差し込んで、リンケージパーツ類をセットしました。
●汎用ＷＴＣをセットして、リンケージ類を連結させました。
→ おっ！ びったし、カン・カンです。（^^）

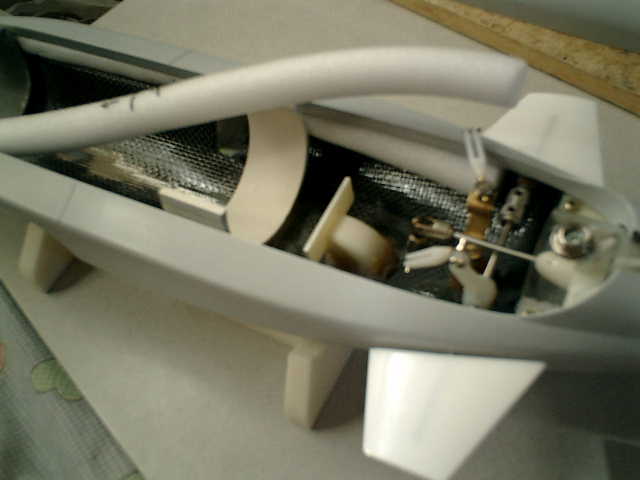

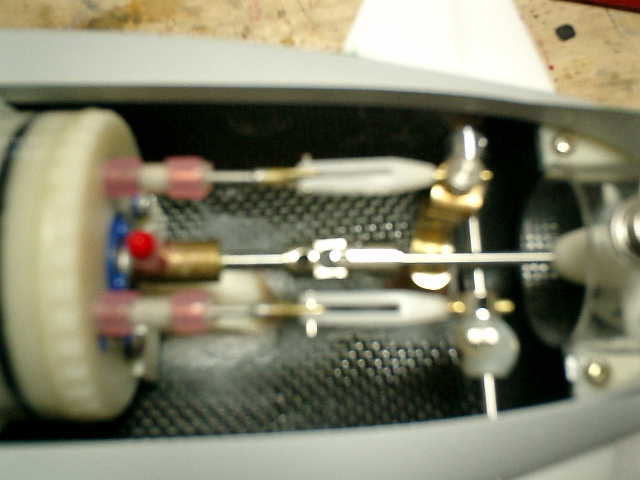

●リンケージ類です。
この部分は、自作では特に難しい箇所で、とても苦労する部分ですが・・・
実に計算された形跡があり、洗練されたパーツです。 う〜ん・・・ これは、勉強になります。（｀´）ゞ
【上部】舵のリンケージ部分です。
【中央】スクリュウ・シャフトの連結部分です。
【下部】昇降舵のリンケージ部分です。

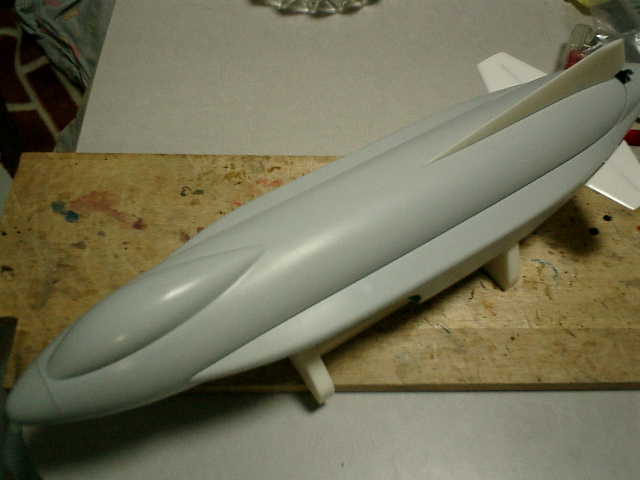

●アッパーボディーを、はめ込みました。
→ あらまっ！ 組み立て完了です。 これは、本当に、’楽チン’キットですね（^^）/
●船体の中心点です。
これから、バランス（浮力/重量）設定を行いますので、基準ポイントとなる 船体の中心点を求めました。
船体全長を２分割したポイントが、中心点になりますが、既に、この中心点に、重量（前後）バランスの中心が設定された
状態でしたので、ちょっと、ビックリです。
→ このキットは、やはり、汎用ＷＴＣ専用ですね こりゃ、凄いや！ ここまで、考慮しているとは（^^）
●何もせずに、汎用ＷＴＣをセットして、お風呂で浮かべてみました。
お風呂の水が少ないので、良くわからないのですが、船体後部が風呂底に着いている感じです。
→ それにしても、水が濁っていますね (^^；
●キット付属の浮力材（発砲スチロール）を装着しました。
→ やはり、船体後部の浮力材（発砲スチロール）が大きめです。

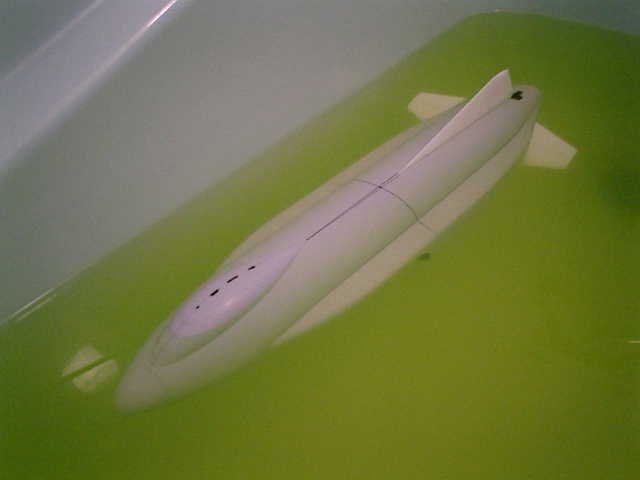

●浮力材（発砲スチロール）装着した状態で、お風呂に浮かべてみました。
→ おっ！ 浮いている。（^^）
●バランス（浮力/重量）設定です。
アクアレ−サ−として、走行スピードを重視した場合は、既存の軽量はベストなのですが、あえて自分好みのセッテイング
を行いたいので、ウエイトを重たくする事にしました。(^^；
家のお風呂で、暫定的に浮力材（発砲スチロール）を付けて、オモリの最大重量を求めた結果、１４５グラムでした。
これに伴い、浮力を増やす必要性がありますので、浮力材（発砲スチロール）を追加装備します。
→ ちょうど、船体（下部）の両側に、装備スペースがありました。（^^）

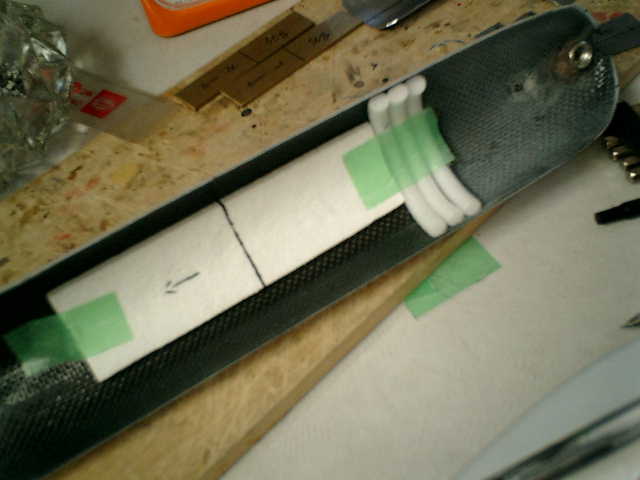

●船体（上部）の浮力材（発砲スチロール）装備です。
→ 中央部分のみ、キット付属の浮力材（発砲スチロール）を使用しました。
●船体（下部）の船外に、オモリを装備しました。
オモリの最大重量（１４５グラム）の約２／３（１００グラム）を、船体（下部）の船外に装備しました。
固定位置は、重量（前後）バランスの中心点に合わせ、均等にしてネジ留めで固定しています。
→ オモリは、半端物の真鍮板を使用しています。

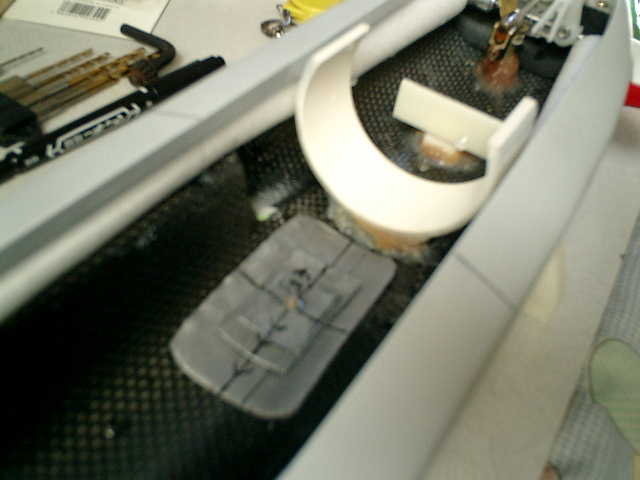

●船体（下部）の船内底に、重量調整用オモリを装備しました。
走行させるプールなどでは、その場所によって、微妙に浮力（強・弱）状態が違いますので、重量調整できるように
オモリ（鉛板）を最高３枚、設置できるようにしました。
設置位置は、重量（前後）バランスの中心点に、ネジ留めで固定しています。
→ 特に、追浜（潜水訓練プール）は、浮力が弱いので、これは、いいかも（^^）

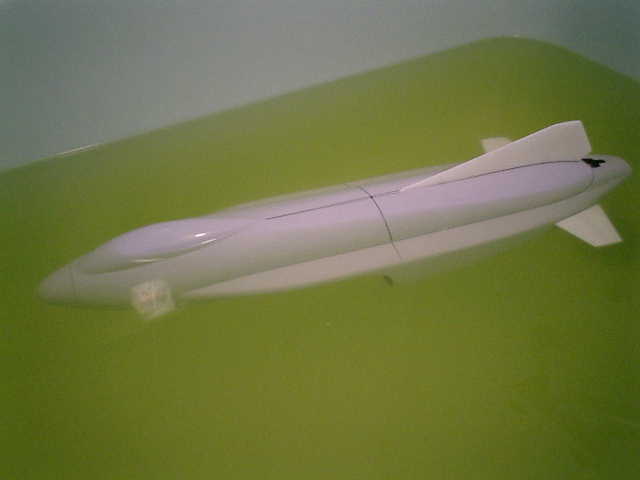

●お風呂に浮かべてみました。
調整用オモリの最大重量を、４５グラムとしますので、取り合えず、オモリ（鉛板）を下記の３枚構成にしました。
■上部：５グラム ■中央：１０グラム ■下部：３０グラム
→ なんとか浮いている状態で、ゆっくり、自然浮上してくるセッティングですが・・・ ちょっと、危ないです。（^^；

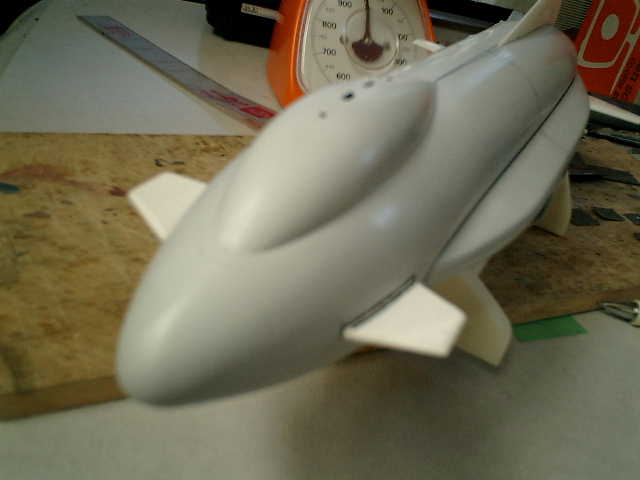

●艦首部分が寂しいので、水平版もどきを、設置しました。
→ ちょっと、変な感じですが・・・ また、やっちゃいましたです。(^^；

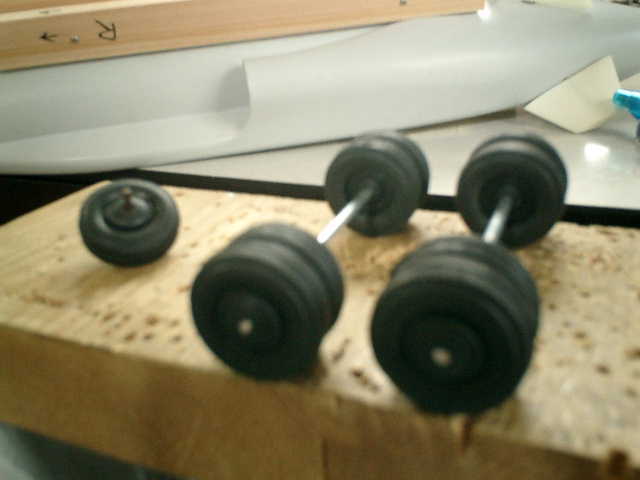

●ジェット機のような、船体形状をしていますので・・・
車輪を装備したら、似合いそうな感じですので、試しに、装着する事にしました。
かなり、おもちゃ色の濃い、安価なタイヤを使用します。(^^；
→ 水の抵抗を、まともに受ける感じで・・・ ちゃんと走行できるのかな (^^？

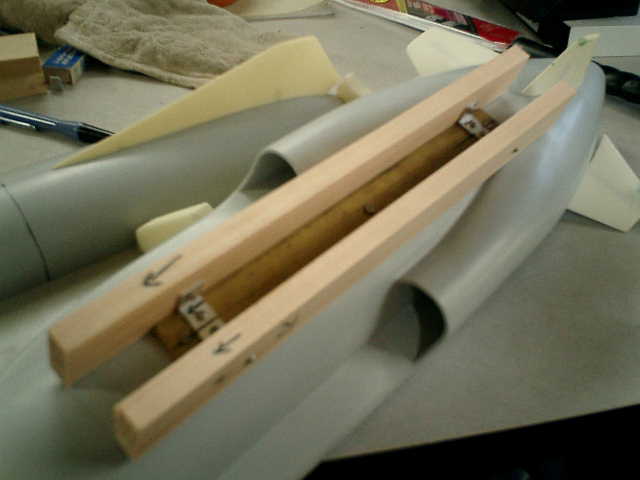

●車輪軸を固定するフレームです。
ジェット機のようにしたいのですが、とても無理ですので、お手軽に、木材の半端物を使用して作ります。
→ 木材の臭いが〜 クン・クン・・・ いい香りです。（^^）

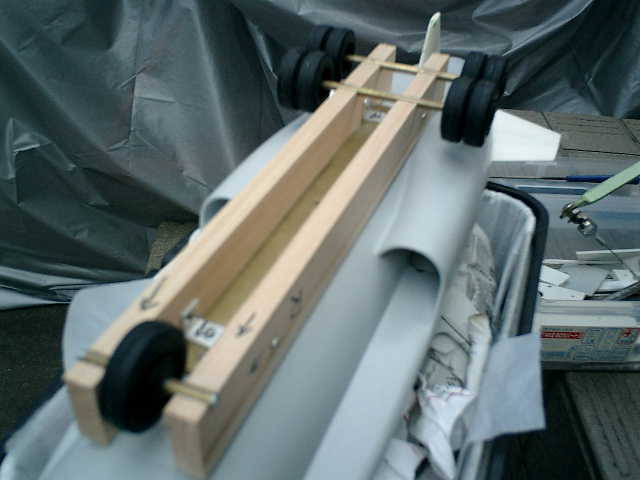

●車輪の位置決めです。
→ エイ！ ヤー！ で、適当に決めちゃいました。(^^；
●車輪軸を、はめ込む部分を削りました。
→ こんな、感じかな〜 (^^？

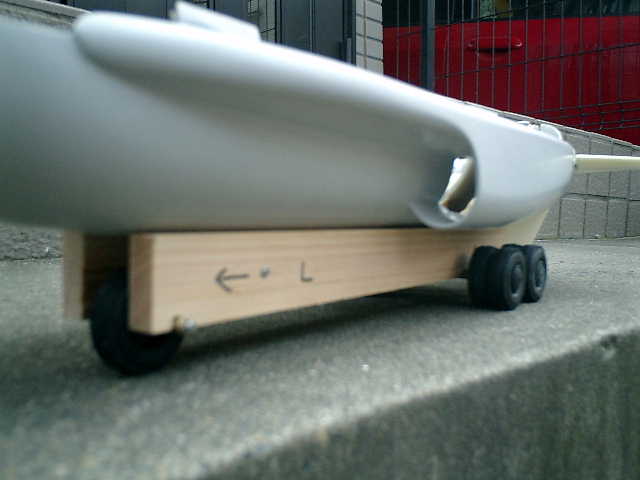

●地面に着けたら、こんな感じです。
→ ちょっと、イメ−ジしたものと、違いますが・・・ まっ、いいか！

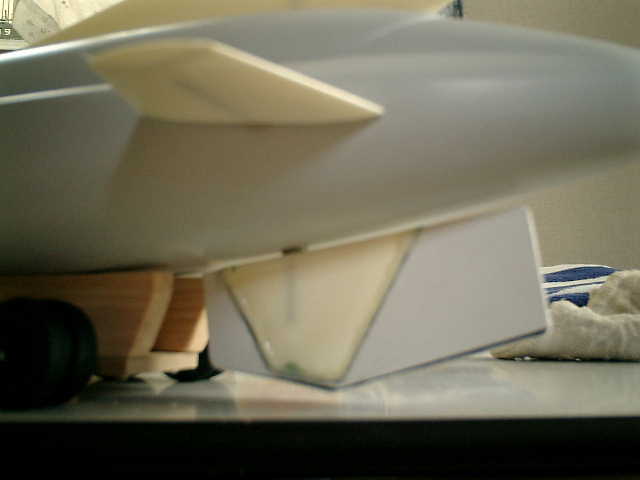

●舵の面積拡張です。
船体総重量を重くしており、旋回半径が大きくなる感じですので、舵の面積を大きくしました。
→ 手抜きでの面積拡張方法ですね・・・ 変な感じです。(^^；

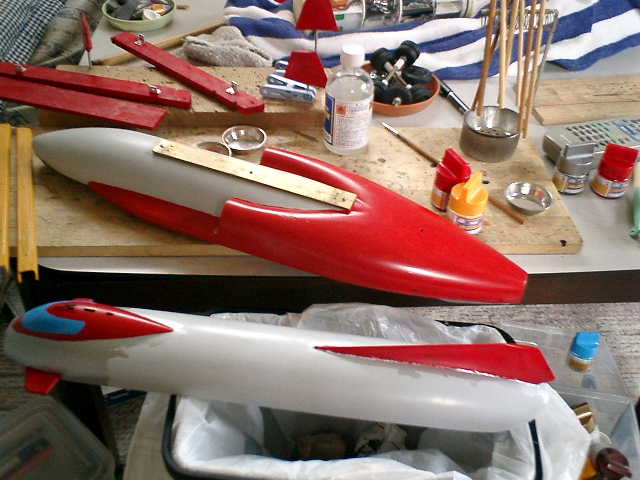

●塗装です。
→ ＴＢＶ-１号と、同じ感じでの塗装構成に、なっちゃいましたです。(^^；
・塗料は、Ｍｒ．ＣＯＬＯＲのプラカラーを、使用しました。
・ ８番 ： シルバー（銀）
・１０８番 ： キャラクターレッド
・ ３４番 ： スカイブルー
・１０９番 ： キャラクターイエロー

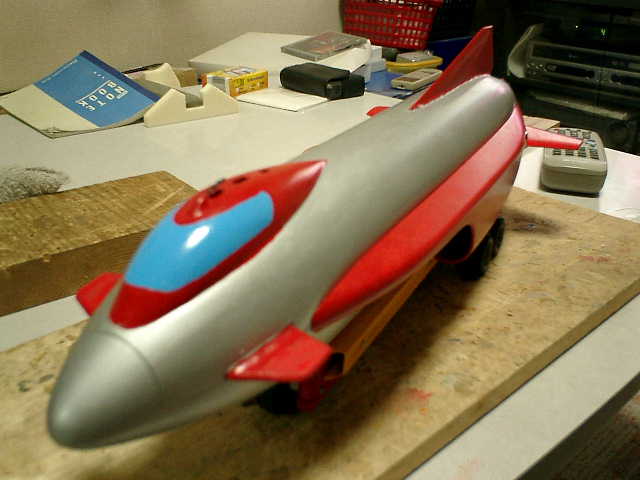

●完成です。
→ なんか、空にでも、飛びそうな感じです。 ショワッチュ！ (^^；
