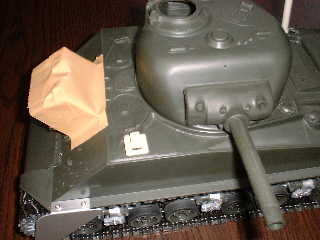

①砲塔を回わして、外します

　砲塔を、左右、何れかに、回して、大砲が横を向いた状態で、外すことができます。

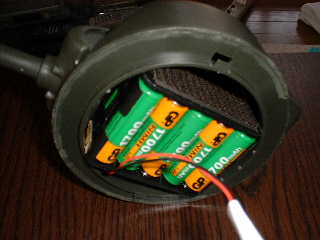

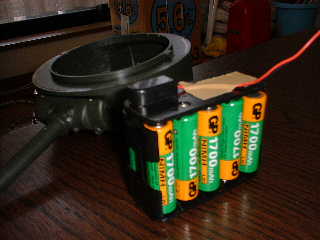

②トランスミッター（送信機）用のバッテリーを外します

　偶然ですが、電池ボックス（単３・１０本）が、ピッタリ固定できました。

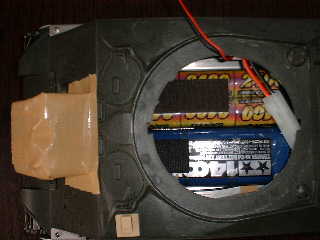

③駆動用のバッテリーを、ここから、充電できます。



　●ここから、充電できます。

　　コネクターは、個々に付けていますので、

　　　　→　１個毎に充電できます。

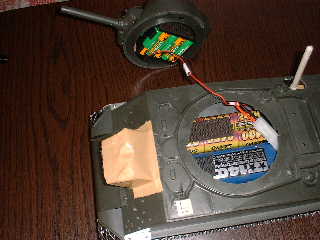

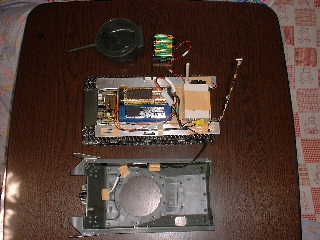

④全体パーツは、３つで構成されています


　●写真（上）・・・砲塔です。
　　　　　　　　　　
　　　　　　（単三を、１０本格納します）

　●写真（中）・・・車体の下部です。

　　　　　　（メカ類を、格納しています）

　●写真（下）・・・車体の上部です。

　　　　　（ＣＣＤカメラを、設置しています）

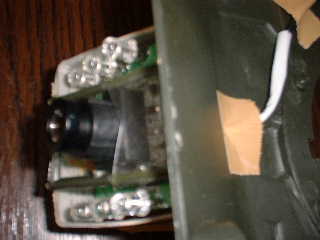

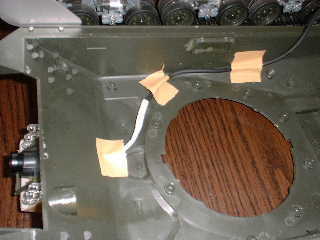

⑤ＣＣＤカメラのケーブル装着部分です

　簡単に、ガムテープで装着しています。　大丈夫でっしょ！

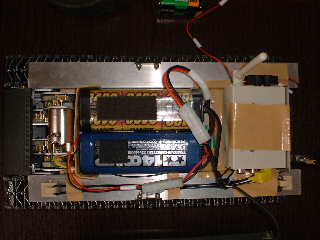

⑥車体の下部全体です


　●写真（左）・・・モーターユニットです。


　●写真（中）・・・バッテリーです。

　　　　　　　　　（７．２Ｖを２本搭載可能）

　●写真（右）・・・ＣＣＤカメラの
　　　　　　　　　　トランスミッターです。

⑦モーターユニットです


　●３８０ツインモーターギヤーユニットを、
　　装着しています。

　　しかしながら、モーター・ノイズ対策の
　　セラミックコンデンサが付いていないで
　　す。
　　
　　　→　タミヤさんの手抜きでは？

　　　　　　　トホホ・・・

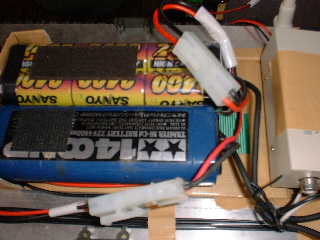

⑧駆動用のバッテリーです


　●駆動用のバッテリー（７．２Ｖ）は、
　　標準では１個ですが、並列に２個付け
　　ています。

　　・１個でも、駆動可能です。

　　　　（どちらに付けてもＯＫです）

　　・２個でも、駆動可能です。

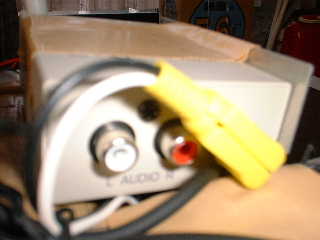

⑨ＣＣＤカメラのトランスミッター（送信機）です


トランスミッターを、ガムテープで固定して
います。

　●写真（上）

　　・送信アンテナと電源（ＩＮ／ＯＵＴ）です

　●写真（下）

　　・ＶＩＤＥＯ（ＩＮ）です

⑩ＣＣＤカメラ　→　トランスミッター（ＶＩＤＥＯ）　の入力部分です



　●黄色のコネクターのみ入力しています。

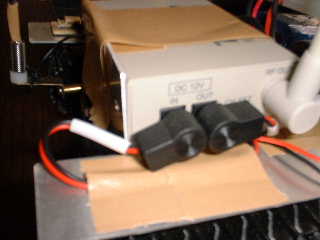

⑪バッテリー　→　トランスミッター（電源）　の入出力部分です


　●黒色コネクター

　　（左側）

　　　　・電源（１２Ｖ）の入力部分です。

　　（右側）

　　　　・電源（１２Ｖ）の出力部分です。

　●右側は、送信アンテナです。

⑫バッテリーを外したところです



　●空箱を利用して、適当に切って重ねた後、
　　ガムテープを巻いています。

　　　→　結構、頑丈にできています。


　●この下に、駆動系の配線がありますので、
　　穴からリード線を入れています。

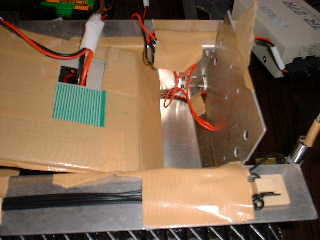

⑬ふたを、開けたところです



　●駆動系の機器は、ふたの下にあります。

　　・このふたを、

　　　　簡単に、作ったわりには、

　　　　　なかなかです・・・

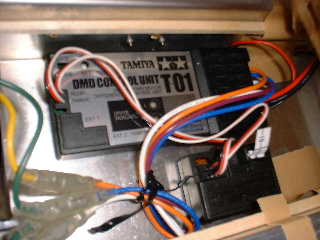

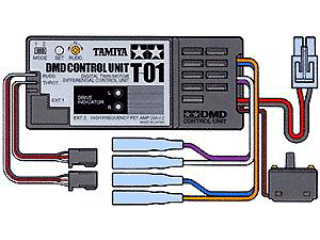

⑭ＤＭＤコントロールユニットと受信機です

　●ツインモーター作動制御しているＤＭＤコントロールユニットです。

　　ＰＷＭコントロールされており、ラジコン・カーのステアリングと同様な感覚で
　　滑らかであり、少しずつ旋回することができます。

　●受信機です（プロポからの電波を受信しています）

　●ふたが、下に落ちないように、止具として割り箸しを、ガムテープで固定しています。

　　簡単に、作ったわりには、なかなかです・・・

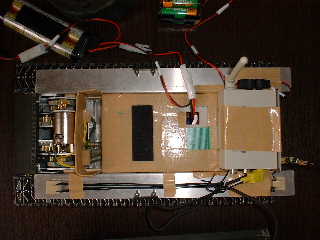

⑮トランスミッターを外したところです


　●ＣＣＤカメラ用のバッテリーを格納する
　　予定でしたが、

　　　　だめでした（狭い）　トホホ・・・

　　予備スペースです。

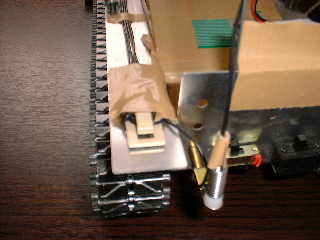

⑯受信機のアンテナ線です


　●写真（右側）

　　・標準装備の外部アンテナです。

　●写真（左側）

　　・拡張アンテナです。

　　　車体（左側のみ）の空きスペースに、
　　　受信機のアンテナ線を延ばしています。
　　　　　→　効果があるのかな？
