●ＰＩＣ書き込み操作（ライターソフト）手順
１．ＰＩＣライターソフトを起動する（PIC Programmer Ver2）

　　●起動後の画面です。





























　　↑　この状態で、 ＯＫです。　　　　　　　　　　　　　　↑

　　　　　　・メッセージ　：　 PIC16F84A OK

　　　　　　・ＣＯＭ１ 　 ：　 AKIPIC-pgmv3.03
２．ＰＩＣフラッシュメモリを消去する

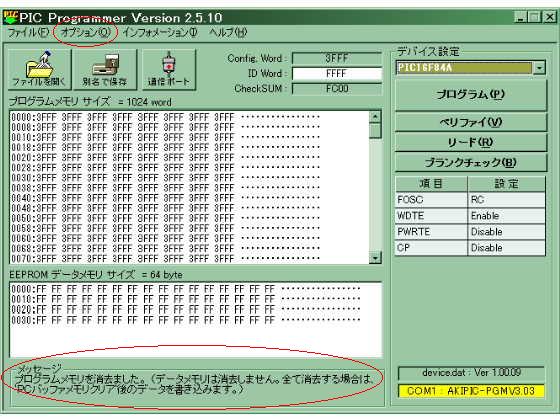

　　●オプション→ＰＩＣフラッシュメモリ消去　後の画面です。





























　　　　　　　　　　　↑　この状態で、 ＯＫです。

　　　　　　　　　　　　　　　・メッセージ　：　ﾌﾟﾛｸﾞﾗﾑﾒﾓﾘを消去しました
３．ＰＣバッファメモリを消去する

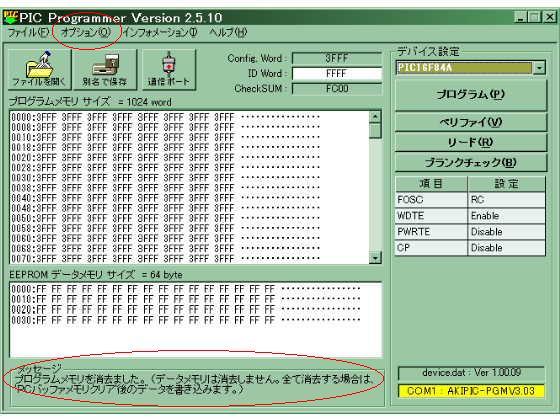

　　●オプション→ＰＣバッファメモリクリア　後の画面です。





























　　　　　　　　　　　↑　この状態で、 ＯＫです。

　　　　　　　　　　　　　　　・メッセージ　：　ﾌﾟﾛｸﾞﾗﾑﾒﾓﾘを消去しました

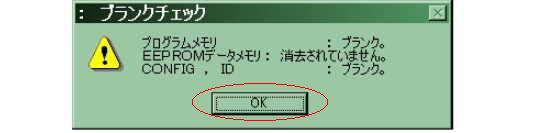

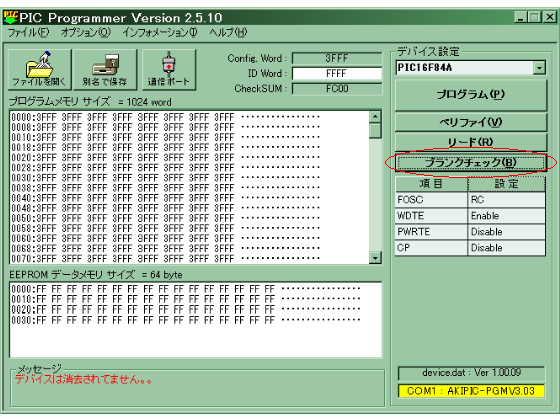

４．ブランクチェック【ボタン】を押した後　ＯＫ【ボタン】を押す








５．ファイルを開く【ボタン】を押す

　　●ファイルを開く【ボタン】を押した後、

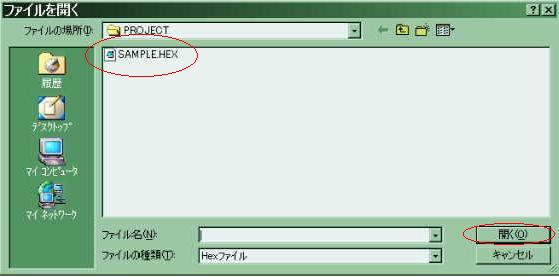

　　　　ＰＩＣプログラム（ＳＡＭＰＬＥ．ＨＥＸ）が格納されているフォルダーを指定した画面です。

　　●この後、ＳＡＭＰＬＥ．ＨＥＸ　を開いて下さい。 (ダブルクリックでもＯＫです）
６．ＰＩＣプログラム（ＳＡＭＰＬＥ．ＨＥＸ）を開いた状態

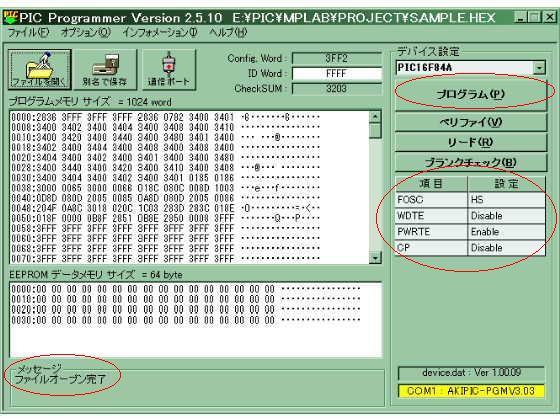

　　●ＰＩＣプログラム（ＳＡＭＰＬＥ．ＨＥＸ）を開いた　後の画面です。




























　
　　　↑　この状態で、 ＯＫです。

　　　　　　　・メッセージ　：　ファイルオープン完了
７．ＰＩＣプログラム（ＳＡＭＰＬＥ．ＨＥＸ）の書き込み

　　●プログラム【ボタン】を押す。（項目設定は、そのままでＯＫ）

　　①ＦＯＳＣ：　オシレータタイプ（発振回路）の選択
　　　　□ＲＣ（0～4ＭＨｚ）　□ＬＰ（40ＭＨｚ近辺）　□ＸＴ（0～10ＭＨｚ）　■ＨＳ（4～20ＭＨｚ）
　　②ＷＤＴＥ：　プログラムの暴走を検出する機能（ウォッチドタイマ）の選択
　　　　■Ｄｉｓａｂｌｅ（無し）　□Ｅｎａｂｌｅ（有り）
　　③ＰＷＲＴＥ：　パワーアップ・タイマ選択
　　　　□Ｄｉｓａｂｌｅ（無し）　■Ｅｎａｂｌｅ（有り）
　　④ＣＰ　 　：　ＰＩＣのプログラム読み出し不可とする機能（コードプロテクション）の選択
　　　　■Ｄｉｓａｂｌｅ（無し）　□Ｅｎａｂｌｅ（有り）

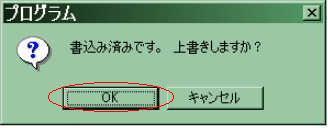

　     　　　　↑　この場合、書き込み済みＰＩＣを使用しています。

　    　　　　　     上書きして下さい

　　　　            　　　・ＯＫ【ボタン】を押す
８．完了

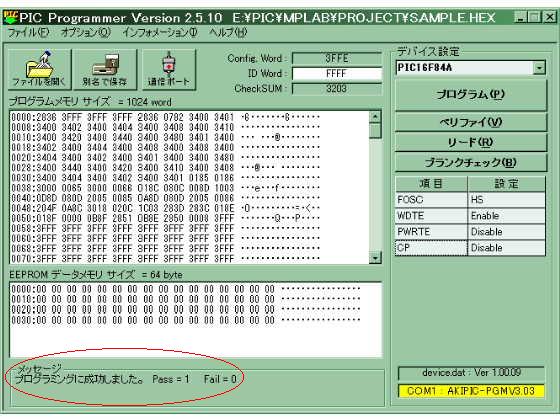

　　●ＰＩＣプログラム（ＳＡＭＰＬＥ．ＨＥＸ）が書き込み完了した　後の画面です。
