●スピコン 基本型 Ver 1.0


ラジコン操作でモーター制御する際には、スイッチ（ＯＮ⇔ＯＦＦ）方式もあるみたい

ですが、一般的なラジコンカーなどでは、スピ−ドコントロ−ラ−を用いてモーター制

御を行っています。市販品は、高性能で小型化されていて優れていますので、そのまま

使用すれば良いのですが、スピ−ドコントロ−ラ−の製作に興味がありますので、仮組

み状態のテストボード上で試す事にしました。・・・　ちゃんと、できるかな〜　(^^？



・
・
・
・
・



●配線図です。（ 基本型 Ver 1.0 ）

本格的な物は難しいので、自分自身が理解できる簡単な配線図を作りました。(^^；





■使用する電子パーツなど（ 基本型 Ver 1.0 用 ）

・ＰＩＣ１２Ｆ６７５−Ｉ／Ｐ　　　　　　　　　　　　 　：１個
・汎用ＩＣソケット（８Ｐ）　　　　　　　　　　　　　　 ：１個
・丸ピンＩＣソケット（８Ｐ）　　　　　　　　　　　　　 ：１個

・モーターコントロールＩＣ（東芝製 ＭＰ４２１２）　　  ：１個

・セラミックコンデンサー（０．１μＦ）１０４　耐圧５０Ｖ：１個
・電解コンデンサー（４７μＦ）耐圧１６Ｖ　　　　　　　　：１個

・小型スイッチ（タクトＳＷ　ＤＣ１２Ｖ ５０ｍＡ）　　　：１個

・小信号用コネクター　　　　　　　　　　　　　　　　　 ：１個
・信号伝達コネクタ用ピン　　　　　　　　　　　　　　　 ：３個

・抵抗（１／４Ｗ　１００Ω)　　　　　　　　　　　　　　 ：１個
・抵抗（１／４Ｗ　２００Ω)　　　　　　　　　　　　　　 ：４個
・抵抗（１／４Ｗ　３００Ω)　　　　　　　　　　　　　　 ：３個

・３φＬＥＤ（赤色）２．１Ｖ　１０ｍＡ　　　　　　　　　：１個
・３φＬＥＤ（緑色）２．１Ｖ　１０ｍＡ　　　　　　　　　：１個
・３φＬＥＤ（黄色）２．１Ｖ　１０ｍＡ　　　　　　　　　：１個



・
・
・
・
・

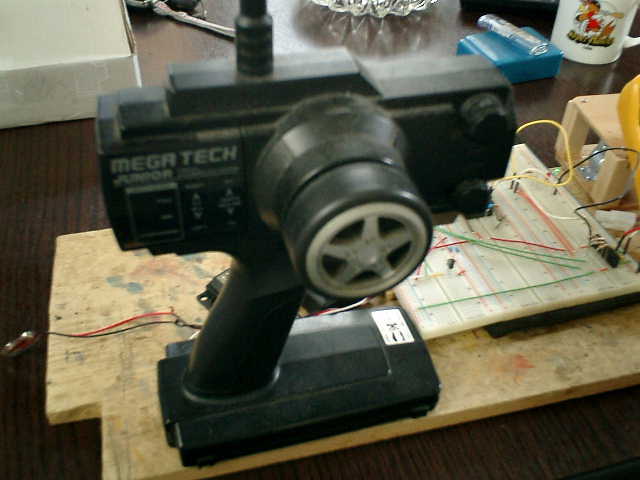

●テストで使用するプロポ（送信機）です。

ラジコンカーなどで使用していた、汎用的な２チャンネル用のプロポ（Futaba製）です。





　→　古い物ですが・・・　これでも、大丈夫かな〜　(^^？

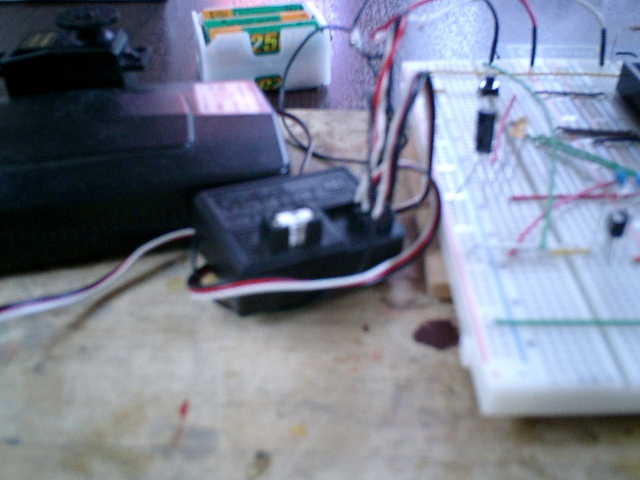

●テストで使用する受信機です。

上記のプロポで使用していた物で、汎用的な２チャンネル用の受信機（Futaba製）です。





■各コネクターの接続先です。

　・ＣＨ.２　：　スピ−ド コントロ−ラ−用

　・ＣＨ.１　：　ステアリング サーボ用

　・ＢＡＴ　 ：　バッテリー用



・
・
・
・
・



●それでは、テスト開始です。

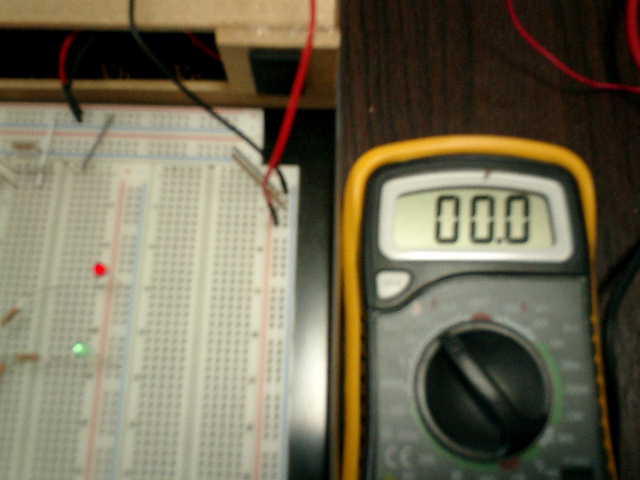

使用プロポ（送信機）の中立位置で、ニュートラル設定を行っています。





　→　テスト準備完了です！　よーし！



・
・
・
・
・

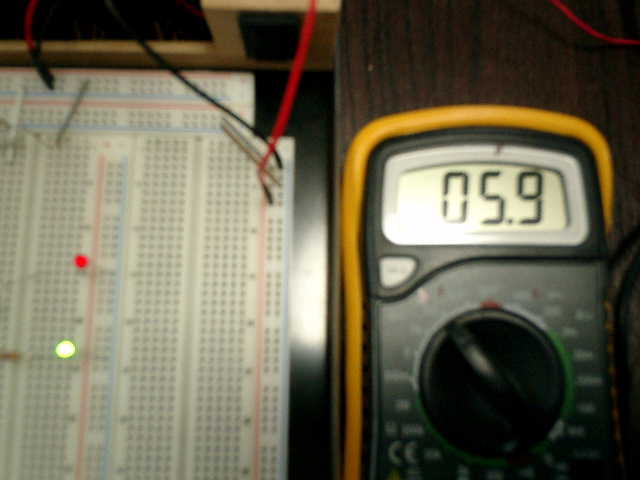

●モーター（前進）全開回転で、電圧状況を確認せよ！





　→　緑色ＬＥＤ点灯！　５．９Ｖです！　よーし！



・
・
・
・
・

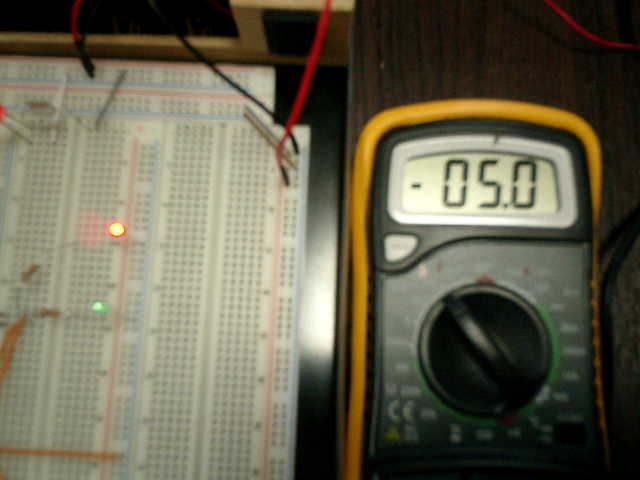

●モーター（後進）全開回転で、電圧状況を確認せよ！





　→　赤色ＬＥＤ点灯！　５．０Ｖです！　よーし！



・
・
・
・
・



いつもの様に手探りの独学我流での製作を覚悟していましたが、お手本となる完成品及び細

かい所まで、ＲＣ潜水艦仲間（RNさん）より様々な教えを頂いたおかげで、私の苦手な物が

なんとか製作できましたので、とても嬉しく思います。ありがとうございました。m(-_-)m
