●スピコン 応用型 Ver 3.0 2ﾓｰﾀ(FWD・BACK)分離


通常のスピコンは、ラジコンの送信機操作により、１つのモーターを'正転・反転'の両方
向にモーター軸を回転させる事ができ、'前進・後進・停止'などの動作及びモーター回転
数の増減制御に用いますが、２つのモーター構成で、それぞれの回転方向（正転・反転）
の制御を分離させて、（片方向回転のみ）動作させる応用型のスピコンを、テストボード
上で試行する事にしました。





この応用型のスピコンは、用途的に限られますが、ラジコン操作時に、１つのチャンネル
使用範囲内で操作が行えますので、使い方によっては便利な物かもしれません。(^^？



・
・
・
・
・

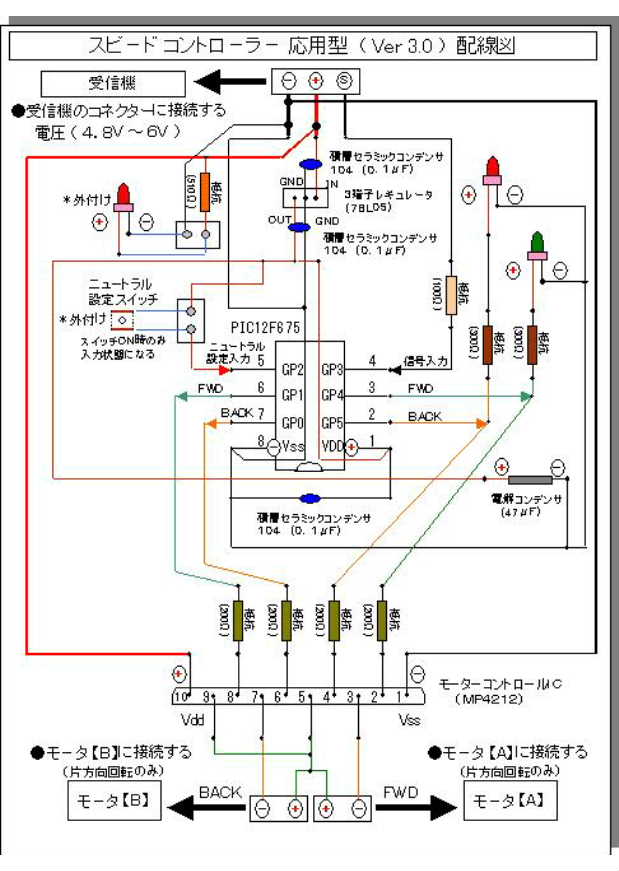

●配線図です。（ 応用型 Ver 3.0 ）

改良型（ Ver 2.2 ）を流用して配線しました。





●モーターコントロールＩＣからの出力を２モータ分に制御分離しています。

・モータ【Ａ】：ＦＷＤ用

・モータ【Ｂ】：ＢＡＣＫ用
