●スピコン 応用型 Ver 3.1 ＦＷＤ制御のみ使用


通常のスピコンは、ラジコンの送信機操作により、１つのモーターを'正転・反転'の両方
向にモーター軸を回転させる事ができ、'前進・後進・停止'などの動作及びモーター回転
数の増減制御に用いますが、ＦＷＤ制御のみの限定動作（片方向回転のみ）で操作を行な
いたい時を想定して、応用型のスピコンを、テストボード上で試行する事にしました。





この応用型のスピコンは、用途的に限られますが、ＦＷＤ制御のみの動作（片方向回転の
み）操作が行えますので、使い方によっては便利な物かもしれません。(^^？



・
・
・
・
・

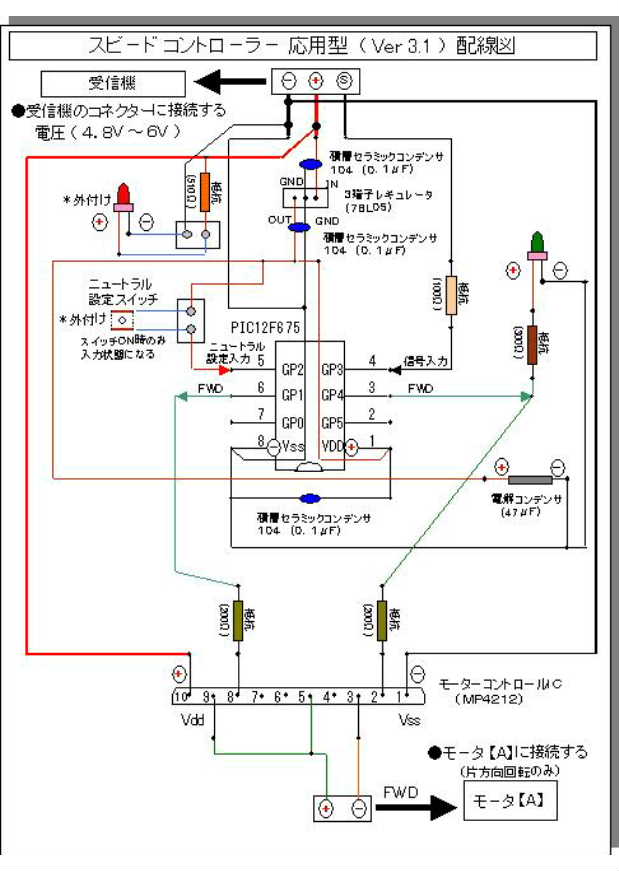

●配線図です。（ 応用型 Ver 3.1 ）

応用型（ Ver 3.0 ）に対して、ＦＷＤ制御のみ分を配線しました。

・モータ【Ａ】：ＦＷＤ用
