●ＬＥＤ電飾プログラムをＭＰＡＳＭで作ってみよう
②（ＰＩＣ１６Ｆ８１９）用ＬＥＤ電飾プログラム
基本となる'ＰＩＣ１６Ｆ８４Ａ'用の基本版プログラムを単純コピーしてから、個々のＰ ＩＣ毎に設定が必要な標準ヘッダ、定義ファイルを該当するものに変更し、段階的に試行 を繰り返しながら動作確認しました。
・ ・ ・ ・ ・
■取り合えず動かす為の変更箇所は・・・ ①標準ヘッダ、定義ファイルの変更 LIST P=PIC16F84A → P=PIC16F819 INCLUDE "P16F84A.INC" → "P16F819.INC" ②汎用レジスタの開始アドレスの変更 'ＯＣ' → '２０'
■不具合事象に対応した変更箇所は・・・ ①ＲＢ３が点灯しなかったので・・・ ｺﾝﾌｨｸﾞﾚｰｼｮﾝﾋﾞｯﾄの設定項目を追加(_LVP_OFF)して、ＲＢ３を汎用入出力ピンとした。
■ちょっと、試したい事が・・・ ①ＭＣＬＲへの抵抗接続を取り外したいので・・・ ＭＣＬＲピン（ＲＡ５）の抵抗接続を取り除きたいので、コンフィグレーションビット の設定項目を追加(_MCLR_OFF)して、ＲＡ５ピンをデジタル入力ピンとした。 ②クロック周波数を、４Ｍｈｚにしたら、どうなるのか？ 'ＰＩＣ１６Ｆ８４Ａ'で試したのと同様に、セラロックを２０Ｍｈｚ→４Ｍｈｚ に交換して動かしたら、同様に１／５の処理速度で遅くなって動く感じです。 ③内部クロック周波数（４ＭＨｚ）を使ったら、どうなるのか？ コンフィグレーションビットで、内部クロックモード(_INTRC_IO)を指定設定して OSCCONレジスタは、周波数４ＭＨｚ(IRCF2:1,IRCF1:1,IRCF0:0)を選択設定しました。 _HS_OSC → _INTRC_IO MOVLW B'01100000' ;Ｗレジスタ ← ４ＭＨｚ(IRCF2:1,IRCF1:1,IRCF0:0)を選択する MOVWF OSCCON ;OSCCONレジスタ ← Ｗレジスタ → セラロックを４Ｍｈｚで動かしたのと同様な処理速度で動く感じです。
■コンフィグレーションビットは、最終的に、このような設定になりました。 ; ●クロック発振モード(OSC)の指定 ：_INTRC_IO ; ●ウォッチドックタイマの動作指定：_WDT_OFF ; ●パワーアップタイマの許可指定 ：_PWRTE_ON ; ●ＭＣＬＲピンの機能選択指定 ：_MCLR_OFF ; ●低電圧書き込み許可の指定 ：_LVP_OFF ; ●コードプロテクトの指定 ：_CP_OFF __CONFIG _INTRC_IO & _WDT_OFF & _PWRTE_ON & _MCLR_OFF & _LVP_OFF & _CP_OFF
■内部クロック（４ＭＨｚ使用版）プログラムです。 → 16F819LED01.ASM
・ ・ ・ ・ ・

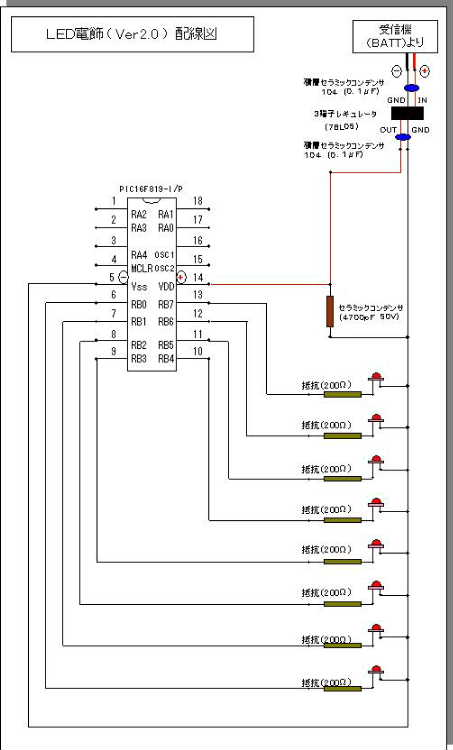

●配線図です。（ Ver 2.0 ）
・ ・ ・ ・ ・
●感想・・・ このＰＩＣ（１６Ｆ８１９）は、ＰＩＣ１６Ｆ８４Ａの機能強化版みたいで、詳細は分か りませんが、お気に入りは、内蔵オシレータとして、内部クロックを選択して使用すれば 発振器を外付けしなくても良いので、とても便利な感じです。 また、８MHzを源信とする内部クロック（8MHz、4MHz、2MHz、1MHz、500kHz、250kHz、125 kHz、31kHzの８種類から）をプログラム内の命令で切替えるが事ができるようです。 ＰＩＣ１６Ｆ８４Ａ→ＰＩＣ１６Ｆ８１９へのプログラム移行に伴い、ＰＩＣの教本など を読みましたが、分からない事が多くて、山勘の'あてずっぽう'感覚での取り組みであり なんとなくのプログラム移行となりましたが、とても勉強になりましたです。（^^）
・ ・ ・ ・ ・
●序に、使用する出力ピンを増やしたプログラムも作りましたです。 ＬＥＤ使用の出力ピン（ＰＯＲＴＡの７本）を増やしました。 点灯の順番は ＰＯＲＴＡ（ RA0→ RA1→ RA2→ RA3→ RA4→ RA6→ RA7 ） ↓ ＰＯＲＴＢ（ RB0→ RB1→ RB2→ RB3→ RB4→ RB5→ RB6→ RB7 ）、これを繰り返す。 ■プログラムです。（出力ピン使用合計は、１５本です） → 16F819LED02.ASM
■ＰＯＲＴＡは、何かと・・・ ①ＲＡ４ピンを使用したのは・・・ このピンは、特別な回路構成で、出力がオープンドレインになっており、内部でＶｄｄに 接続されていないので、出力で使う場合はプルアップするなど外部で電圧を加えてやる必 要があるのですが、ＬＥＤ点灯ができましたので使う事にしました。 大丈夫かな～(^^？ ②ＲＡ５ピンを使用しなかったのは・・・ ＭＣＬＲ端子(ＲＡ５ピン)によるリセットはしないので、ＲＡ５ピンとして設定しました が、入力のみ使用できるので、出力ピンとして使えなかったです。 ③ＲＡ６、ＲＡ７ピンを使用したのは・・・ 外部接続のセラロックを外して、内蔵オシレータ（内部クロック）に変えたので、このＲ Ａ６、ＲＡ７が空ピンとなりましたので、試しに使いました。
・ ・ ・ ・ ・
●ＰＩＣ１６Ｆ８８へ移行 １６Ｆ８８は、ＵＳＡＲＴ機能（シリアル通信）が装備されており、１６Ｆ８１９とピン 互換がありますので、プログラムを単純コピーしてから作成しました。 ■変更箇所は・・・ ①標準ヘッダ、定義ファイルを該当するものに変更しました。 LIST P=PIC16F819 → P=PIC16F88 INCLUDE "P16F819.INC" → "P16F88.INC" ②コンフィグレーションビット（CONFIG）が２種類（CONFIG1、CONFIG2）になりました。 ; ●クロック発振モード(OSC)の指定 ：_INTRC_IO ; ●ウォッチドックタイマの動作指定：_WDT_OFF ; ●パワーアップタイマの許可指定 ：_PWRTE_ON ; ●ＭＣＬＲピンの機能選択指定 ：_MCLR_OFF ; ●低電圧書き込み許可の指定 ：_LVP_OFF ; ●コードプロテクトの指定 ：_CP_OFF ; __CONFIG _CONFIG1, _INTRC_IO & _WDT_OFF & _PWRTE_ON & _MCLR_OFF & _LVP_OFF & _CP_OFF ; ●内部外部クロック切替モード(IESO)の指定 ：_IESO_OFF ; ●フェールセーフクロックモニタ(FCMEN)の指定 ：_FCMEN_OFF __CONFIG _CONFIG2, _IESO_OFF & _FCMEN_OFF
■プログラムです。（出力ピン使用合計は、１５本です） → 16F88LED02.ASM 点灯の順番は ＰＯＲＴＡ（ RA0→ RA1→ RA2→ RA3→ RA4→ RA6→ RA7 ） ↓ ＰＯＲＴＢ（ RB0→ RB1→ RB2→ RB3→ RB4→ RB5→ RB6→ RB7 ）、これを繰り返す。
・ ・ ・ ２８ピンのＰＩＣで、ＬＥＤプログラムを動かしてみる。 ・ ・
●１６Ｆ８８６－Ｉ／ＳＰ（２８ピン）…Ｉ／Ｏポート（２４本） １６Ｆ８１９（１８ピン）プログラムを単純コピーしてから作成しました。 ①標準ヘッダ、定義ファイルを該当するものに変更しました。 LIST P=PIC16F819 → P=PIC16F886 INCLUDE "P16F819.INC" → "P16F886.INC" ②コンフィグレーションビットは、２種類（CONFIG1、CONFIG2）です。 ;****************************************************************************************** ;* コンフィグレーションビット１の設定 * ;****************************************************************************************** ; ; ●低電圧書き込み許可の指定 ：_LVP_OFF ：低電圧書き込みを禁止する ; ●ﾌｪｲﾙｾｰﾌｸﾛｯｸﾓﾆﾀの指定 ：_FCMEN_OFF：フェイルセーフクロックモニタの無効 ; ●内部・外部クロック切替の指定 ：_IESO_OFF ：無効 ; ●ブラウンアウトリセットの指定 ：_BOR_OFF ：低電圧リセットしない ; ●EEPROMコードプロテクトの指定 ：_CPD_OFF ：プロテクトしない ; ●ﾌﾟﾛｸﾞﾗﾑｺｰﾄﾞプロテクトの指定 ：_CP_OFF ：プロテクトしない ; ●マスタ・クリア・リセットの指定：_MCLRE_OFF：無効 ; ●パワーアップタイマの指定 ：_PWRTE_ON ：パワーアップタイマ(PWRTE)の動作を許可する ; ●ウォッチドックタイマの動作指定：_WDT_OFF ：ウォッチドックタイマ(WDT)の動作を禁止する ; ●クロック発振モード(OSC)の指定 ：_INTRC_OSC_NOCLKOUT ： 内部クロック使用する ; (ＲＡ６,ＲＡ７は汎用入出力ピンとなる) __CONFIG _CONFIG1, _LVP_OFF & _FCMEN_OFF & _IESO_OFF & _BOR_OFF & _CPD_OFF & _CP_OF ;****************************************************************************************** ;* コンフィグレーションビット２の設定 * ;****************************************************************************************** ; ; ●Flashメモリへの書込みの指定 ：_WRT_OFF ：プロテクトしない ; ●リセットの検出電圧を指定 ：_BOR21V ：2.1V __CONFIG _CONFIG2, _WRT_OFF & _BOR21V
■プログラムです。 → 16F886LED01.ASM 点灯の順番は ＰＯＲＴＢ（ RB0→ RB1→ RB2→ RB3→ RB4→ RB5→ RB6→ RB7 ）、これを繰り返す。
・ ・ ・ ４０ピンのＰＩＣで、ＬＥＤプログラムを動かしてみる。 ・ ・
●１６Ｆ８８７（４０ピン）…Ｉ／Ｏポート（３５本） １６Ｆ８８６（２８ピン）プログラムを単純コピーしてから作成しました。 ①標準ヘッダ、定義ファイルを該当するものに変更しました。 LIST P=PIC16F886 → P=PIC16F887 INCLUDE "P16F886.INC" → "P16F887.INC" ②コンフィグレーションビットは、２種類（CONFIG1、CONFIG2）です。 ;****************************************************************************************** ;* コンフィグレーションビット１の設定 * ;****************************************************************************************** ; ; ●低電圧書き込み許可の指定 ：_LVP_OFF ：低電圧書き込みを禁止する ; ●ﾌｪｲﾙｾｰﾌｸﾛｯｸﾓﾆﾀの指定 ：_FCMEN_OFF：フェイルセーフクロックモニタの無効 ; ●内部・外部クロック切替の指定 ：_IESO_OFF ：無効 ; ●ブラウンアウトリセットの指定 ：_BOR_OFF ：低電圧リセットしない ; ●EEPROMコードプロテクトの指定 ：_CPD_OFF ：プロテクトしない ; ●ﾌﾟﾛｸﾞﾗﾑｺｰﾄﾞプロテクトの指定 ：_CP_OFF ：プロテクトしない ; ●マスタ・クリア・リセットの指定：_MCLRE_OFF：無効 ; ●パワーアップタイマの指定 ：_PWRTE_ON ：パワーアップタイマ(PWRTE)の動作を許可する ; ●ウォッチドックタイマの動作指定：_WDT_OFF ：ウォッチドックタイマ(WDT)の動作を禁止する ; ●クロック発振モード(OSC)の指定 ：_INTRC_OSC_NOCLKOUT ： 内部クロック使用する ; (ＲＡ６,ＲＡ７は汎用入出力ピンとなる) __CONFIG _CONFIG1, _LVP_OFF & _FCMEN_OFF & _IESO_OFF & _BOR_OFF & _CPD_OFF & _CP_OF ;****************************************************************************************** ;* コンフィグレーションビット２の設定 * ;****************************************************************************************** ; ; ●Flashメモリへの書込みの指定 ：_WRT_OFF ：プロテクトしない ; ●リセットの検出電圧を指定 ：_BOR21V ：2.1V __CONFIG _CONFIG2, _WRT_OFF & _BOR21V
■プログラムです。 → 16F887LED01.ASM 点灯の順番は ＰＯＲＴＢ（ RB0→ RB1→ RB2→ RB3→ RB4→ RB5→ RB6→ RB7 ）、これを繰り返す。
・ ・ ・ ・ ・
