●【 Taka袋式 】ＩＯＭ 電文（ 書込み ）支援機器
ゲームパッドや赤外線リモコンからの入力操作から、取得するボタン情報を (操作電文)中継センターに、書込む機能を装備した道具を作ります。
●概要図です。 … クリックすれば、拡大します。■インターネットに接続する。 自宅内の家ルータ(WI-HI)経由で接続する。 ■Webサーバの(操作電文)中継センターに書込む。 入力操作からのボタン情報を、IOM電文形式に変換して、中継センターに書込む。 ■その他 独立した … イントラネット拠点のアクセスポイントを起動する。
・ ・ ・ ●各接続について … ・ ・

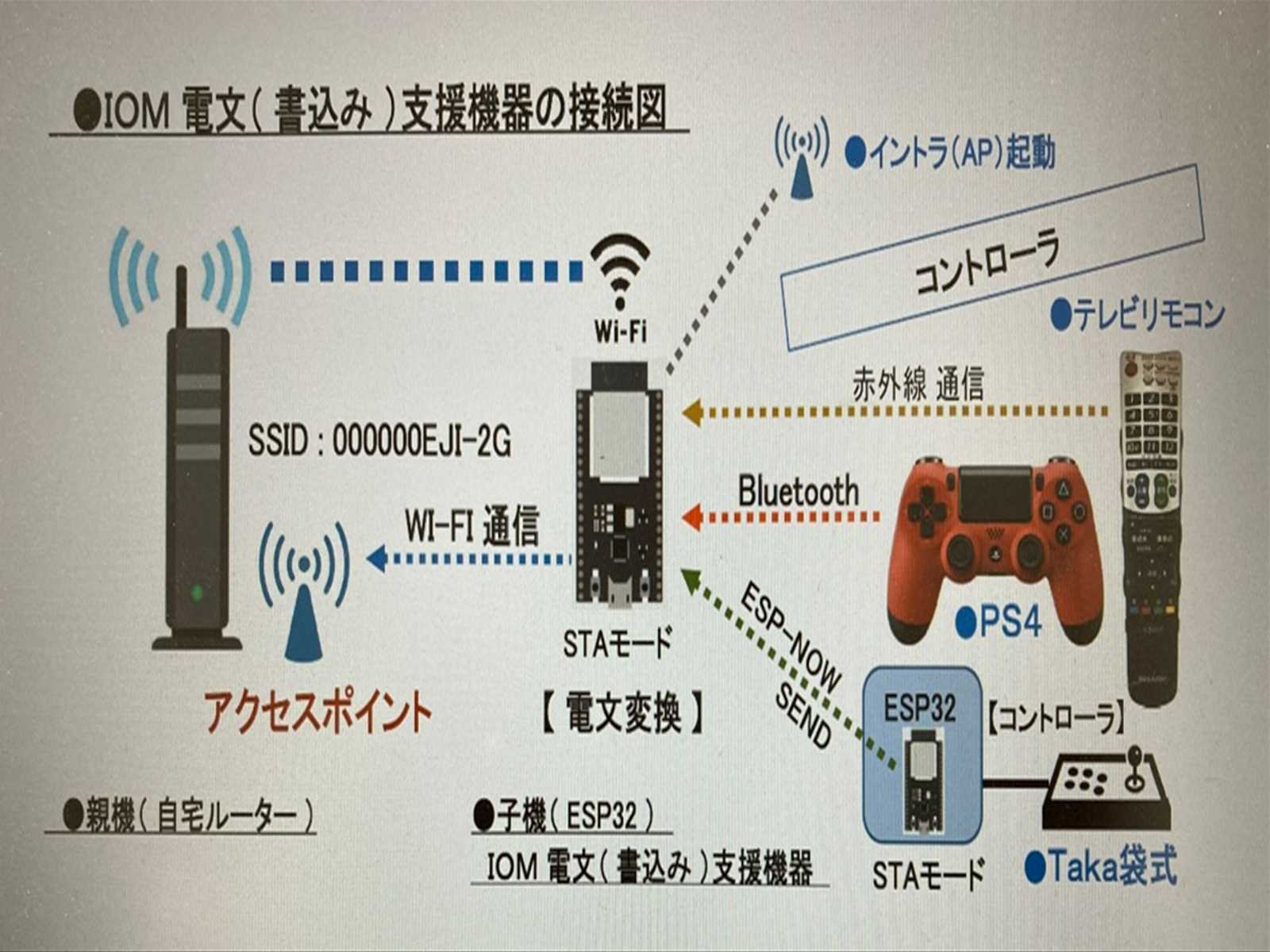

●ＩＯＭ 電文（ 書込み ）支援機器の接続イメージです。… クリックすれば、拡大します。

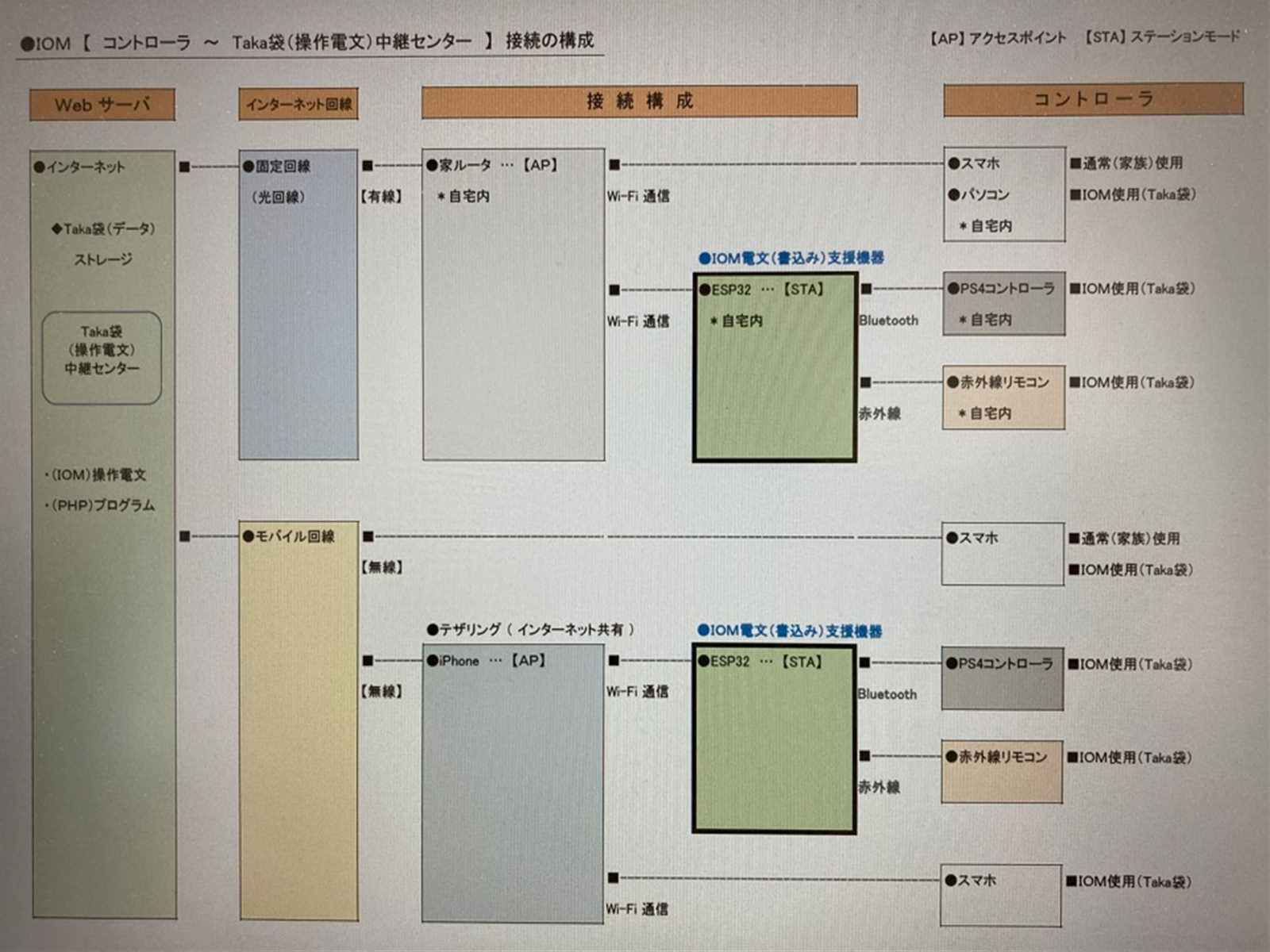

●ＩＯＭ（回線・通信）接続の形態です。… クリックすれば、拡大します。

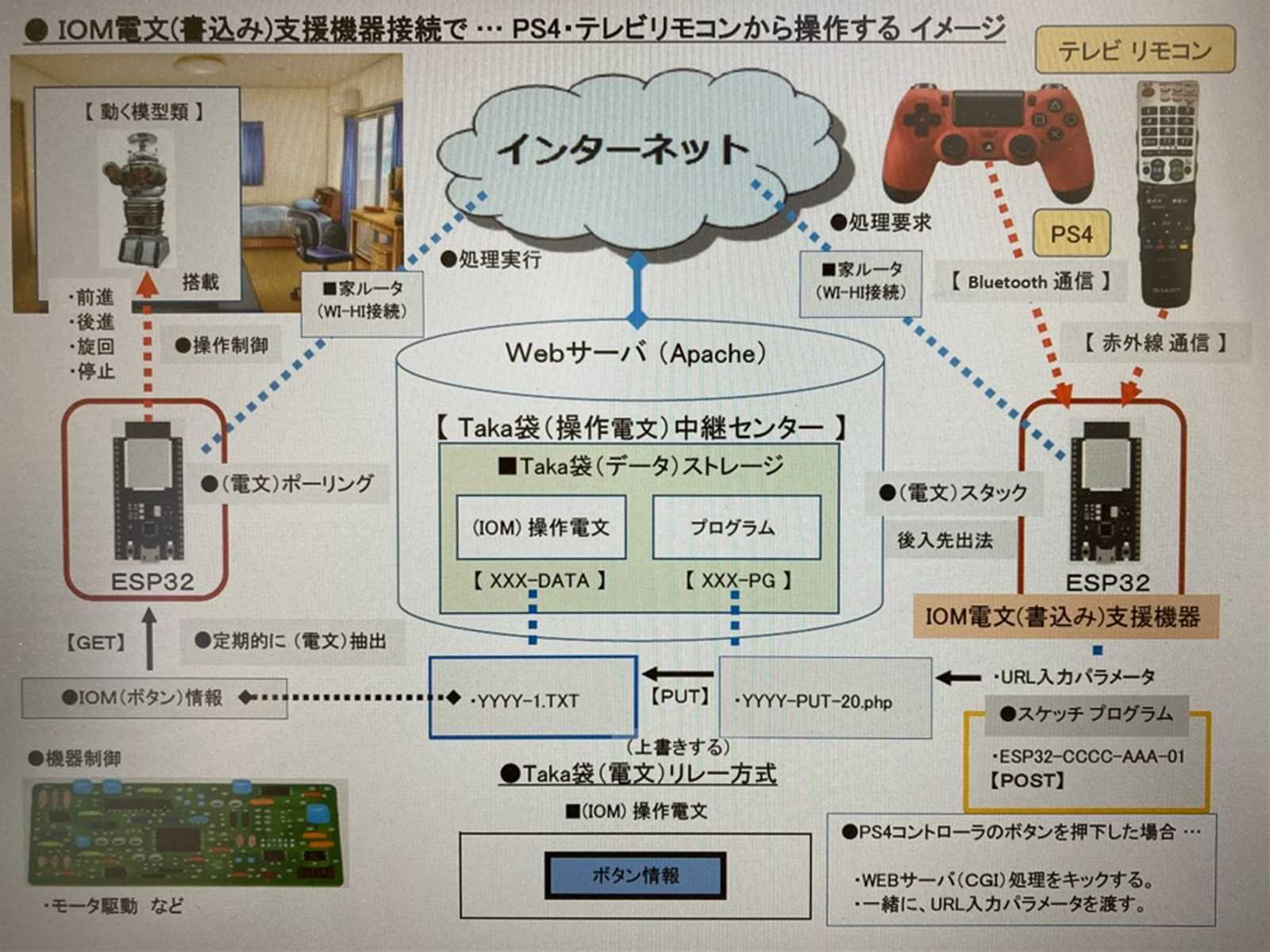

●「 PS4コントローラ 」 と 「 赤外線リモコン 」から、操作する場合は … 【 IOM電文(書込み)支援機器 】を、インターネット接続して使用します。* クリックすれば、拡大します。
・ ・ ・ ・ ・

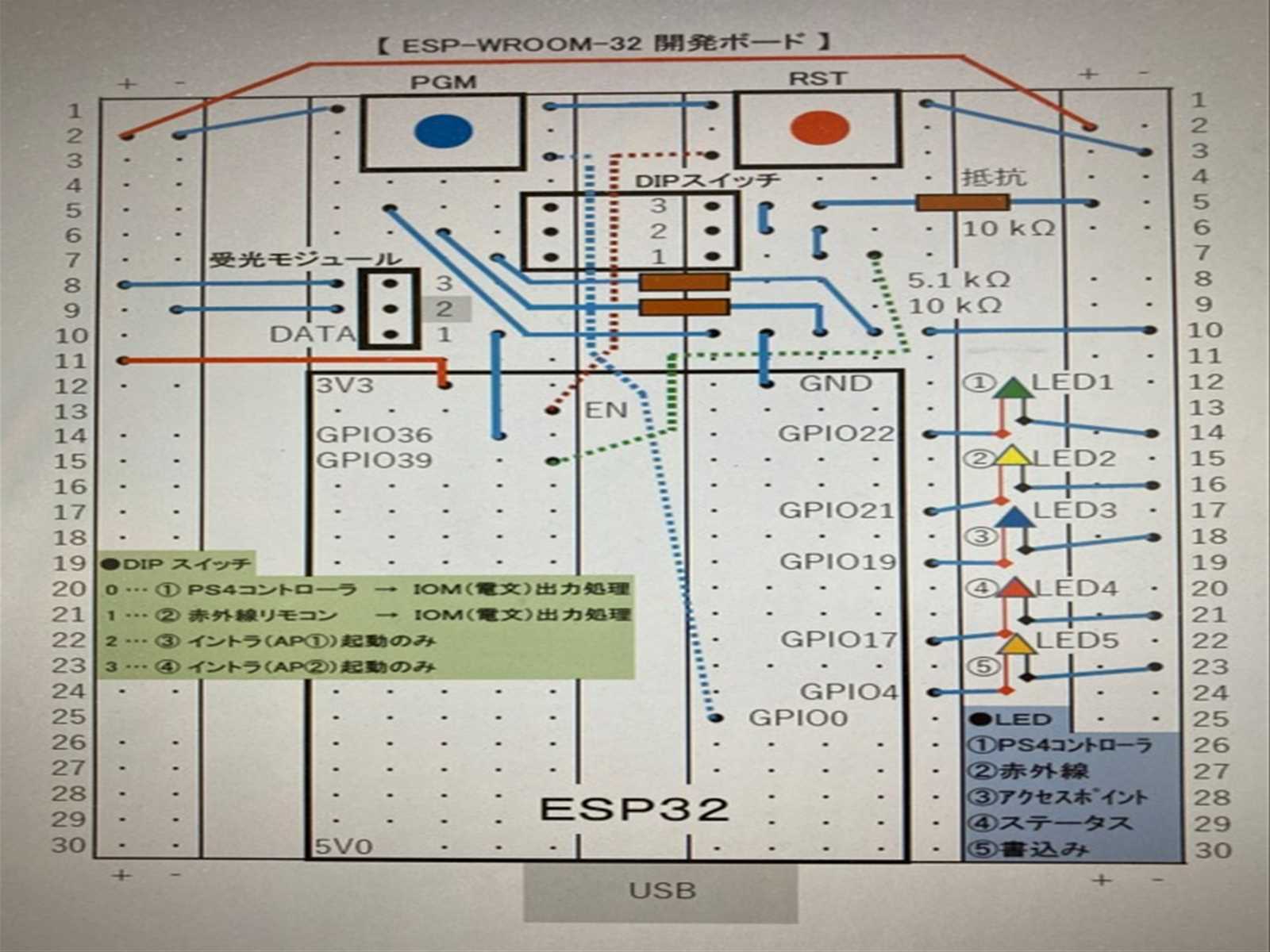

●基板の配線図です。 … DIPスイッチで、処理選択する。 DIP 0 … ① ＰＳ４コントローラ → ＩＯＭ（電文）出力処理 1 … ② 赤外線リモコン → ＩＯＭ（電文）出力処理 2 … ③ イントラ（AP①）起動のみ 3 … ④ イントラ（AP②）起動のみ＊LED(5種類)の用途 ■ＪＰスイッチ設定した該当のLEDを点灯する。 ・LED1 … ① PS4コントローラ ・LED2 … ② 赤外線リモコン ・LED3 … ③ イントラ（AP①）起動のみ、 ④ イントラ（AP②）起動のみ ■ボタン入力の状態(認識したら)点灯する。 ・LED4 … ★ ステータス ■電文を書き込みすれば点灯する。 ・LED5 … ● 電文書込み

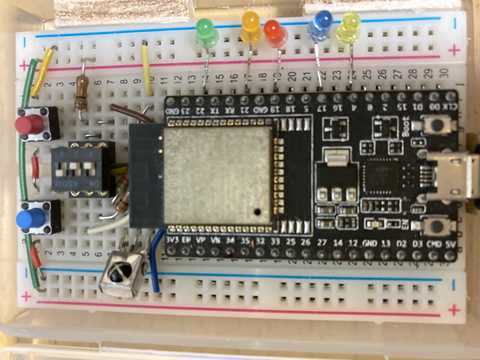

●簡易版の基板です。
→ お手軽に、ブレッドボードを使いました。
・ ・ ・ ●機能追加です。 ・ ・
●基板の配線図です。 … DIPスイッチで、処理選択する。
・ ・ ・ ・ ・
//******************************************************** //【ＩＯＭ】電文（書込み）変換プログラム ① //-------------------------------------------------------- //●コントローラ（入力）値を … //・（ＩＯＭ）操作電文形式に変換して、中継センターに書き込む。 // ＊イントラ（ＡＰ）起動の場合…Webサーバ起動（なし） //-------------------------------------------------------- // ESPマイコン（ESP32）： ESP32-IOMHEN-PUT-01 //********************************************************
//******************************************************** //【ＩＯＭ】電文（書込み）変換プログラム ② //-------------------------------------------------------- //●コントローラ（入力）値を … //・（ＩＯＭ）操作電文形式に変換して、中継センターに書き込む。 // ＊イントラ（ＡＰ）起動の場合…Webサーバ起動（あり） //-------------------------------------------------------- // ESPマイコン（ESP32）： ESP32-IOMHEN-PUT-02 //********************************************************
・ ・ ・ ●テストです。 ・ ・
●動いてくれました。 … ＯＫです。
→ お手軽な、簡易的な基板ですが … いいかも！
・ ・ ●その他 ・ ・ イントラネットのアクセスポイントが起動できます。 ・

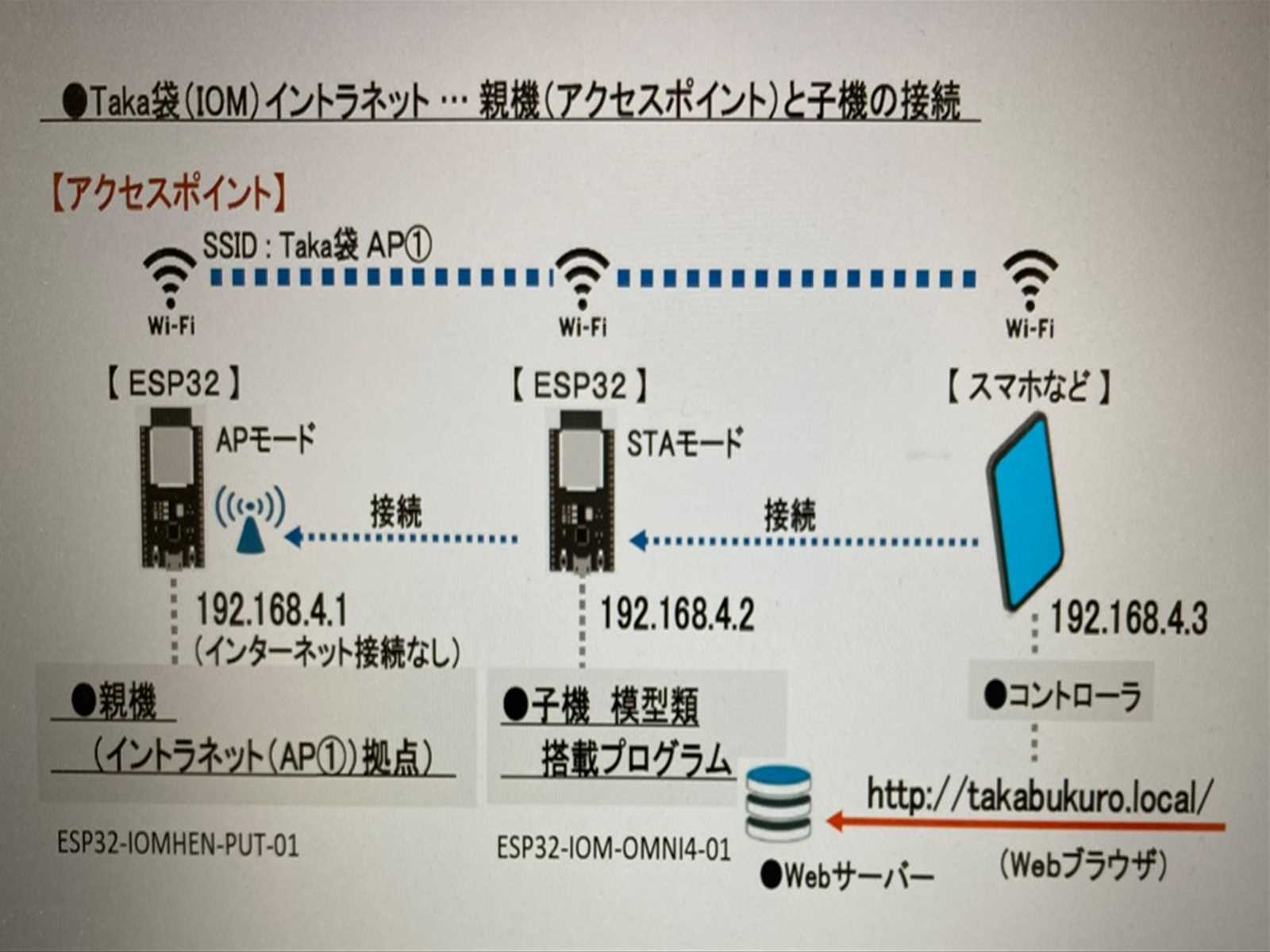

●アクセスポイント接続の概要図です。… イントラ（AP①）を起動した場合DIP 2 … ③ イントラ（AP①）起動のみ 3 … ④ イントラ（AP②）起動のみ
・ ・ ●試行中に … ・ ・ 機能的な、効用を感じました。 ・
■(通信形態)変換器的な機能も備えている。 ・PS4コントローラ … Bluetooth通信 → Wi-Fi通信 ・テレビリモコン … 赤外線通信 → Wi-Fi通信 ■無線の中継機的な機能も備えている。 ・家ルータと送信機間を、無線接続していることにより 弱くなった電波を中継して、届く範囲を広めている。
・ ・ ・ ●「 Taka袋式コントローラ 」も使えるようにしました。 ・ ・
●接続図です。

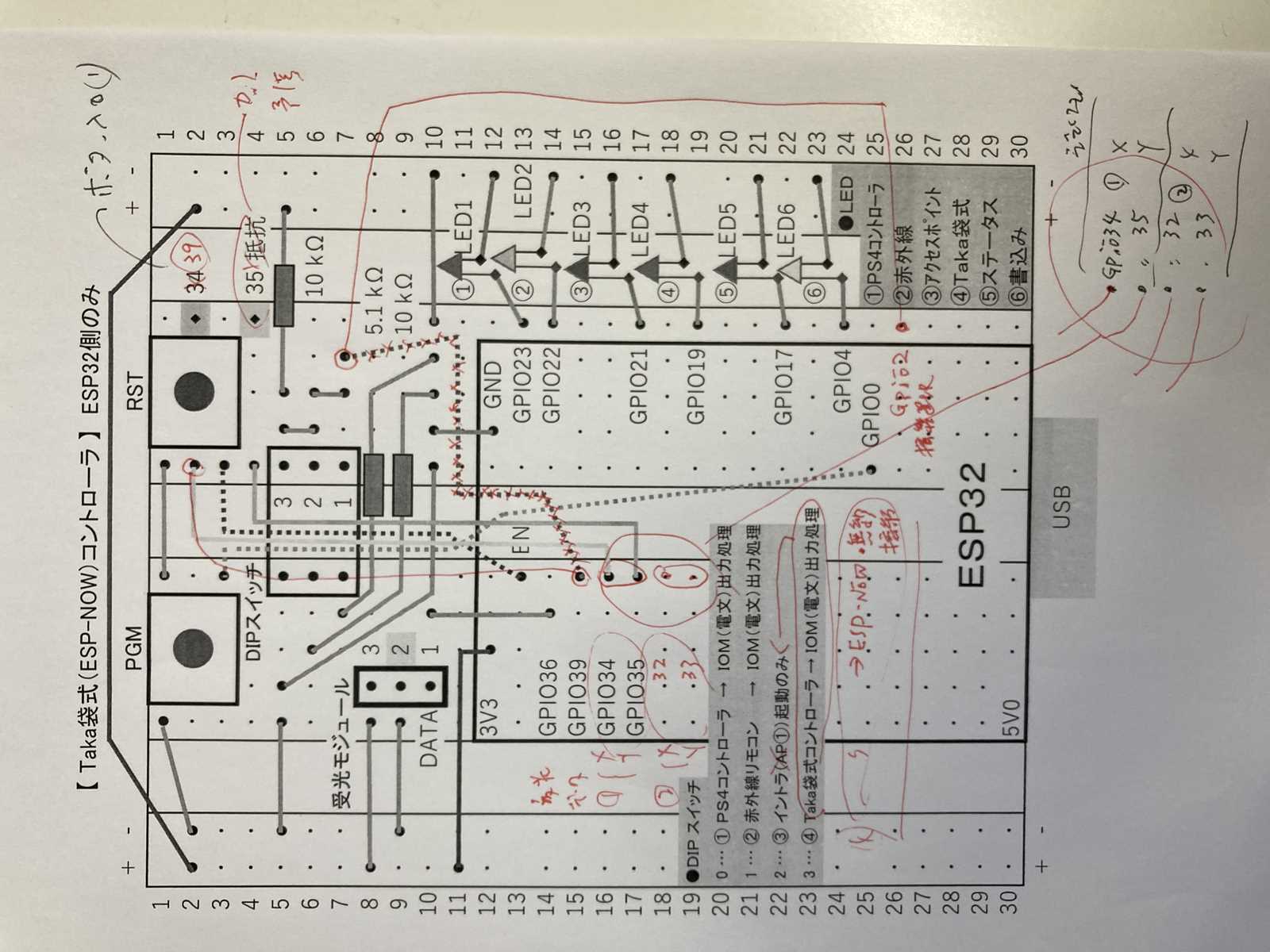

●基板の配線図です。//******************************************************** //【ＩＯＭ】電文（書込み）変換プログラム ③ //-------------------------------------------------------- //●コントローラ（入力）値を … //・（ＩＯＭ）操作電文形式に変換して、中継センターに書き込む。 // ＊イントラ（ＡＰ）起動の場合…Webサーバ起動（なし） //■試作コントローラのタタキ台 //-------------------------------------------------------- // ESPマイコン（ESP32）： ESP32-IOMHEN-PUT-03 //********************************************************
・ ・ ・ ●最新の仕様です。 ・ ・

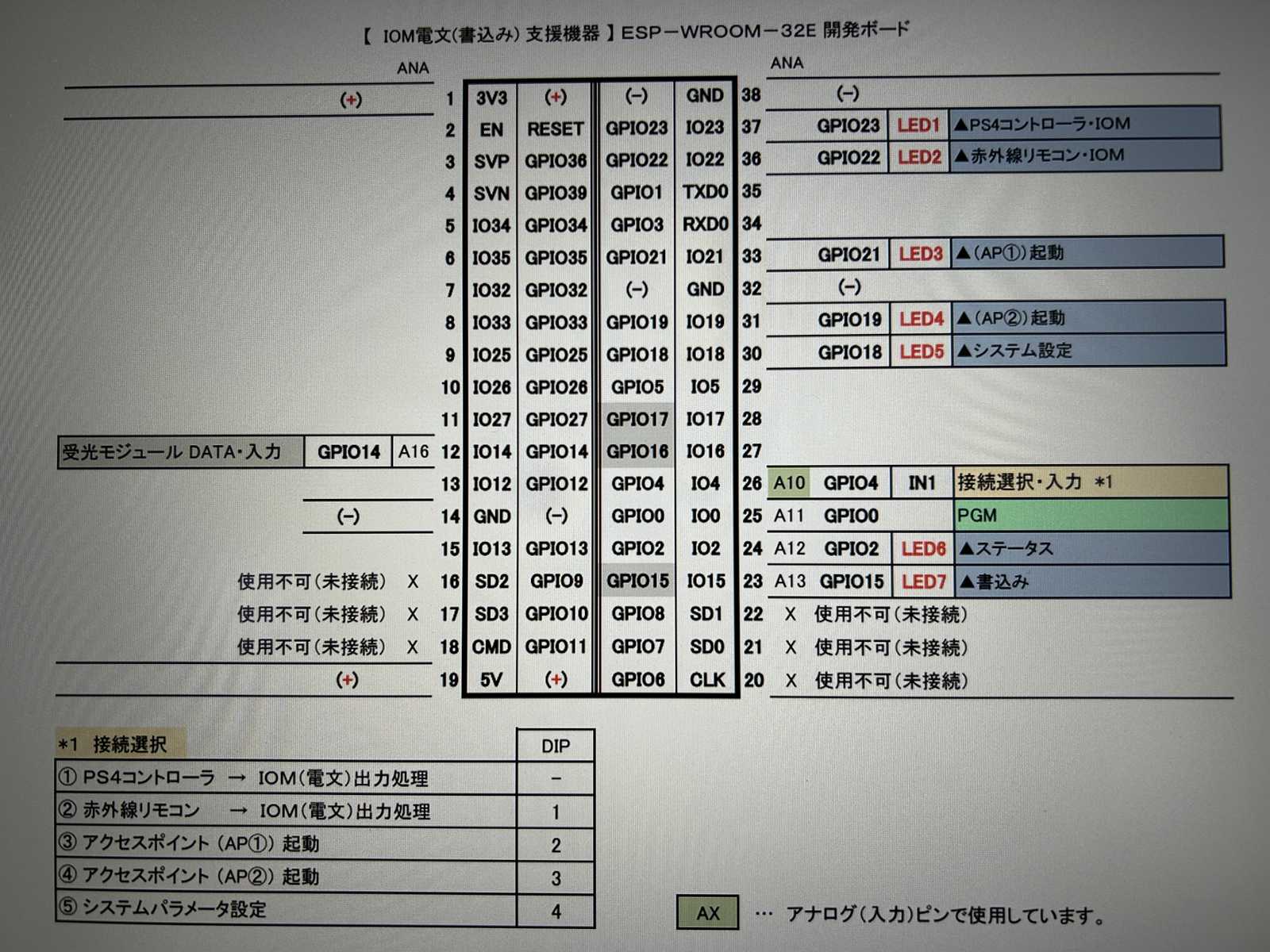

●ＧＰＩＯピンの用途

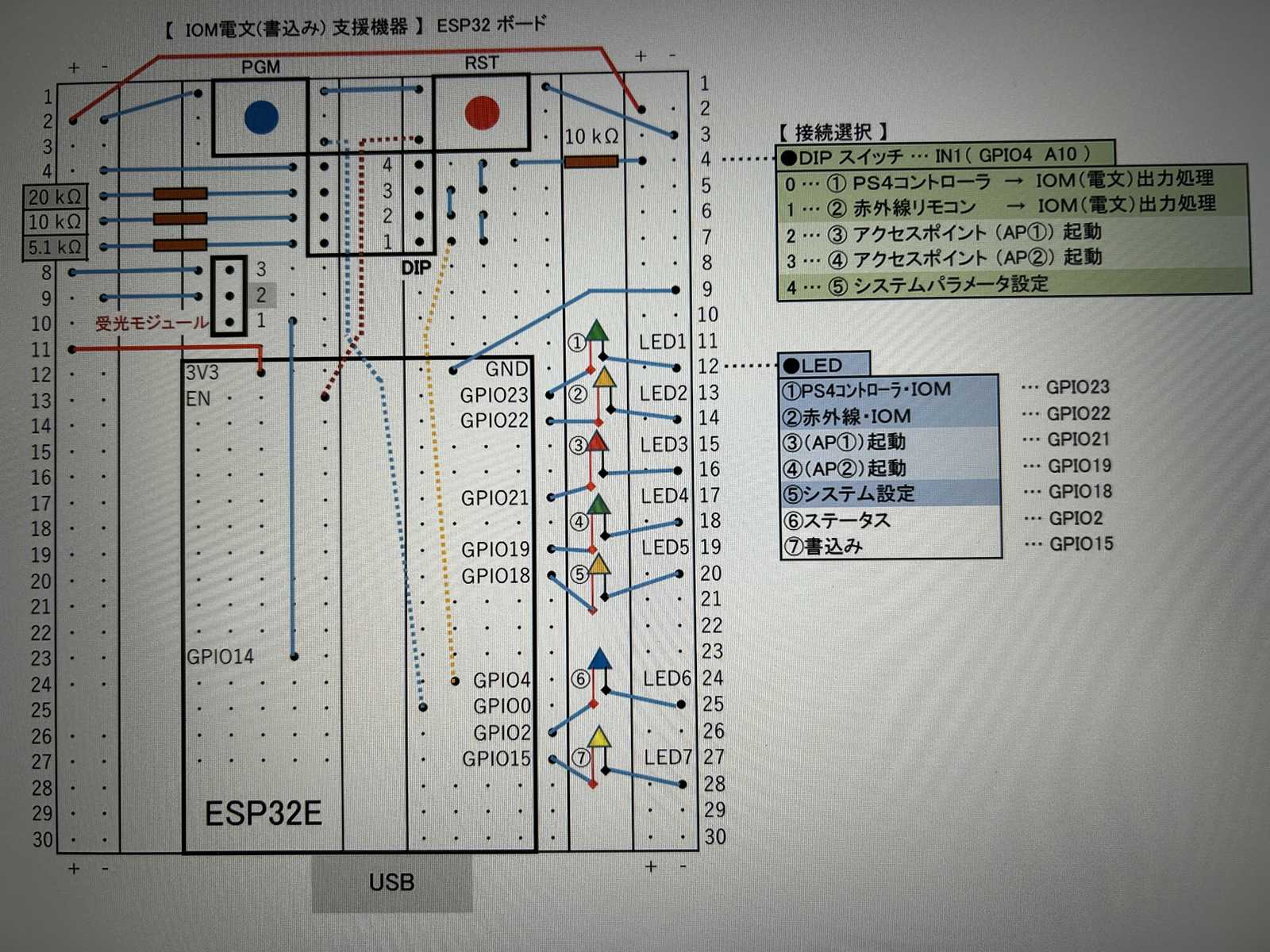

●基板の配線図です。
//******************************************************** //【 Taka袋式 】ＩＯＭ電文（ 書込み ）支援プログラム ① //-------------------------------------------------------- // ESPマイコン（ESP32）： ESP32-TBV-IOMHEN-01-08 //-------------------------------------------------------- //●システムパラメータ（ＳＥＴ）… ESP32-TBV-EEPROM-PUT-01 //******************************************************** //【接続選択】アナログ入力①：（ANA_IN1・GPIO4＜A10＞）：0～4095 //-------------------------------------------------------- // DIP 選択 … 処理 // 0 ① ＰＳ４コントローラ → ＩＯＭ（電文）出力処理 // 1 ② 赤外線リモコン → ＩＯＭ（電文）出力処理 // 2 ③ アクセスポイント（AP①）起動のみ // 3 ④ アクセスポイント（AP②）起動のみ // 4 ⑤ システムパラメータ設定 //-------------------------------------------------------- // NO アナログ入力値 DIP // 1 0 - 499 4 PULL DOWN // 2 500 - 1499 1 5.1kΩ // 3 1500 - 2199 2 10kΩ // 4 2200 - 3499 3 20kΩ //PU 5 3500 - 4095 0 （10kΩ） //********************************************************

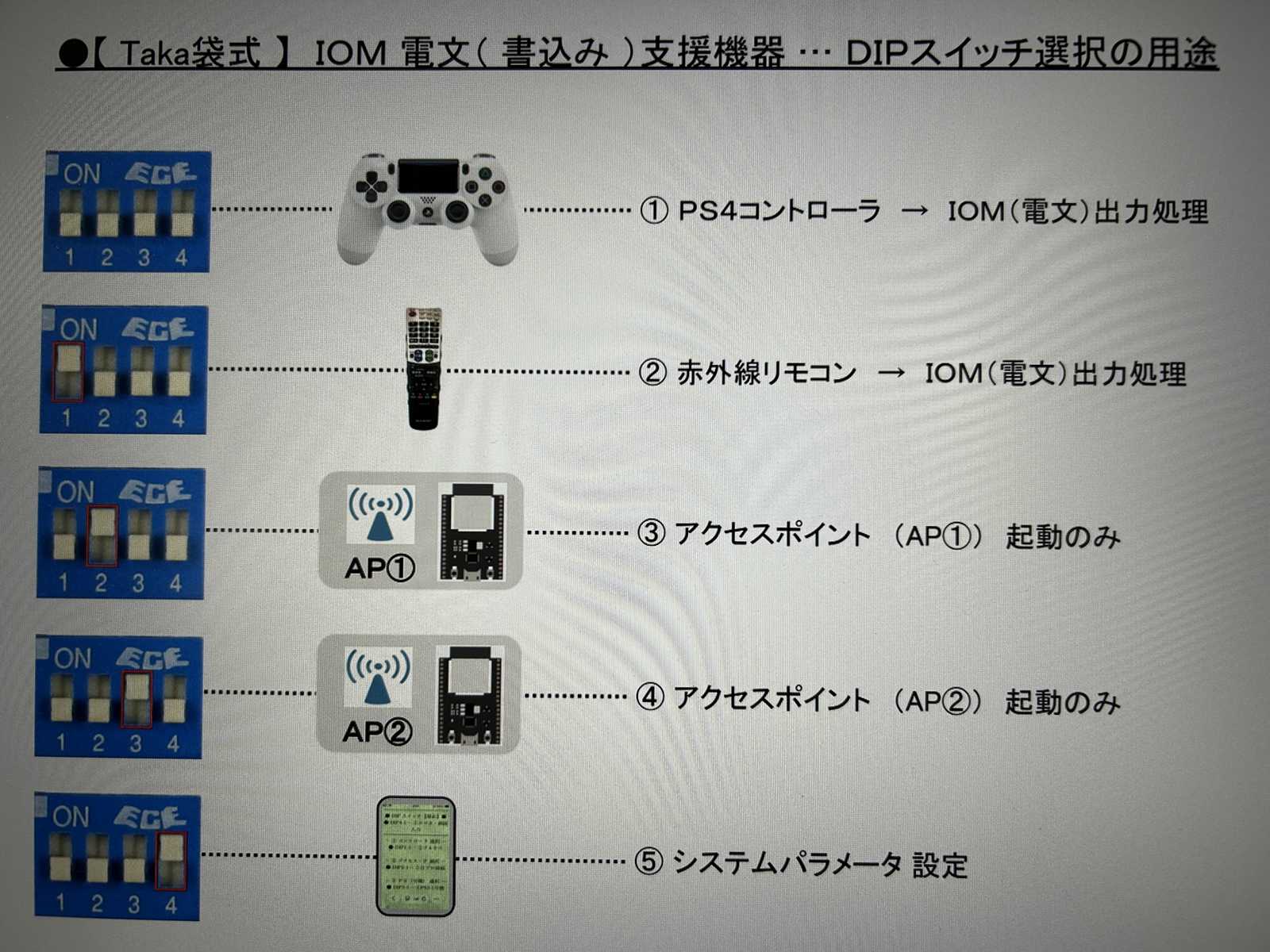

●ＤＩＰスイッチ選択の用途→ Taka袋式の接続機能は、取り除きました。
●別途 … 新たな機器として、Taka袋式のコントローラを作っています。 【 Taka袋式コントローラ 】
→ 取り除いた … Taka袋式の機能を、組み込んでいます。
・ ・ ●ＩＯＭ 電文（ 書込み ）支援機器から … ・ ・ 電子メールで、接続メッセージを送信しています。 ・

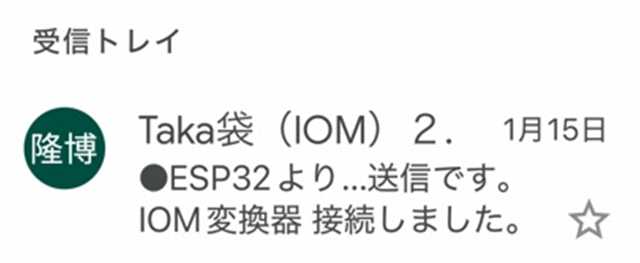

●接続すれば … 「 Gmail 」で、通知されます。
【 Gmail (Google) 】
・ ・ ・ ・ ・
●感想 ・インターネット経由で … ゲームパッドや赤外線リモコンからの操作で動かせました。 ・スティックのニュートラル位置が、不安定でしたので コントローラ個体の調子に合わせた軸値枠で、調整設定しましたが 入力ボタンとスティックからの即時反応を要しますので 電力供給面も、工夫する必要性を感じます。 ・当該処理は、インターネット経由での機能分散化により 一呼吸遅い動作反応で、イライラ気分を体感します。
●他のアクセスポイントは、色々と … ・会社や学校の無線(Wi-Fi)LANルータ ・店舗や公共の空間など、街中にある WiFiスポット ・ポケット Wi-Fi
・ ・ ・ ・ ・
