●Taka袋式 コントローラ の 試行
●ESP-NOW通信の簡単動作確認ができましたので 動く模型のラジコン送信機を想定して … 実験的なコントローラを、テストボードで試行してみます。
【 Taka袋式 】ＩＯＭ 電文（ 書込み ）支援機器」の 基板とプログラムを参考にしての製作です。

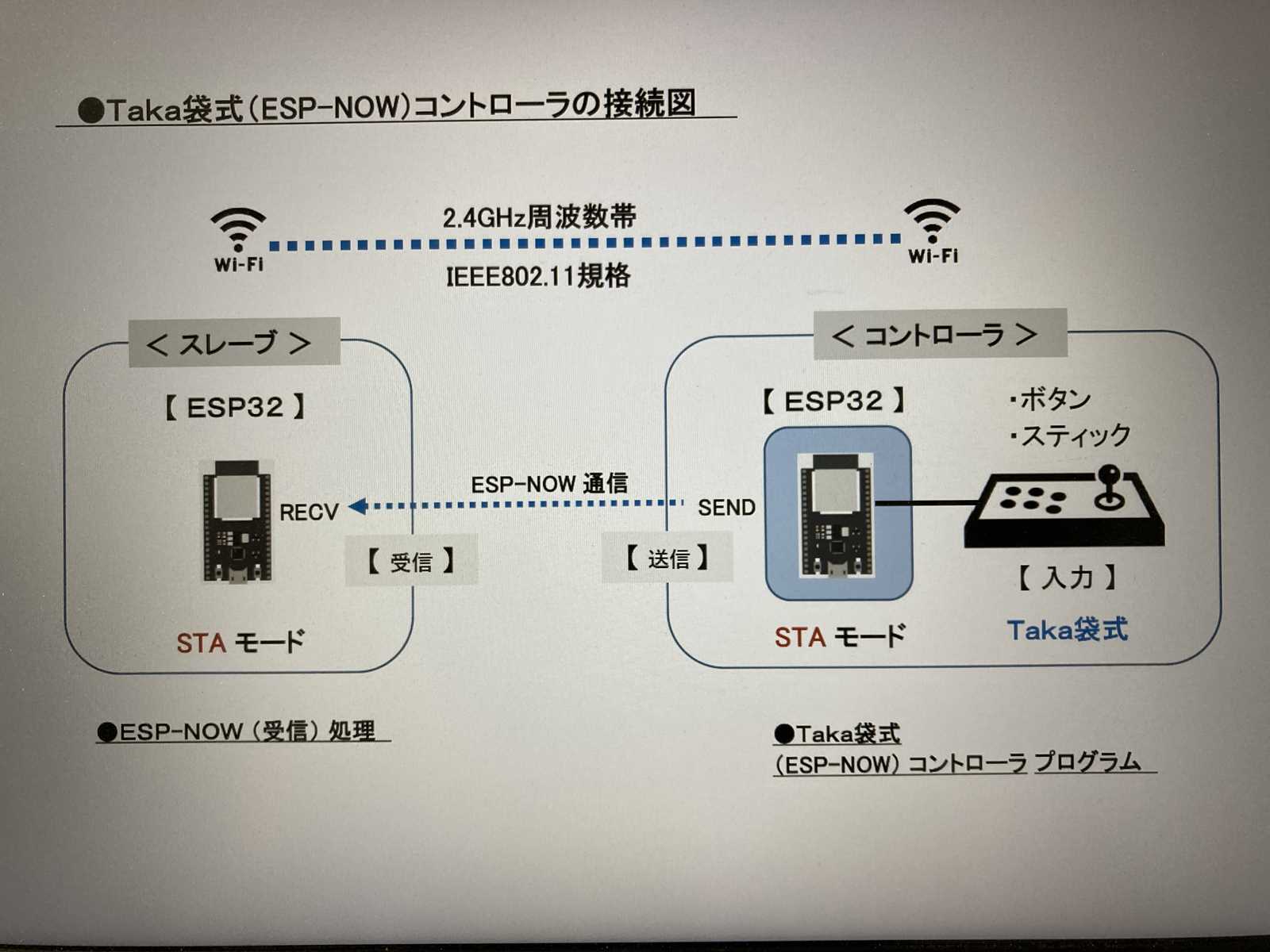

・ ・ ・ ●Taka袋式 コントローラの接続イメージです。 ・ ・
・ ・ ・ ●【 ＥＳＰ３２搭載基板 】ＧＰＩＯピンの用途です。 ・ ・
・ ・ ・ ●ボタン入力について ・ ・
●１２ボタン（仕切）設定です。

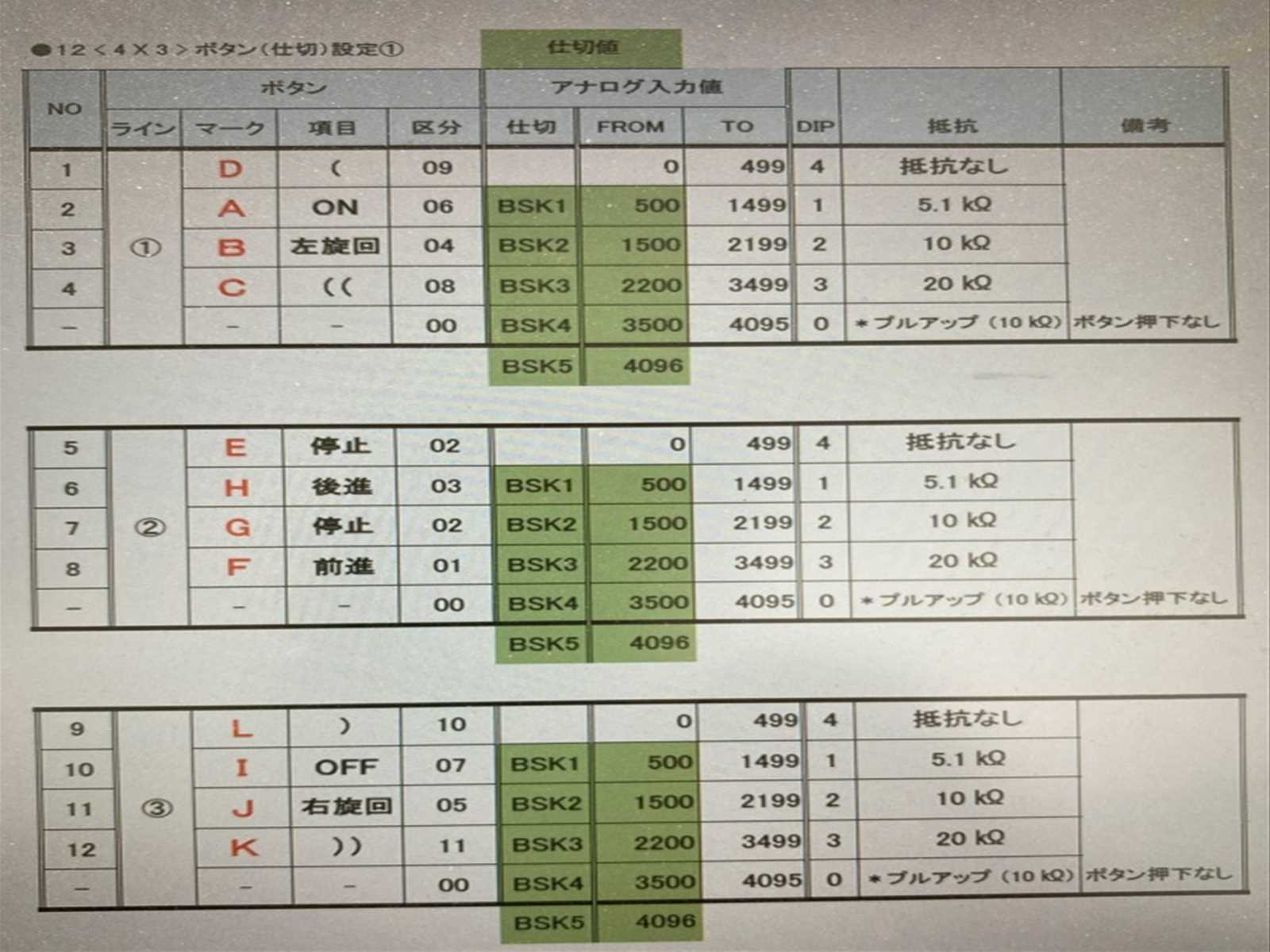

●ボタン入力の設定表です。
・ ・ ・ ●スティツク入力について ・ ・

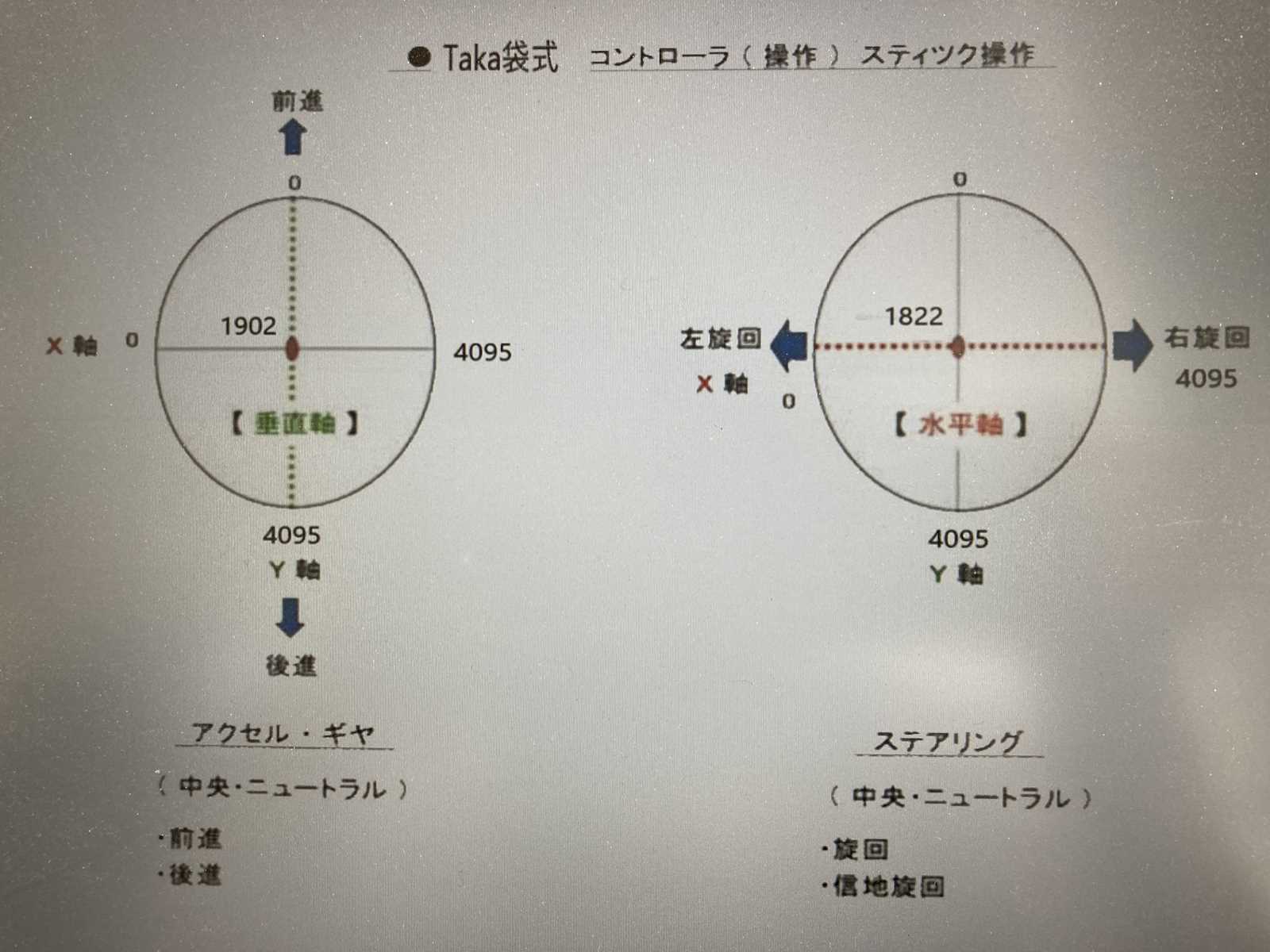

●スティツク操作のイメージです。

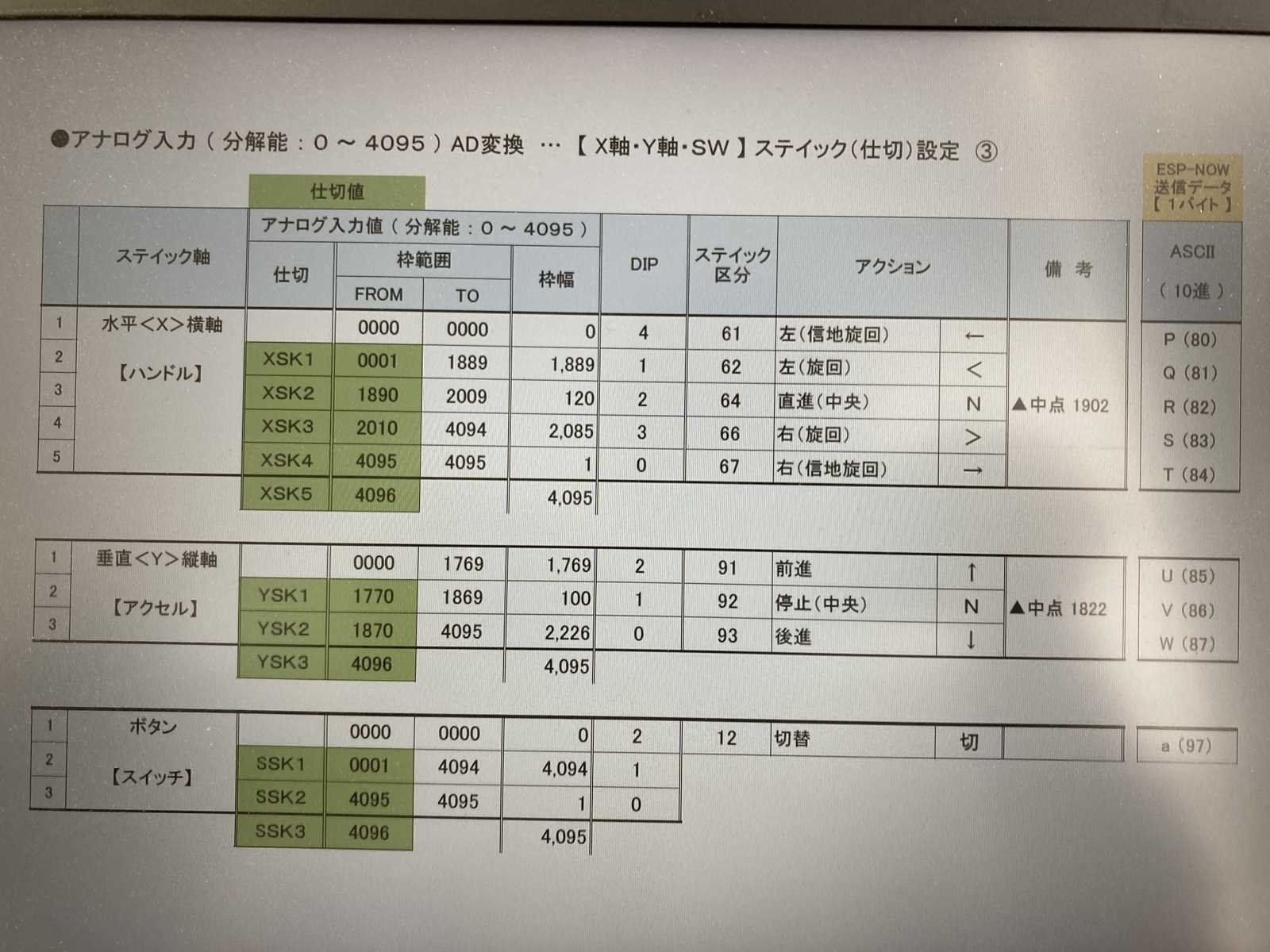

●スティツク（仕切）設定です。

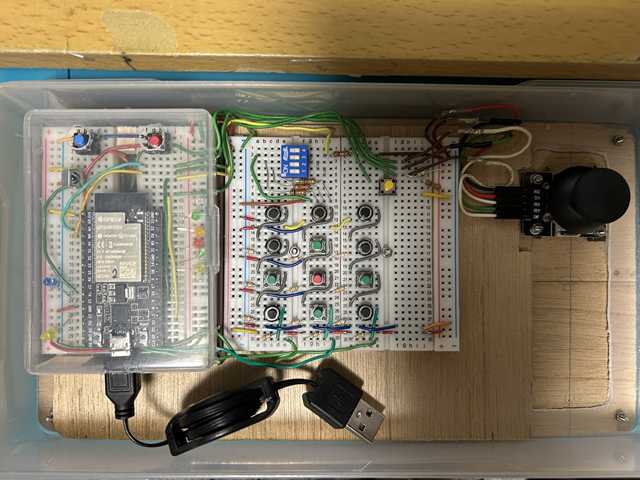

・ ・ ・ ●テストボードです。 ・ ・

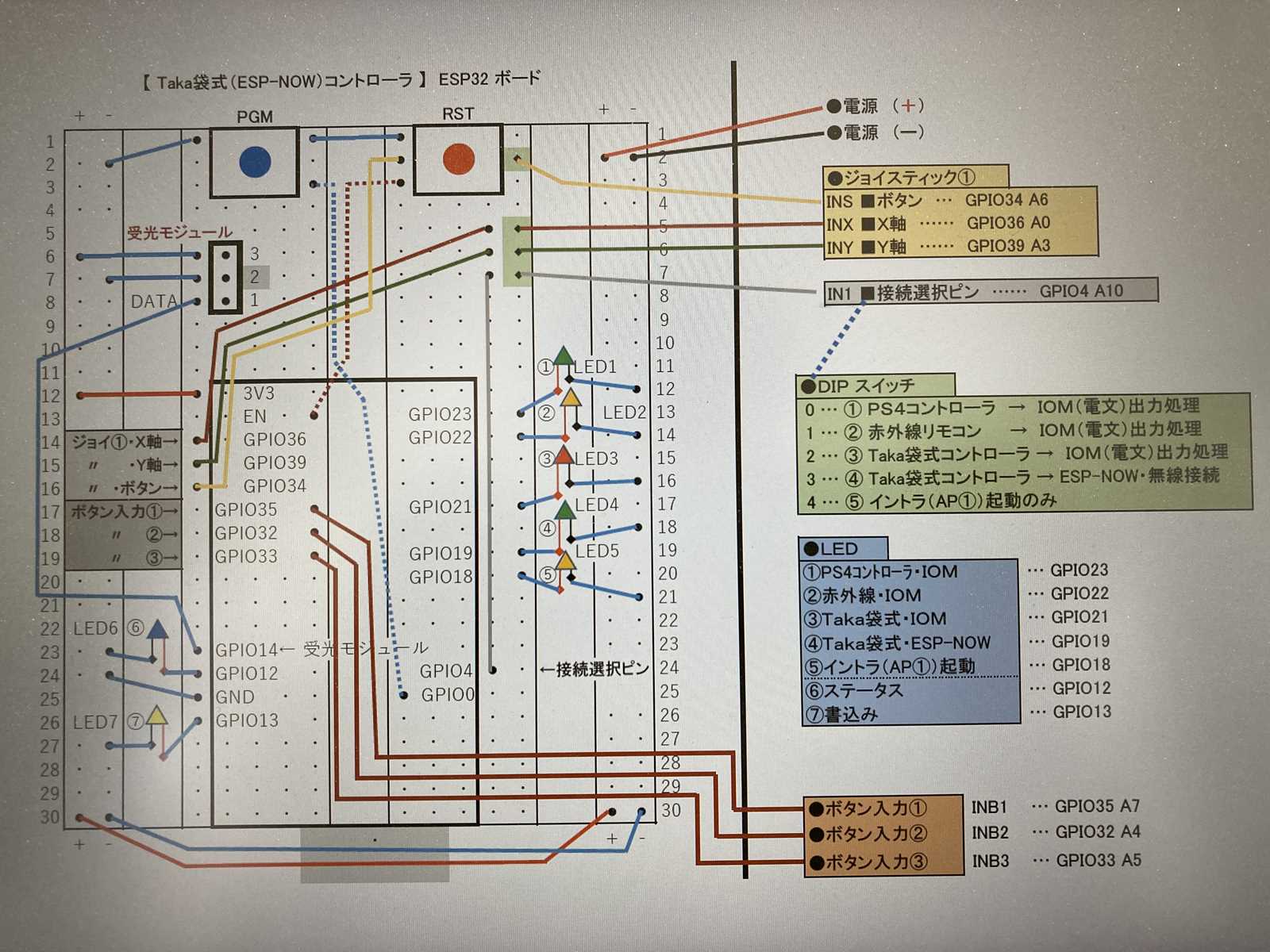

●ＥＳＰ３２搭載基板の配線です。

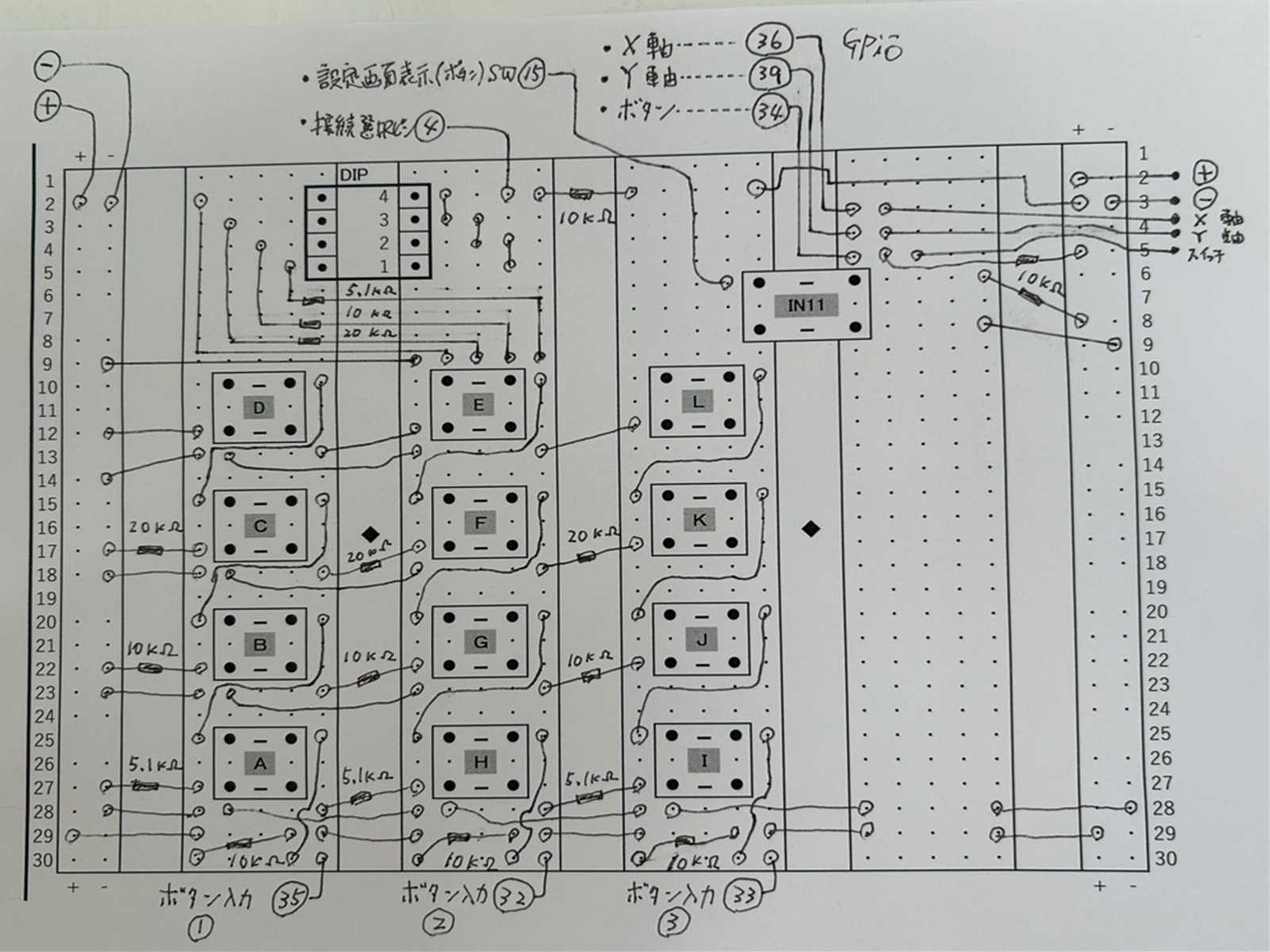

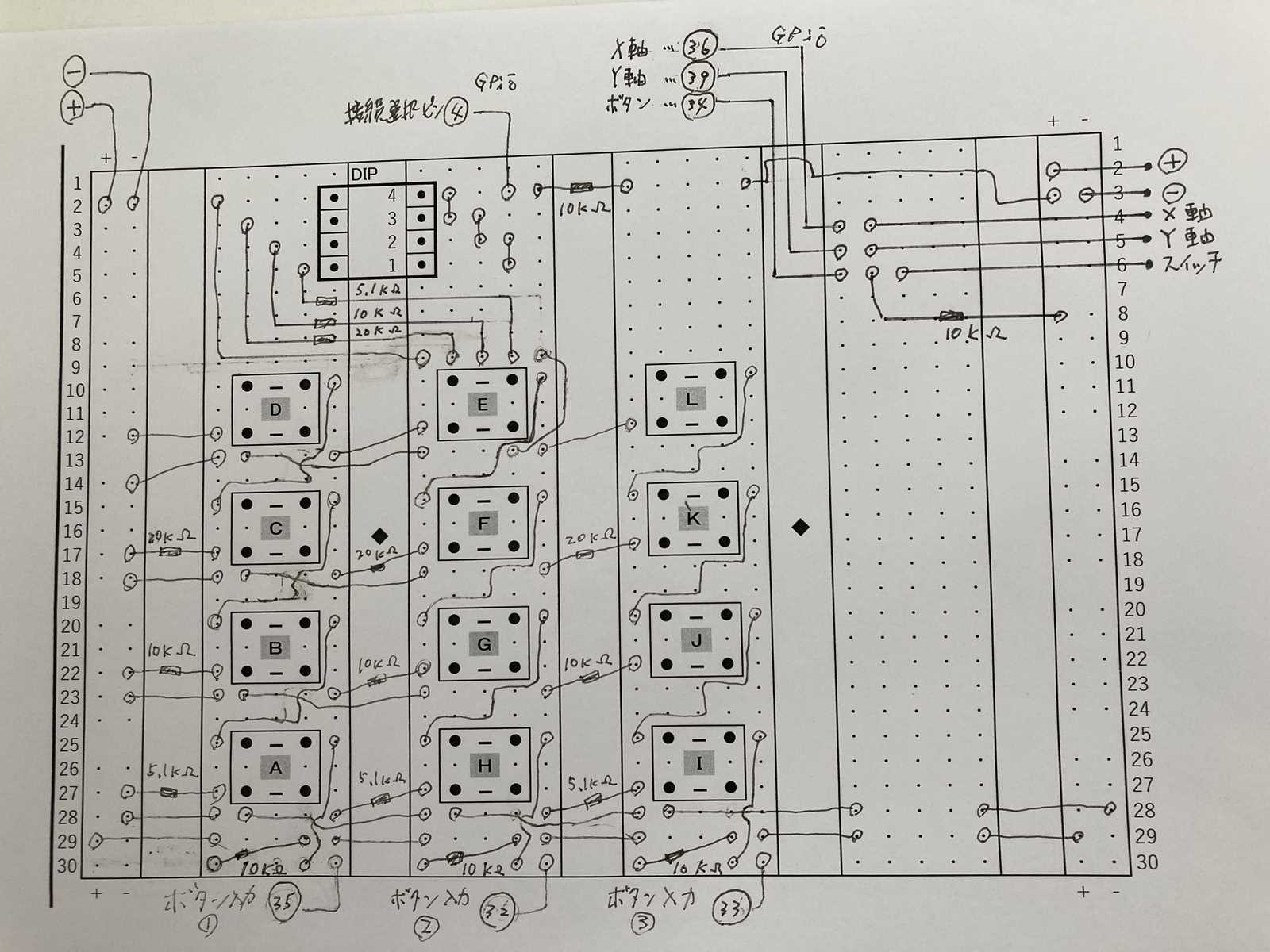

●ボタン類の配線です。

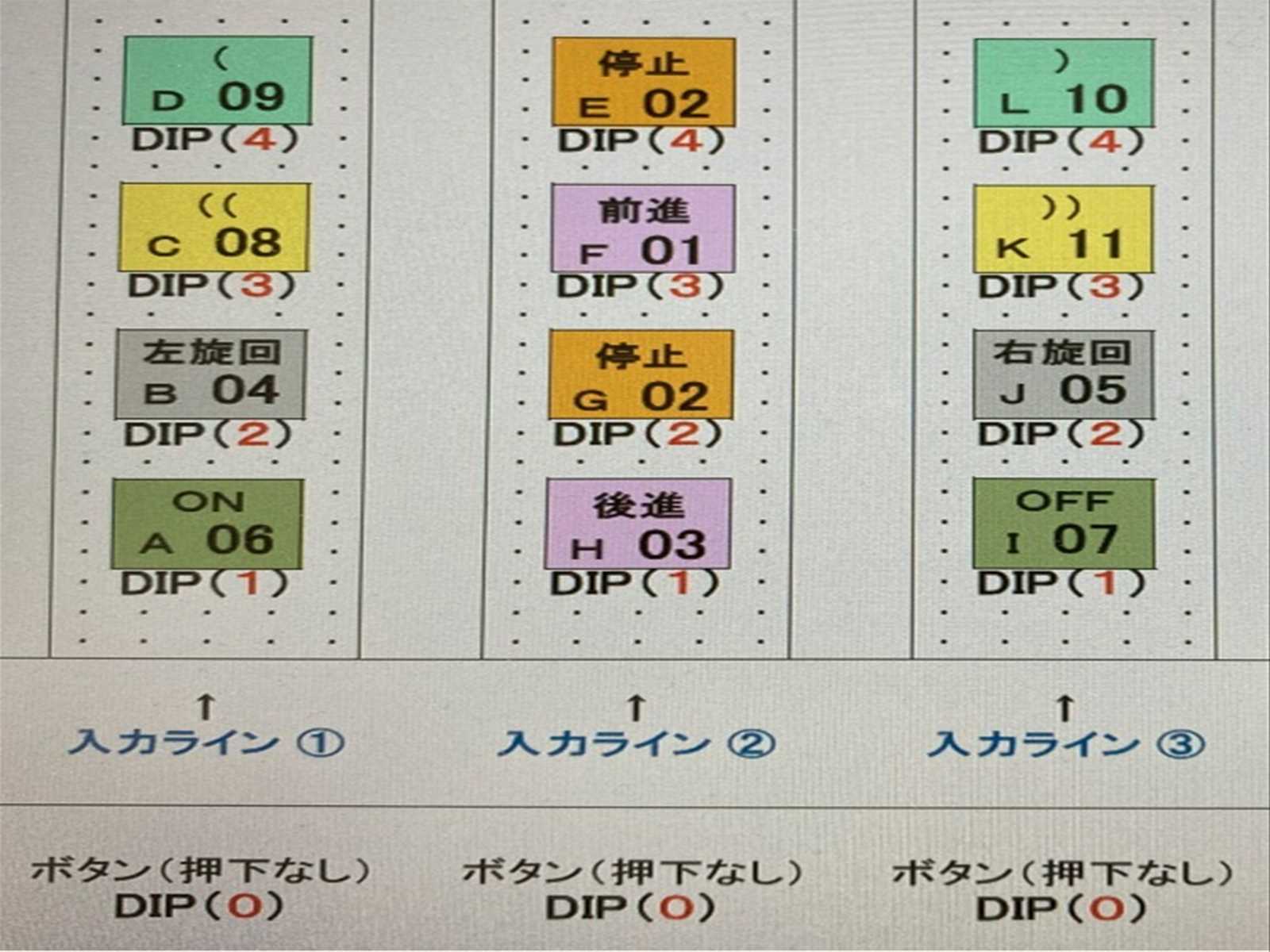

●ボタンの用途です。
・ ・ ・ ●各ユニットの接続です。 ・ ・

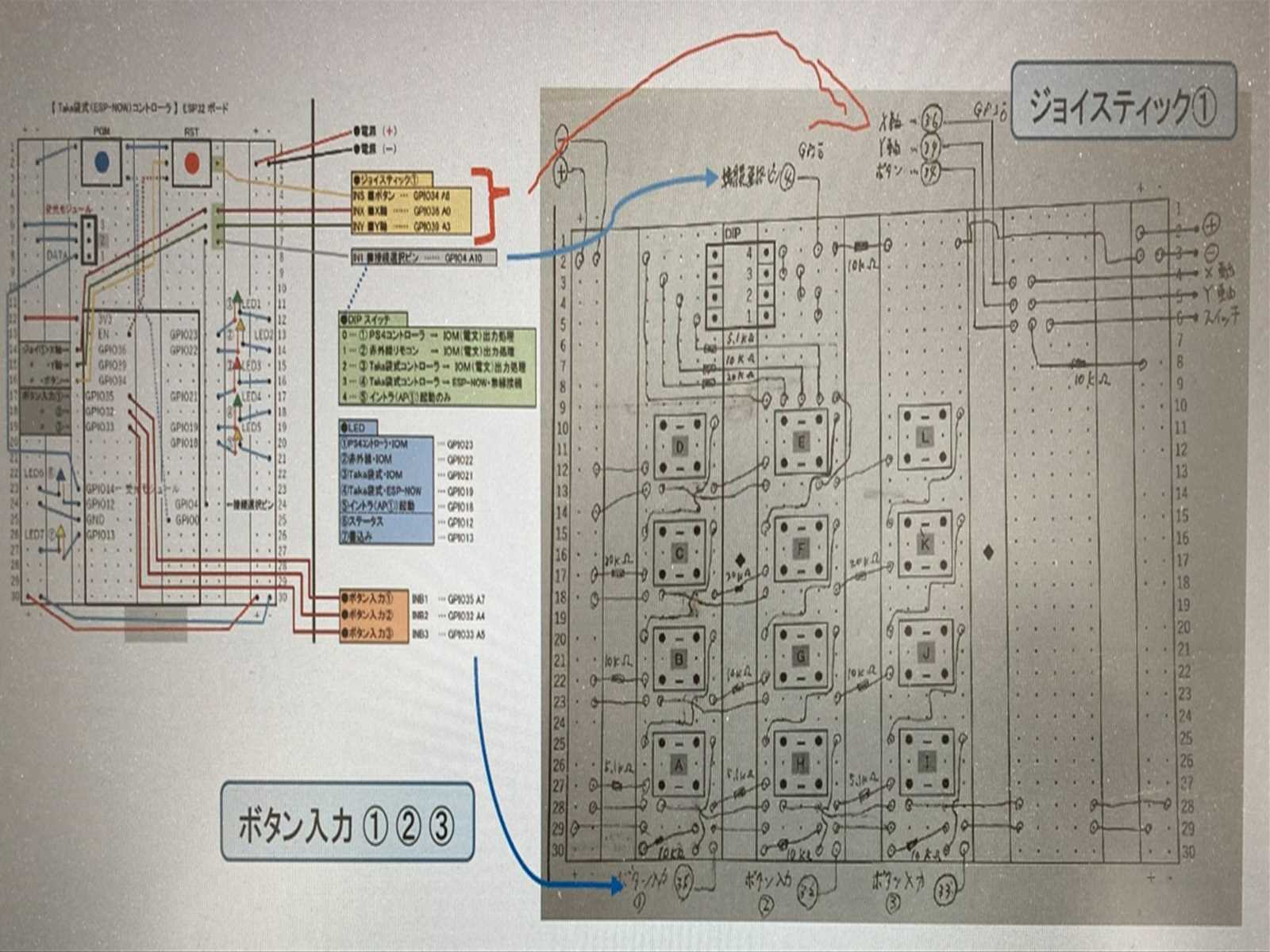

●【ESP32搭載基板】→【ボタン・スティック】接続の配線です。

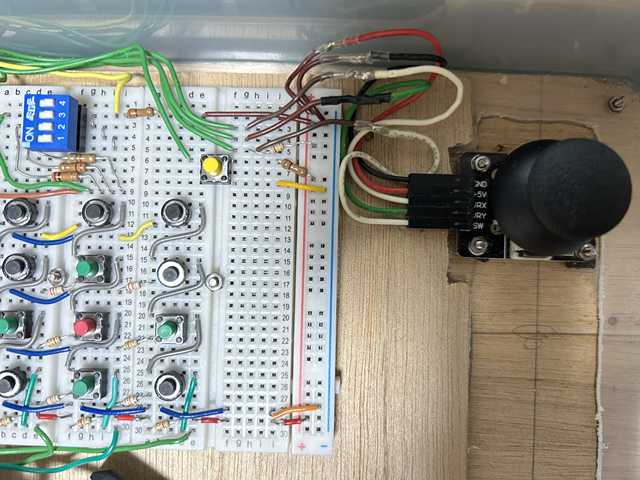

●スティック入力接続の配線です。

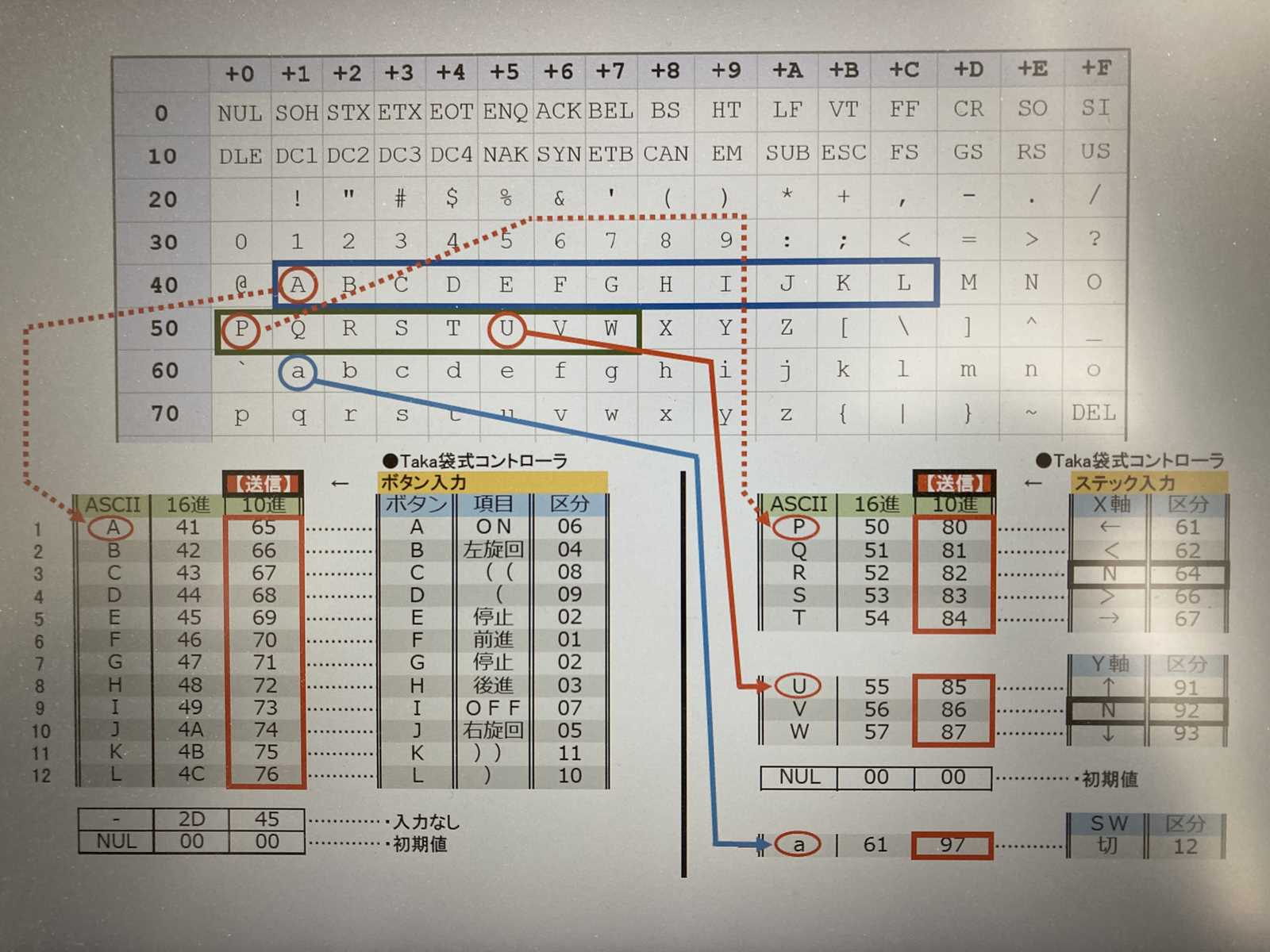

●ボタン＆スティック（ 入力・送信 ）コード表との関連図です。→ 送信するデータは、１バイト（ UTFコード ）です。
・ ・ ・ ●テストです。 ・ ・

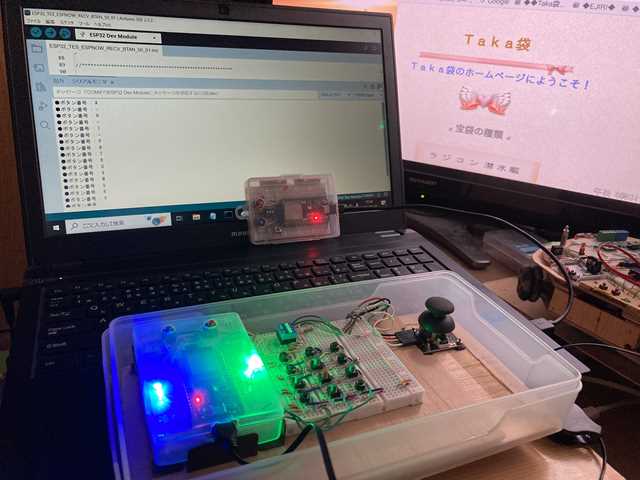

●ボタン、スティック操作で入力します。
●送信プログラム //******************************************************** //●【ESP32】ESP-NOW（ボタン・スティック）送信テスト② プログラム // ESP32マイコン(Arduino）： ESP32-TES-ESPNOW-BTANJTAN-02 //-------------------------------------------------------- //■スティック入力 ……… 【Ｘ軸】、【Ｙ軸】、【ＳＷ】＜３線＞ //■ボタン（12個）入力 … ①②③ ＊各ボタン４個 ＜３線＞ //********************************************************
●受信プログラム //******************************************************** //●【ESP32】ESP-NOW（受信）ボタン入力 テスト プログラム // ESP32マイコン(Arduino）： ESP32-TES-ESPNOW-RECV-BTAN-50 //********************************************************

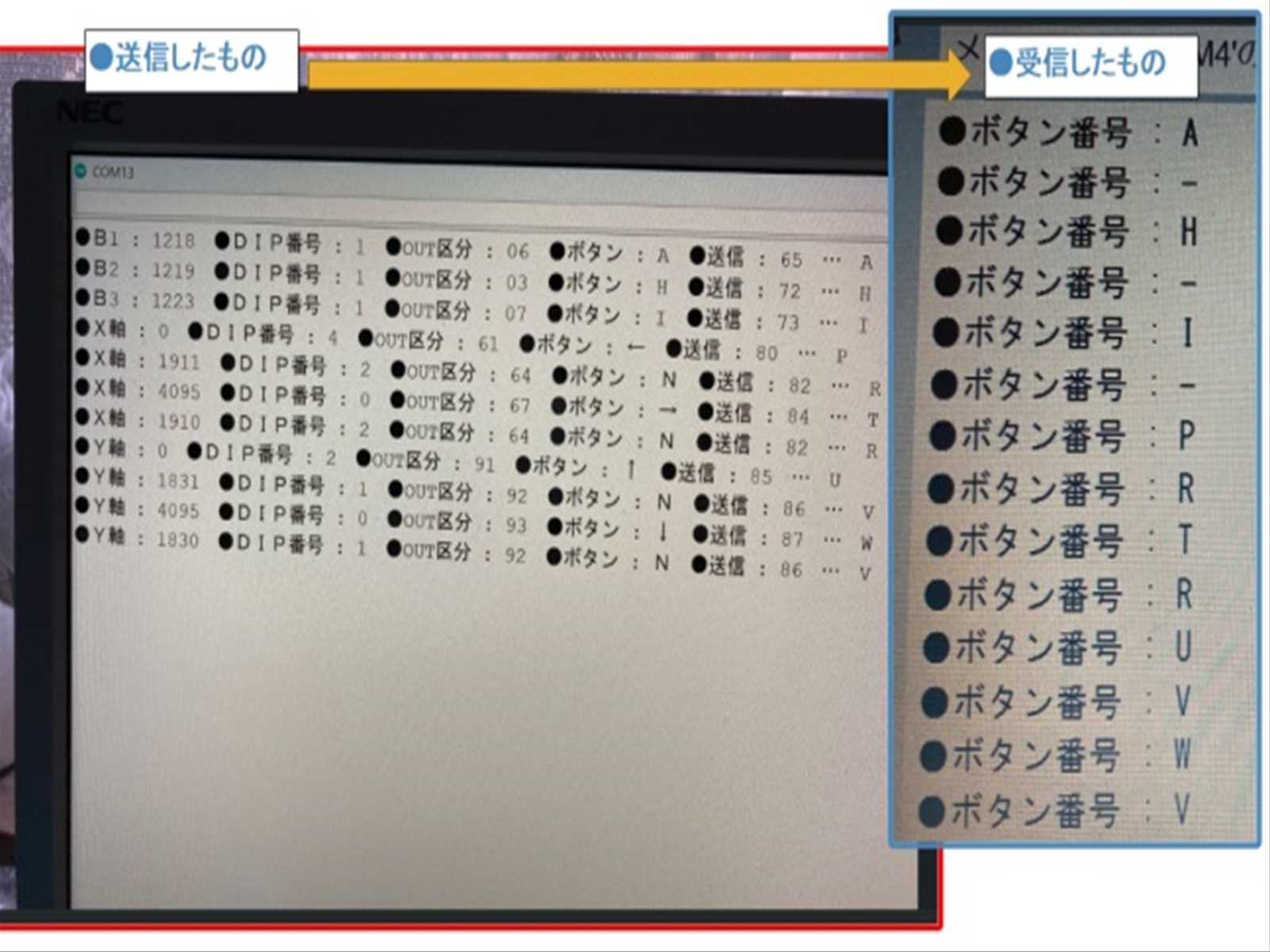

●テスト結果です。→ 送信 したものが … 受信 できました。
・ ・ ・ ●設定画面起動ＳＷ（ GPIO15 ）を装着しました。 ・ ・
●黄色ボタン（中央上）が、設定画面起動ＳＷです。
・ ・ ・ ●（最新）仕様です。 ・ ・
//******************************************************** //【 Taka袋式 】コントローラ プログラム ① //-------------------------------------------------------- // ESPマイコン（ESP32）： ESP32-TBV-CONTROLLER-01-01 //-------------------------------------------------------- //●システムパラメータ（ＳＥＴ）… ESP32-TBV-EEPROM-PUT-01 //******************************************************** //【接続選択】アナログ入力①：（ANA_IN1・GPIO4＜A10＞）：0～4095 //-------------------------------------------------------- // DIP 選択 … 処理 // 0 ① ＰＳ４コントローラ → ＩＯＭ（電文）出力処理 // 1 ② 赤外線リモコン → ＩＯＭ（電文）出力処理 // 2 ③ Taka袋式コントローラ → ＩＯＭ（電文）出力処理 // 3 ④ Taka袋式コントローラ → ESP-NOW・無線接続 // 4 ⑤ アクセスポイント（AP②）起動のみ //********************************************************

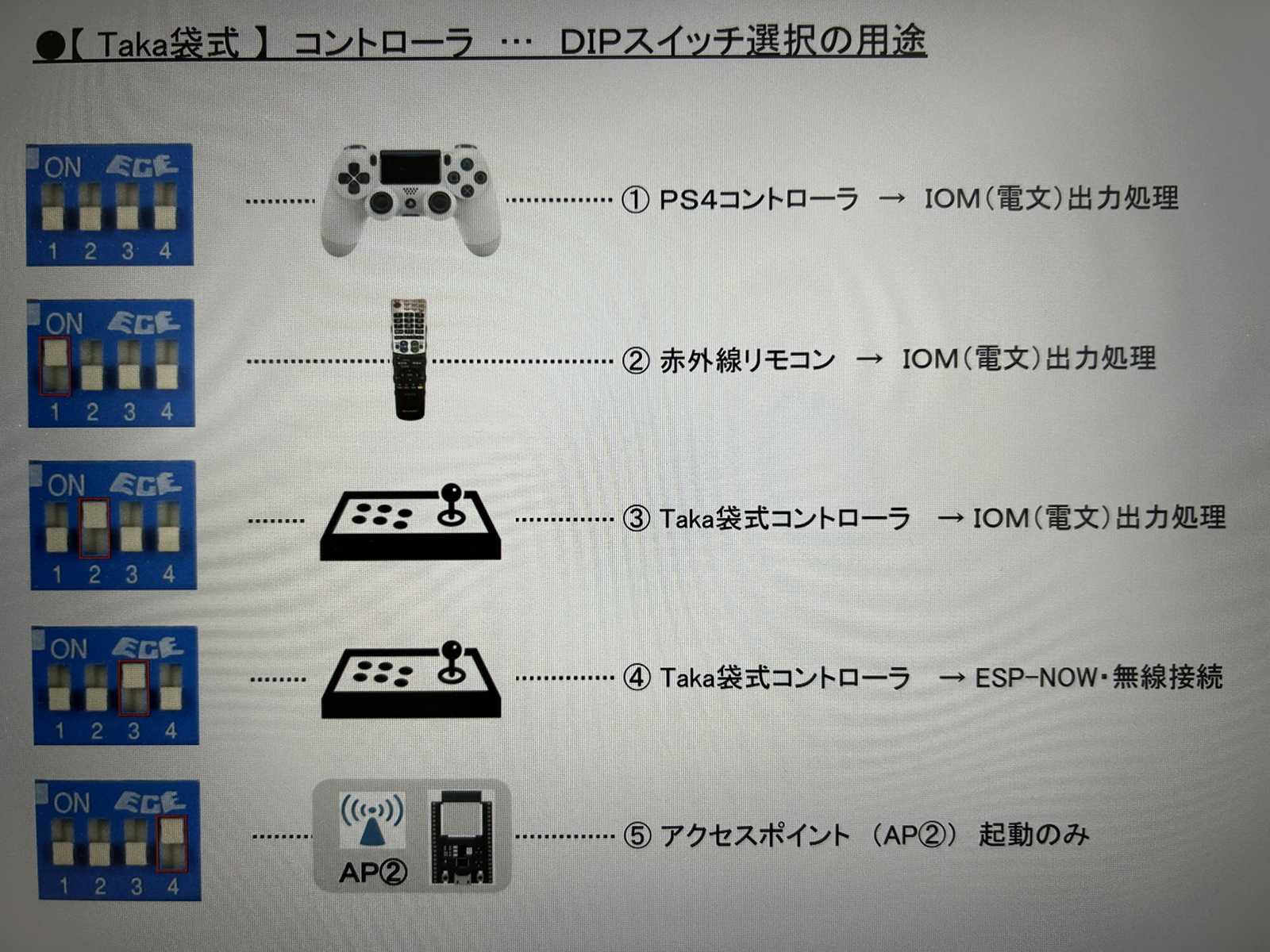

●ＤＩＰスイッチ選択の用途
●（ ＥＳＰ３２ ）ＧＰＩＯピンの用途です。

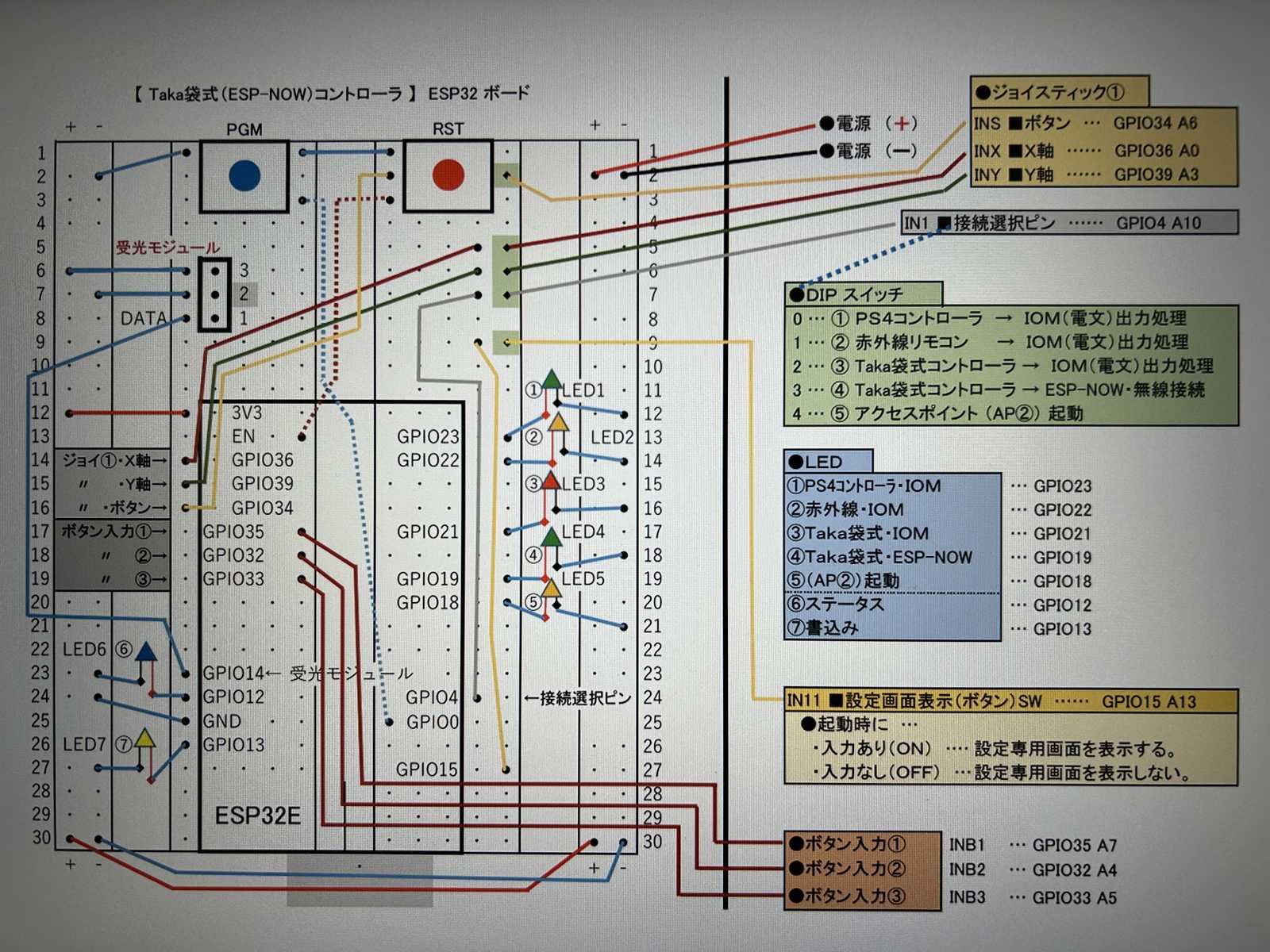

●【 ＥＳＰ３２搭載基板 】の配線です。
●ボタン類の配線です。
●全体構成の配線です。
・ ・ ●Taka袋式 コントローラから … ・ ・ 電子メールで、接続メッセージを送信しています。 ・
●接続すれば … 「 Gmail 」で、通知されます。
【 Gmail (Google) 】
・ ・ ・ ・ ・
●感想 ・【 Taka袋式 】ＩＯＭ 電文（ 書込み ）支援機器」を 基本モデルとして、入力ボタンとスティック部品を 追加装着した状態からの製作でした。 ・ＩＯＭ仕様の基本機能も活用していますので PS4コントローラなどのＩＯＭ操作もできます。 ・コントローラ機能を、操作確認できましたので ホビー用途で、お手軽に使用できそうです。
・ ・ ・ ・ ・
