�@マグネットスイッチ　とは　なんだろう？

　従来の機械式スイッチでの ’ＯＮ／ＯＦＦ’ではなく、非接触型のマグネット式スイッチユニットです。
　船体の外から、リードスイッチ部分に、磁石を近づけると、電源の ’ＯＮ／ＯＦＦ’ができます。


　●ＲＣ潜水艦用のマグネットスイッチ（ＭＯＦ−２）を、イ−１９号に搭載しており、以下の特徴があります。

　　　■浸水対策個所が軽減される。

　　　　　・スイッチを設置する場合は、ＷＴＣ又はメカボックスなどに、穴を開けて設置していますが、
　　　　　　この設置用穴が、不要となり、ＲＣ潜水艦として、重要である浸水対策個所が軽減されます。

　　　■接点磨耗がなく、耐久性に優れている。

　　　　　・接点の磨耗がない非接触型のスイッチですから、耐久性に優れています。

　　　■スイッチ用の穴は、不要です。

　　　　　・船体（ハル上部）からのスイッチ穴、または仕掛けが、不要となり、美観が保たれます。
　　　　　　ファースト１と『おやしお−Ｆ』は、機械式スイッチですから、スイッチ穴が目立っています。


　●電源（ＯＮ／ＯＦＦ）のやり方は・・・

　　　■電源（ＯＮ）する場合

　　　　　・船外から、ＯＮ用リードスイッチ部分に、磁石を近づけると、電源が入り（ＯＮ）ます。
　　　　　　磁石が離れても維持されます。

　　　■電源（ＯＦＦ）する場合

　　　　　・船外から、ＯＦＦ用リードスイッチ部分に、磁石を近づけると、電源が切れ（ＯＦＦ）ます。
　　　　　　磁石が離れても維持されます。


　-----------------------------------------------------------------------------

　●マグネット式スイッチユニット（ＭＯＦ−２）の問い合わせ先

　　　　・HONN　MODEL　CRAFT　（ホーンモデルクラフト）
　　　　・E-mail   : 　yusio573@feel.ocn.ne.jp

　-----------------------------------------------------------------------------

�Aマグネット式スイッチユニット（ＭＯＦ−２）です。

　　【左側の写真】　マグネット式スイッチユニット（ＭＯＦ−２）です。

　　　　・白いボックスが、マグネットスイッチ用のリレーです。　　コンパクトサイズですね・・・

　　　　・細長いものが、リードスイッチです。

　　【右側の写真】　イ−１９号のＷＴＣ内に、搭載した状態です。

　　　　・左上    ：　マグネットスイッチ用のリレー本体です。（ボックスは、外して搭載しています）

　　　　・中央上  ：　ＯＮ用リードスイッチ部分です。　（細長く、黄色チューブのものです）

　　　　・中央下  ：　ＯＦＦ用リードスイッチ部分です。（細長く、黄色チューブのものです）

�Bマグネットスイッチ用の磁石は・・・

　（参考）　イ−１９号で使用しているものです。

　　　　・ネオジウムマグネット（外径：１５ｍｍ、高さ：５ｍｍ）の丸型を使用しています。

　　　　・超強力（ガウス：３，７００Ｇ／吸着力：４．２０ＫＧ）な磁石です。

　　【左側の写真】　先端の丸い（銀色）ものが、マグネットスイッチ用の磁石です。

　　　　・磁石は小さく、行方不明になりそうなので、家で適当なものを探しましたら、ウオークマンのガム型
　　　　　電池ケースが使えそうなので、利用しました。動かないように、割り箸しで、固定しています。
　
　　【右側の写真】　ケース周辺をガムテープで巻いた状態です。

　　　　・簡単に作ったわりに、　これが、また、なかなかです。　　　ウ〜ン　ナイスですね・・・

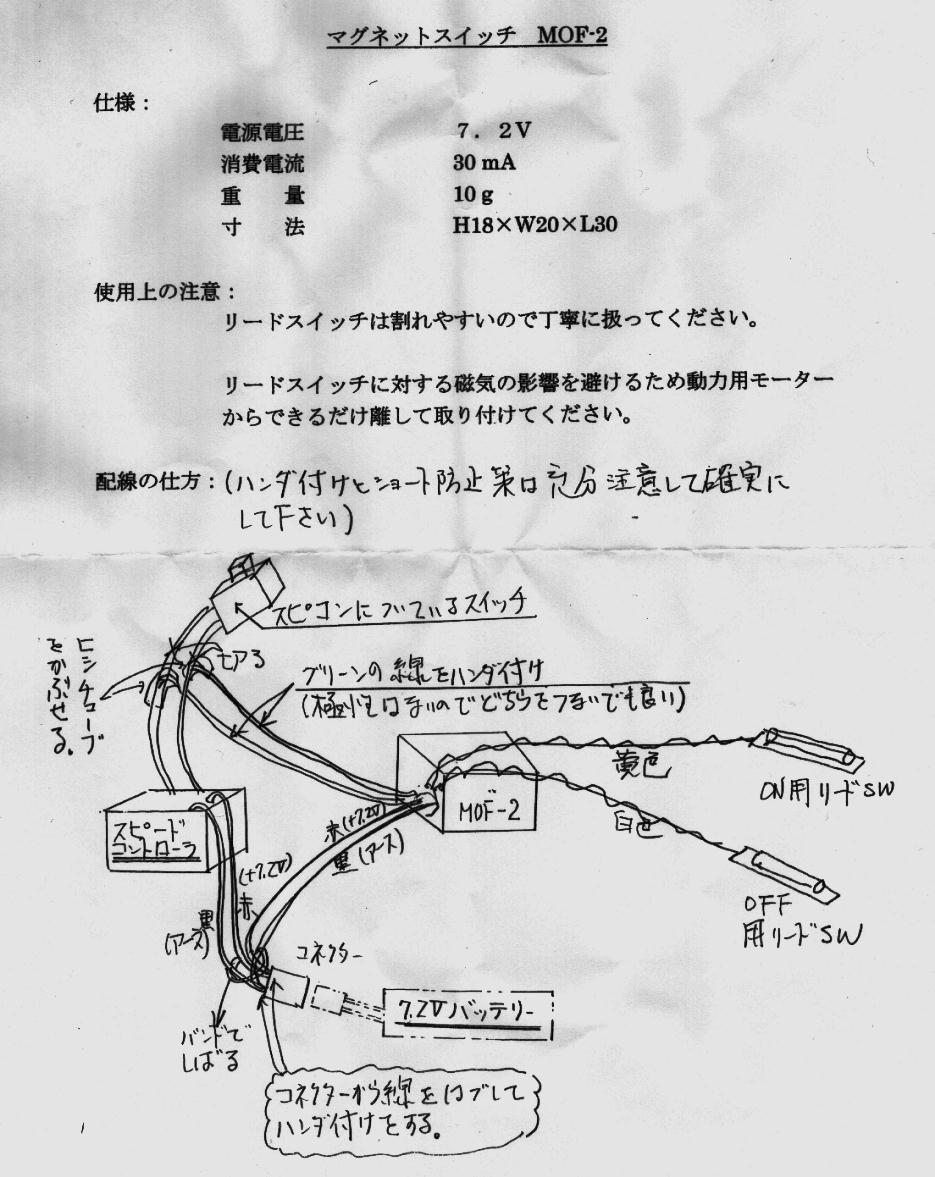

�C仕様／配線の仕方
