【 ３／５ ページ 】　ラジコン（水上走行艇）　サンダーバード４号

�Bラジコン（ＲＣ）機器


サンダーバード４号の本体に、市販品のラジコン（ＲＣ）機器類を格納する事を考えましたが
何かと緻密的な作業が求められますので、私の技量では、とても難しく感じましたので・・・

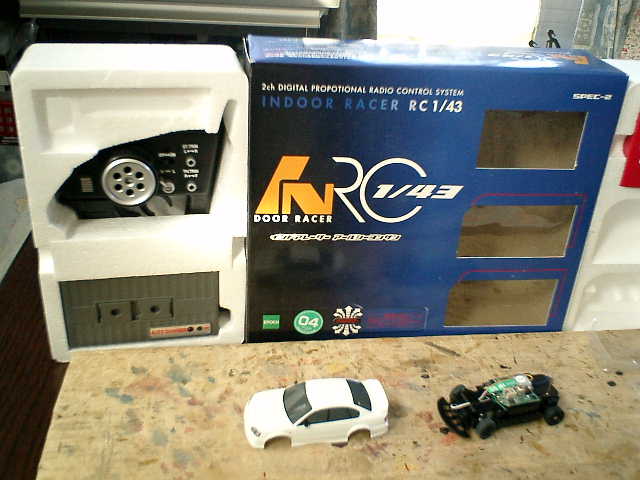

■エポック社製：インドアレーサー アールシーヨンサン SPEC-2 ( INDOOR RACER RC 1/43 )

今回は、他の物からの流用する方法として、ナローバンド対応のＲＣカー完成品（ １／４３
スケール ）より、機器類を取り出して試行的に搭載する予定です。スーパーヘテロダイン方
式のクリスタル交換が可能な便利物で、小型化の機器類が嬉しいです。

　→　これは、安価で譲って頂いた物です。　ラッキー〜　（^^）/

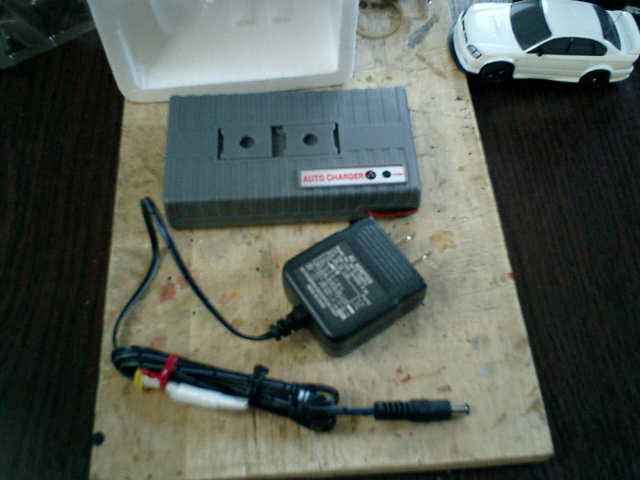

●充電器です。

付属の充電器は、単三電池（６本）と家庭用電源より、充電できて便利なのですがACｱﾀﾞﾌﾟﾀ
は付属されていないので、別途、秋月電子通商（秋葉原店）で購入しました。
標準ACｱﾀﾞﾌﾟﾀは、どの様な物かは分かりませんが、何となく・・・　9V仕様を選びました。

■購入したＡＣアダプタ仕様です。（ スイッチングＡＣアダプタ　９Ｖ １.２Ａ ）
・ＤＣ９Ｖ（安定化されている）　最大１．２Ａ
・入力：１００〜１２０Ｖ　５０／６０Ｈｚ　出力電力最大１２Ｗ　過電流保護：１２０％
・プラグ：外形５．５ｍｍ　内径２．１ｍｍ センタープラス





■極性（＋−）が逆だ！・・・　まさかの改造です。(^^；

充電器側のコネクターが、異例的なセンターマイナスでの接続が必要みたいですので、極性
（＋−）を逆にする為に、コードを切断してから、（＋−）を逆に接続して結線しました。

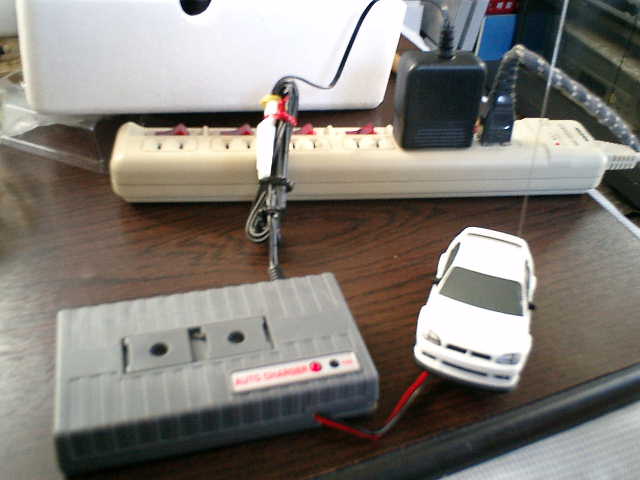

●充電を試しました。





　→　充電開始ボタンを押して・・・　赤いランプが点灯！　充電できるみたいです。（^^）

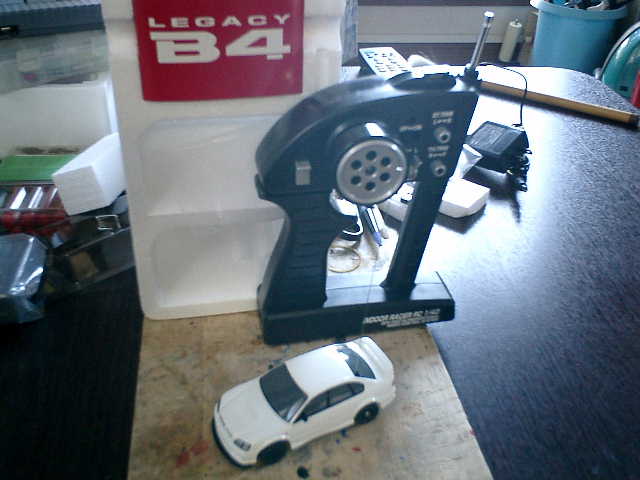

●付属の送信機です。

使用電池は、００６Ｐ型９Ｖ（１個）です。





　→　これは、おもちゃ、みたいな感じで・・・　大丈夫かな　(^^？



●試しに、スバルレガシィB4を走行させました。

ＲＣカーを走行させるのは、久しぶりだな〜（^^）





　→　小型なのに、本格的な走行をしますので・・・　ちょっと、ビックリです。（@@；



・
・
・
・
・

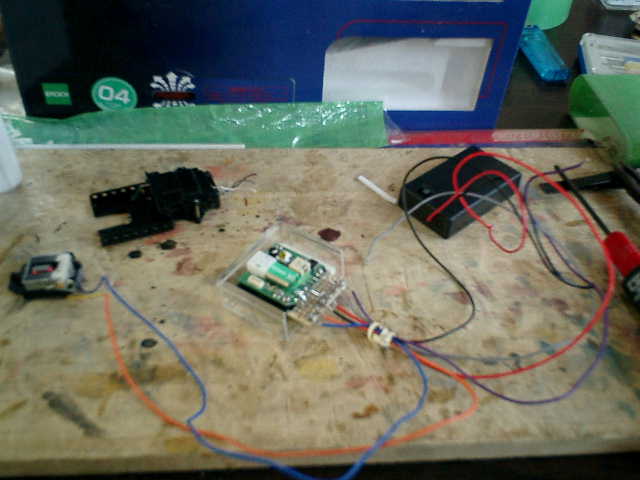

●動力モーター（マブチ製：SH-030SAかな？）の動作確認

ラジコン基盤を取り出して考察していましたら、いつの間にかリード線が切れちゃいました。(^^；

リード線が細いので、プラスチック台に固定させて、太目のリード線を新たに結線しましたです。





　→　動作確認　ＯＫ！　このモーターは、キャラメルみたいな形です。面白い形状だな〜



・
・
・
・
・

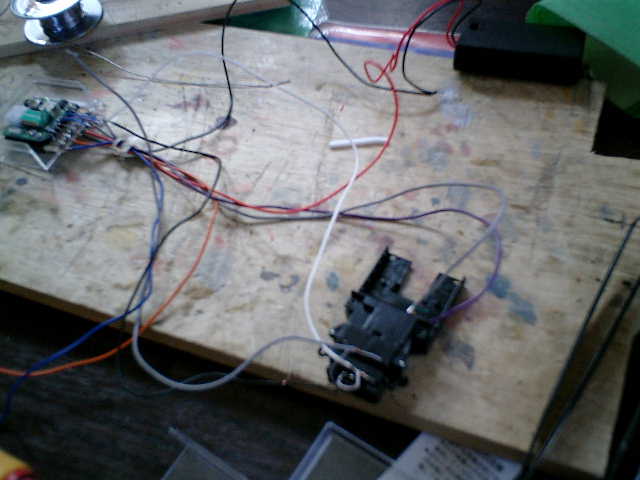

●ステアリング・サーボの動作確認





■ステアリングのニュートラルが決まらない状況になりました・・・(^^；

これは、ポテンションメーターの必要性が判らず、装着せずに動作させた事が原因でしたので
基盤からの３端子（PG・PV・PW）を結線しましたら、ニュートラルが決まる様になりました。



・
・
・
・
・



●水中モータ（FA-130タイプ）は動くのかな？

このタミヤ製の水中モータを使用したいので、モータ（FA-130タイプ）の動作確認をしました。





　→　動作確認　ＯＫですが・・・　フル回転させたら、モータ缶が熱い！　焼けるかも　(^^？



・
・
・
・
・

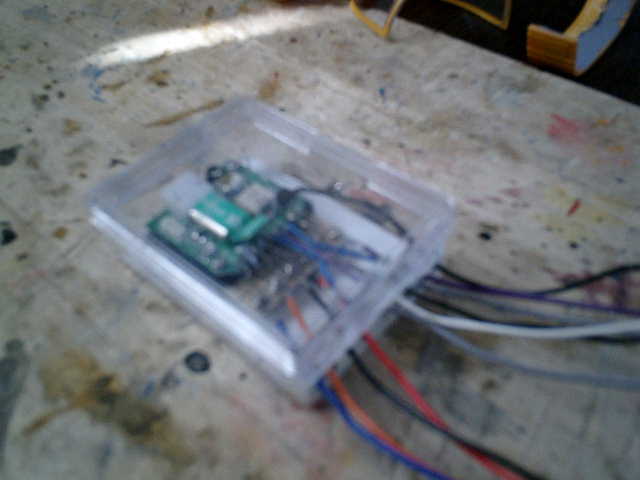

●ラジコン基盤をプラスチック・ケースに入れました。





この基盤から、９本のリード線と、１本のアンテナが下記のように接続されていました。

�@Ｓ１　　茶色リード線　：サーボ・モーター端子へ
�AＳ２　　緑色リード線　：サーボ・モーター端子へ
�BＰＧ　　黒色リード線　：サーボ・ポテンションメーター（右側）端子へ
�CＰＶ　　白色リード線　：サーボ・ポテンションメーター（左側）端子へ
�DＰＷ　　灰色リード線　：サーボ・ポテンションメーター（中央）端子へ
�EＣＣ　　赤色リード線　：電池（＋）端子へ
�FＧＮＤ　黒色リード線　：電池（−）端子へ
�GＤ２　　黄色リード線　：車輪・モーター端子へ
�HＤ１　　青色リード線　：車輪・モーター端子へ

・左最上部のねじ穴部分　：アンテナ
