■ラジコン潜水艦　海底軍艦（轟天号）

04. 汎用ＷＴＣの固定


これからの製作は、強度が弱いソフトビニール製の船体に対して、ラジコン潜水艦としての

仕掛けを組み込む為に、各パーツの現物合わせしながら位置決めを行っていきますので、全

体の位置決めの中核である汎用ＷＴＣを格納する事から考え、製作を開始しました。



・
・
・
・
・

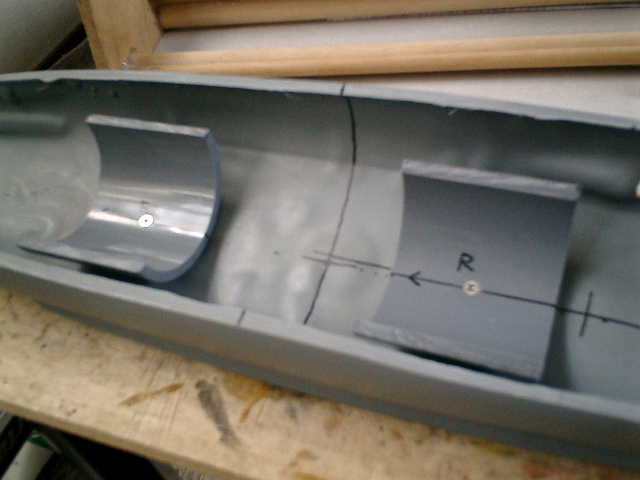

●汎用ＷＴＣを、はめ込む台を装着する。

汎用ＷＴＣを、はめ込む方式で固定する事にしますので、船底の上に、汎用ＷＴＣの外径に

合わせた配管パイプを半分に切った物を装着しました。サイズに合う配管パイプがありませ

んでしたので、仕方なく、配管パイプの部品（継ぎ手）を、２分割使用しています。(^^；





　→　簡単なものを使用して、やっちゃいますが・・・　こんなもので、大丈夫かな　(^^？

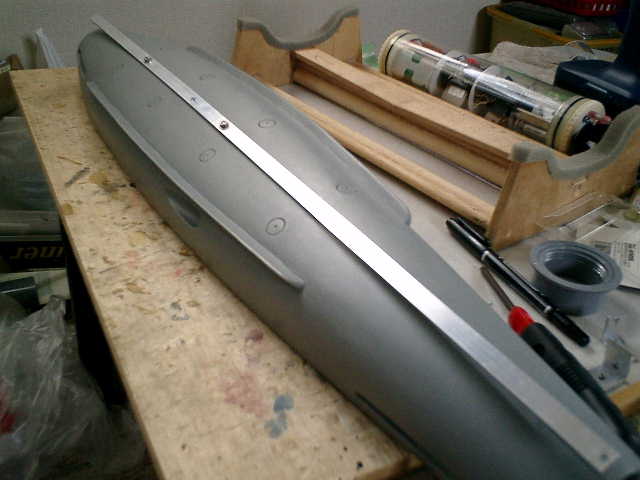

●アルミ板を装着する。

汎用ＷＴＣは、それなりの重量があり現状のままでは、船体が曲がり変形しそうですので

気持ちだけでも、強度を付けるように、船体下部の船外側にアルミ板を装着して、これに

汎用ＷＴＣのはめ込む台をボルト＆ネジで固定する事にします。





　→　綺麗な船体形状を崩すのは・・・　ちょっと、嫌だな〜　(^^；



・
・
・
・
・

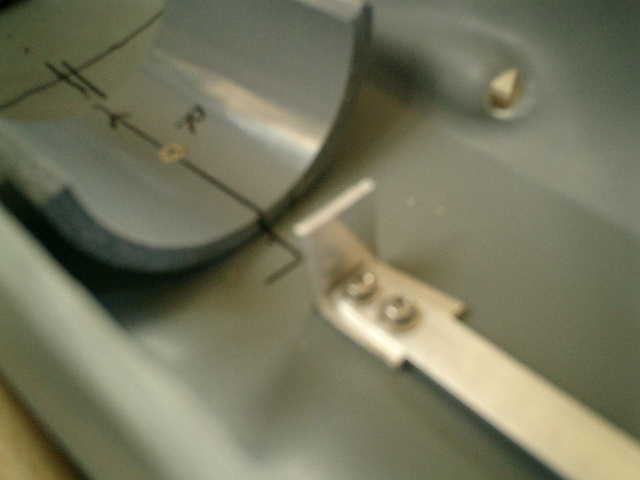

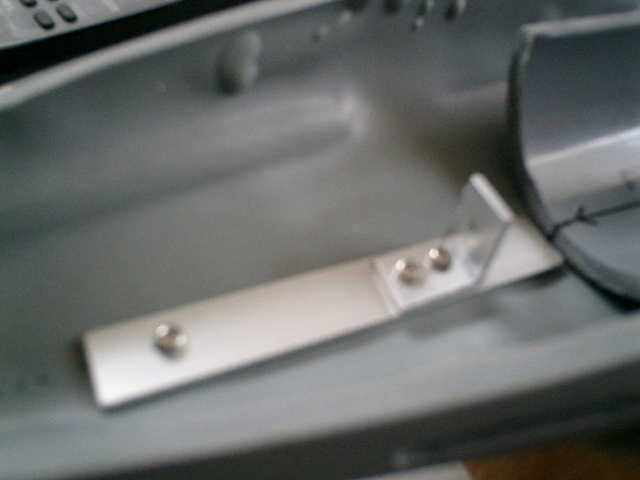

●汎用ＷＴＣ後部のストッパーを装着する。

固定する汎用ＷＴＣを後方向に移動しないように、艦尾側にストッパー台を装着しますので

ストッパーとして、Ｌ字型のアルミ板を固定しました。





　→　Ｌ字型のアルミ板は、ある程度の強度がありそうだな〜（^^）



●ストッパー台の位置決めです。

固定する汎用ＷＴＣを回転しないように、塩ビ板を使用して、ストッパー台の位置決めです。





　→　塩ビ板を使用するが・・・　ちょっと、強度的に心配だな〜 (^^；

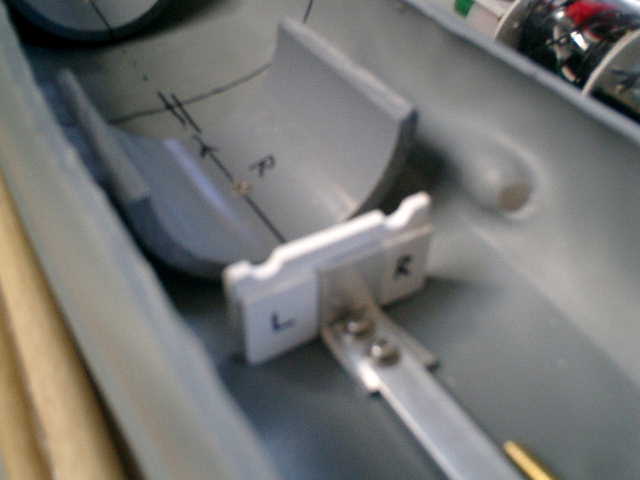

●ストッパー台の反対側にも、塩ビ板を接着します。

ストッパー台を、はめ込み式にしたいので、この状態で反対側にも塩ビ板の接着です。





　→　このような局面では・・・　やっぱり、洗濯バサミだな〜（^^）

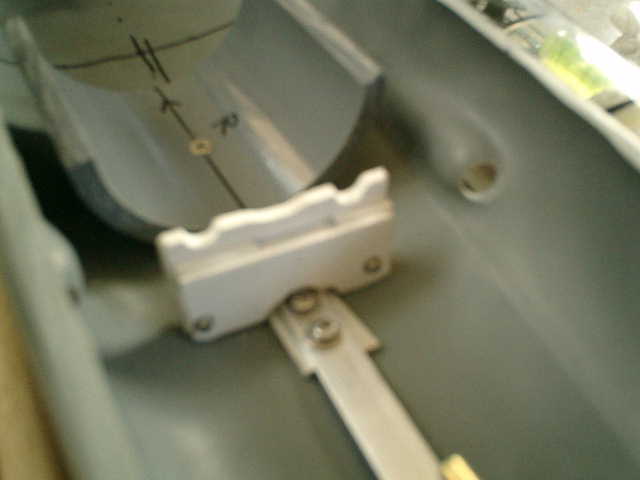

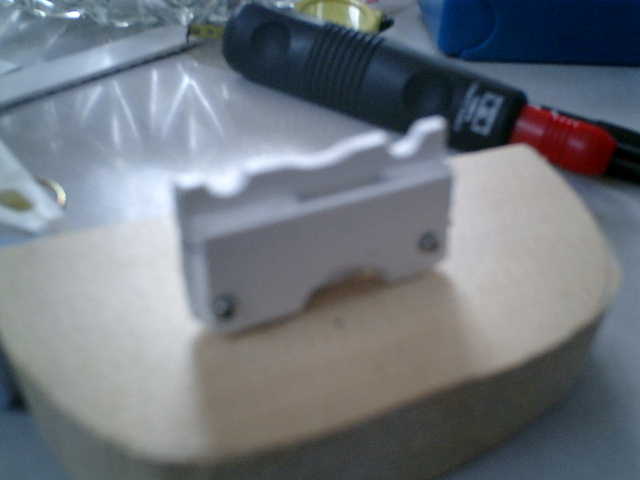

●ストッパー台の完成です。

ボンドだけでの接着では、ちょっと不安ですので、念の為にネジとボルトで固定しました。





　→ こんな接着で、大丈夫かな　(^^？

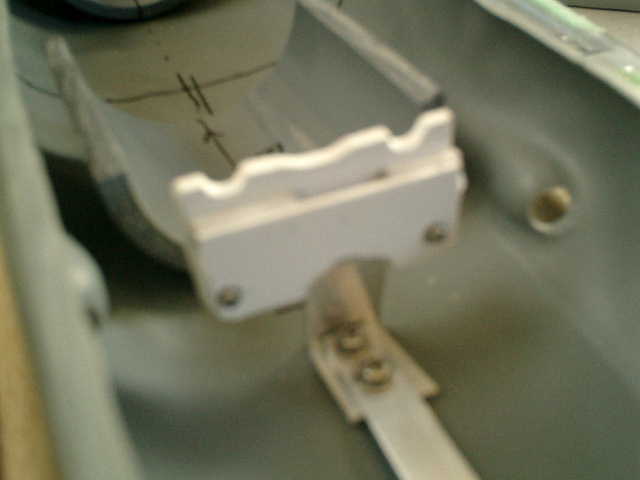

●ストッパー台のはめ込みです。

ストッパー（Ｌ字型アルミ板）に、ストッパー台をはめ込みます。





　→　ちゃんと、入るかな〜　(^^；



●ストッパー台が固定できました。





　→　おっ！　なんとか、はめ込んで、固定できていますです。（^^）

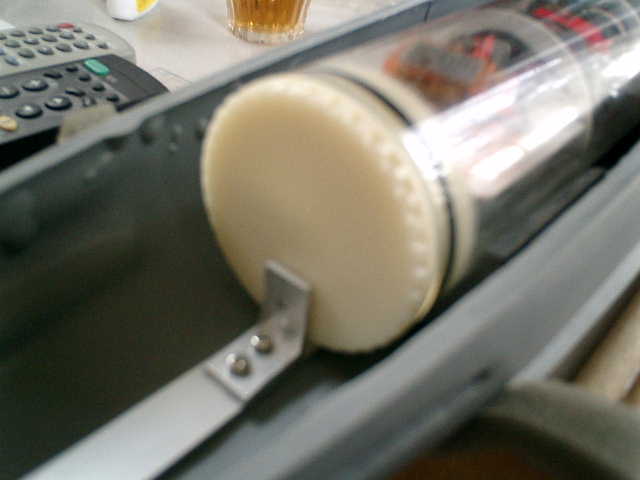

●汎用ＷＴＣを、はめ込んでの確認です。





　→　ふ〜ん・・・　こんな、感じになるんだな〜



・
・
・
・
・



●汎用ＷＴＣ前部のストッパーを装着する。

後部側と同じ方法で、前部のストッパーを作りました。





　→　こんな簡単な方法で、いいのかな〜　(^^？



●汎用ＷＴＣを、はめ込んでの確認です。





　→　スムーズに、はめ込みしたいので、ストッパー台は装着しませんです。



・
・
・
・
・

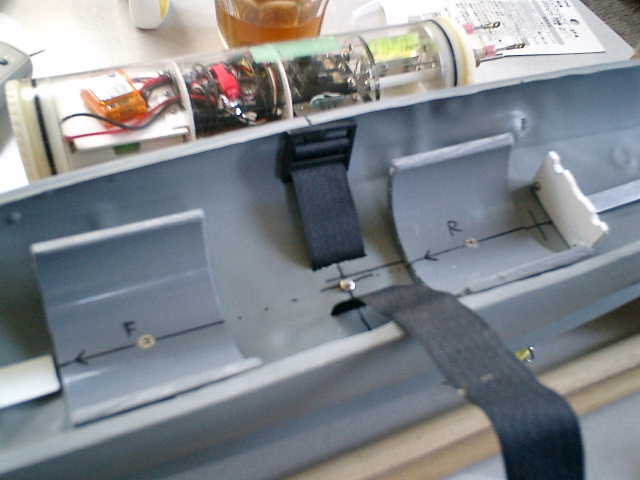

●フリーマジック・バンドを使用して固定する。

汎用ＷＴＣを、上方向に移動して外れないように、フリーマジック・バンドを使用して

固定するようにします。





　→　フリーマジック・バンドの使用での固定は、１箇所だけで・・・　大丈夫かな　(^^？

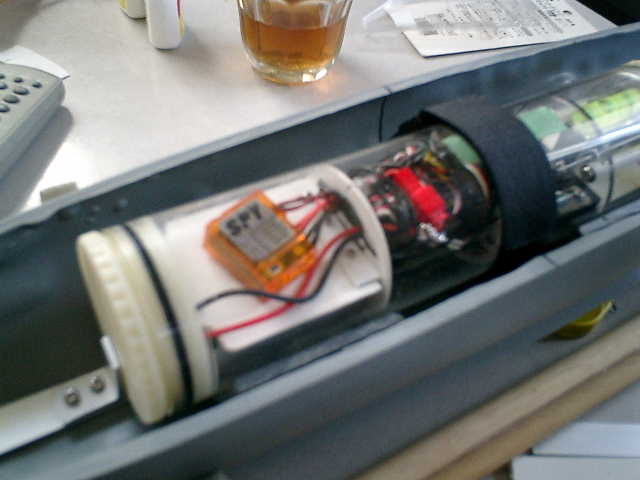

●汎用ＷＴＣを、はめ込んでの確認です。





　→　以外にも、しっかりと、固定されている感じです。　これは、いいかも（^^）
