■ラジコン潜水艦　海底軍艦（轟天号）

05. スクリュウ・潜舵・舵などの組み込み


いよいよ、貧弱なソフトビニール製の船体に対して、駆動部分のスクリュウ、潜舵、舵など

の組み込みです。いつもの事ですが、作業を進めながら、その都度、必要なパーツを調達し

ての製作となります。(^^；



・
・
・
・
・

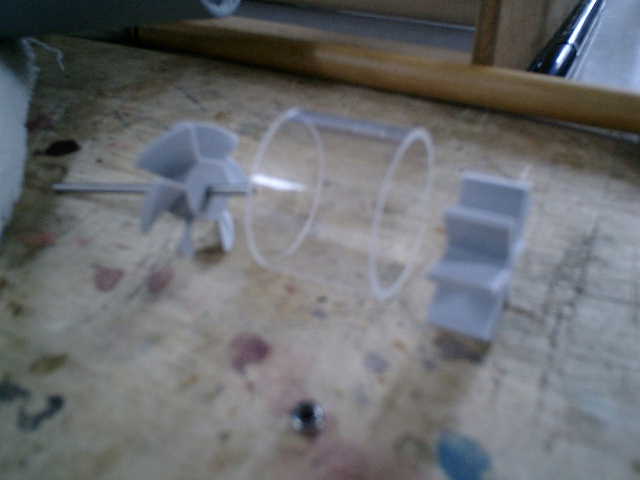

●スクリュウ関連のパーツです。

海底軍艦（轟天号）のスクリュウは、船体内に格納した方が良いと思い、自作を考えました

が、とても難しく感じましたので、アクアレ−サ−�U（相武機型製）で搭載しているポンプ

ユニットをべ−スにした改造版を使用する事にしました。





アクリルパイプ内の最後部に、シュラウド（グレ−色の風車？みたいな物）を装着しますが

アクアレ−サ−�Uで装備されている物より、ノーマル指向な整流性を重視して、各板（８枚

）の面積を大きくして、表面は平面形状になっています。

　→　スクリュウの両（左右）回転方向のどちらでも使用できるので便利ですね（^^）

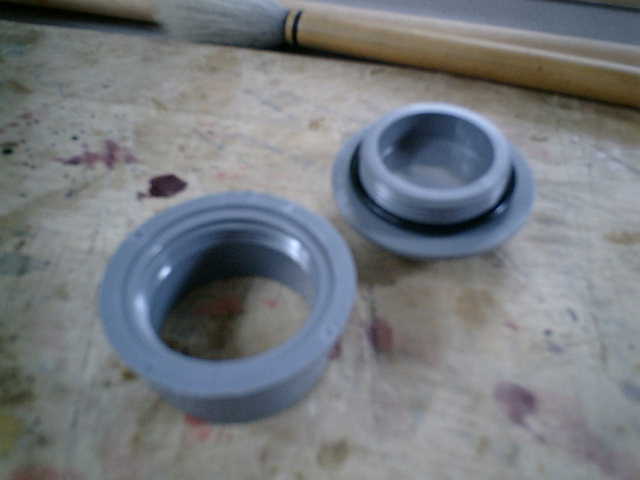

●ポンプユニットを固定する枠台です。

アクリルパイプの外径に合わせて、ホームセンターで、’ウロウロ’しながら・・・

配管パイプのキャップとなる部品が合いそうな感じでしたので、これをポンプユニットを

固定する枠台として、使用する事にしました。





　→　こんな物を流用しての枠台ですが・・・　大丈夫かな　(^^？

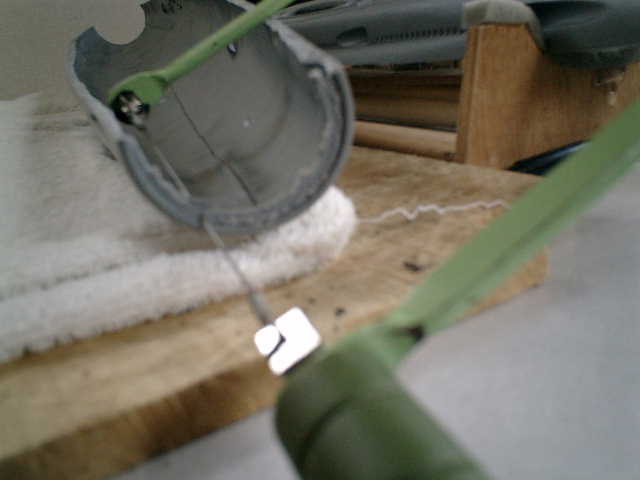

●固定する枠台を装着する箇所のカッテイングです。





　→　フニャ、フニャだな〜　難しいな〜　(^^；



●船体（ハル）下部に、はめ込んで、ボルト＆ネジでの固定です。





　→　偶然ですが・・・　サイズ的に合っている感じです。（^^）　これは、いいかも！

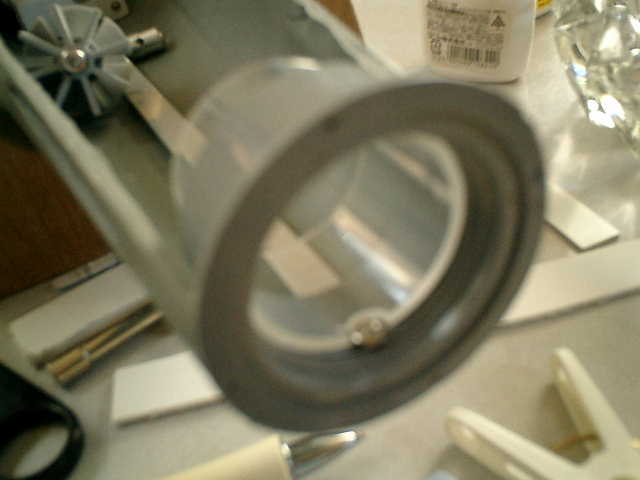

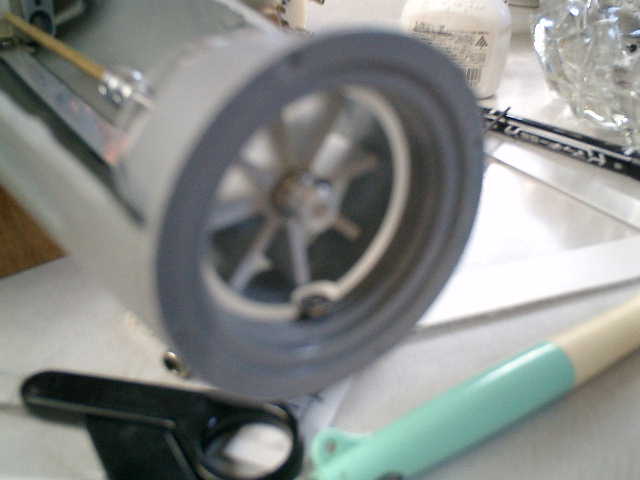

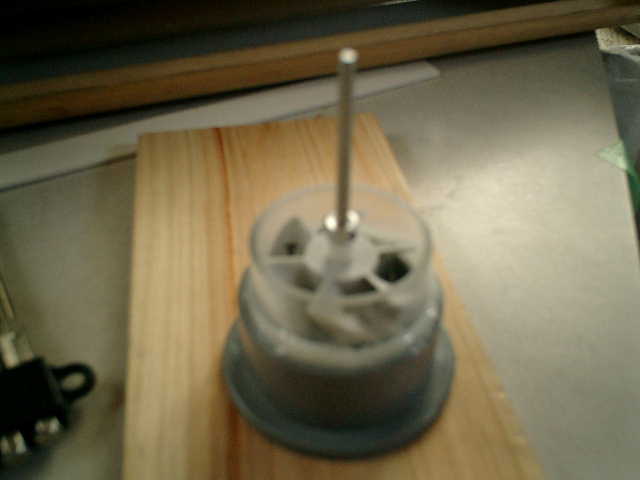

●固定する枠台内にポンプユニットを接着固定して、スクリュウを装着してみました。





　→　予想に反して・・・　なんか、まともな物ができそうです。（^^）



●船体（ハル）下部に、はめ込みました。





　→　いい感じです。（^^）



●スクリュウ・シャフト最後部のストッパーを、いもネジで固定します。





　→　特に、必要ないのですが・・・　少しでもスクリュウ回転を安定させたいので(^^；

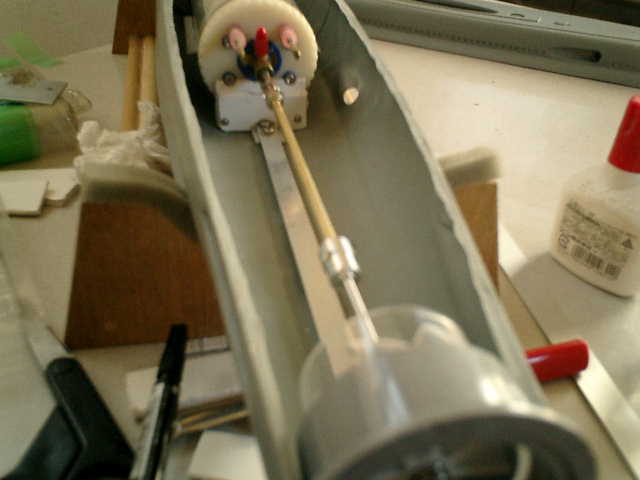

●汎用ＷＴＣと連結させて、位置調整です。





　→　直線状態での連結はできませんが・・・　こんなものかな〜　(^^？



・
・
・
・
・

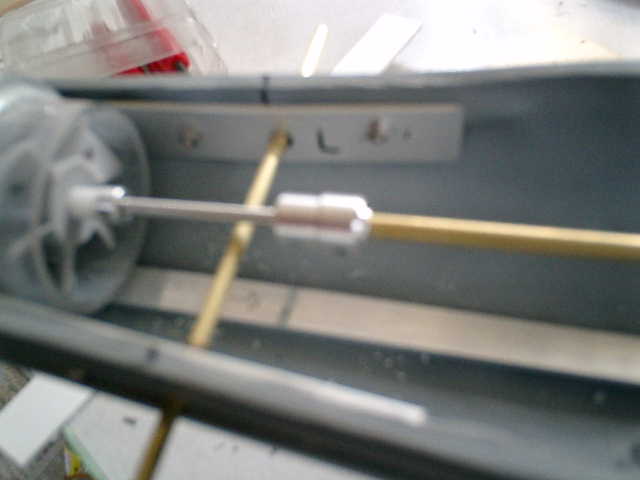

●潜舵軸の位置決めです。

潜舵軸が通る箇所周辺を、アルミ板を装着して補強しました。





　→　正規の位置よりも、下側に位置決めしました。　う〜ん・・　まっ，いいか！

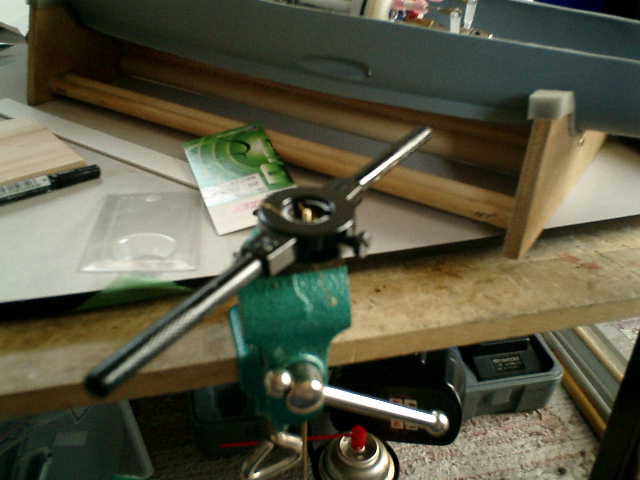

●潜舵リンケージ棒のネジ切りです。





　→　このような作業も、なんとなく、慣れてきた感じです。（^^）



●潜舵リンケージ棒の連結調整です。





　→　エイ！　ヤー！　での作り込みです。（^^）

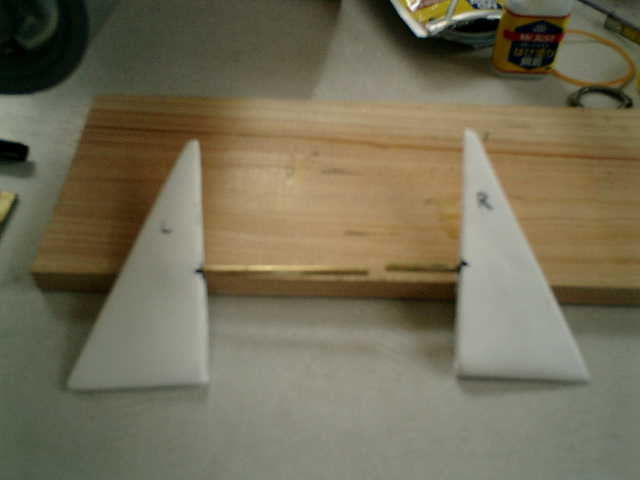

●潜舵の作成です。

取り合えず、キットのパーツを使用する事にします。





　→　フニャ、フニャ　のソフトビニール製は、ちょっと、不安だな〜　(^^；

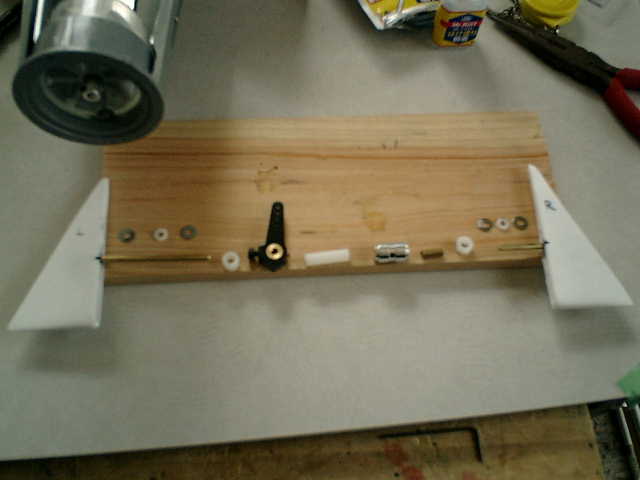

●潜舵類のパーツです。





　→　あんまり考えずに、なんとなくのパーツ構成ですが・・・　こんなものかな　(^^？

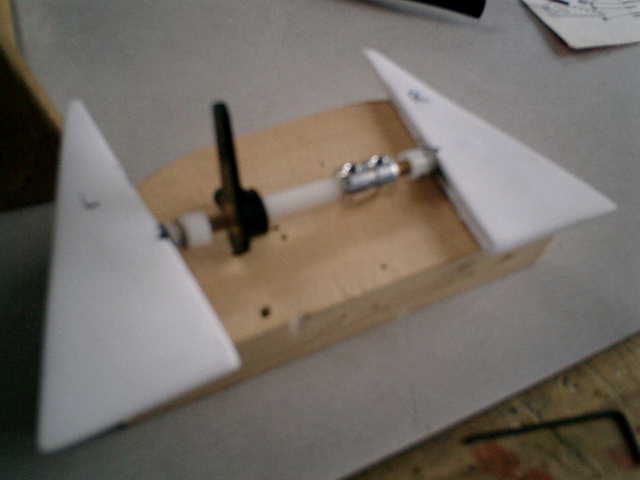

●潜舵類パーツの仮組みです。





　→　大丈夫みたいだな〜（^^）

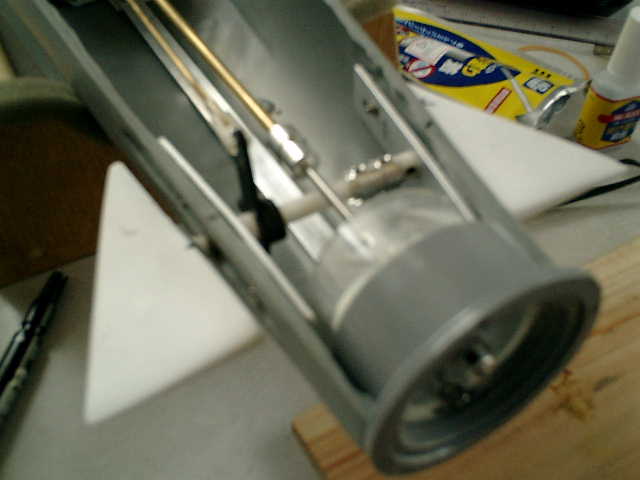

●船体に、潜舵類パーツを組み込みました。





　→　うん！　それらしき物みたいな感じです。　(^^；

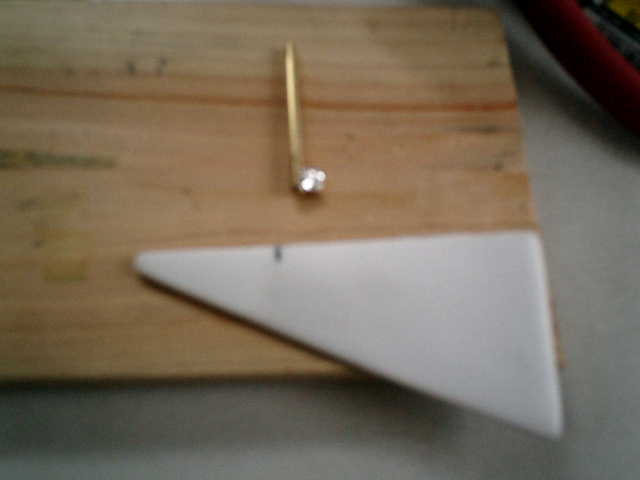

●舵の作成です。





　→　潜舵と同じ要領で作りますが・・・　とても、弱そうです　(^^；



・
・
・
・
・

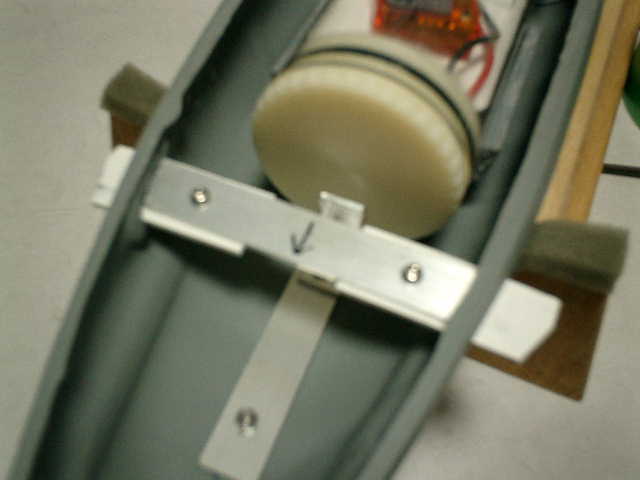

●水平版を差し込む部分の補強です。





　→　アルミ板を装着しての補強です。

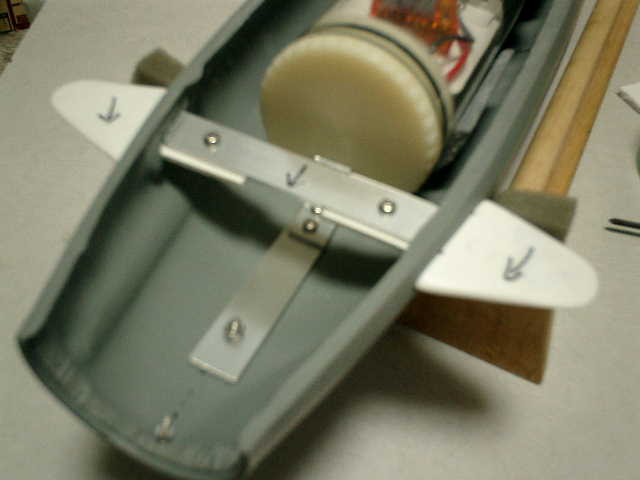

●水平版を差し込みました。





　→　差し込みの深さが浅いので・・・　大丈夫かな　(^^？



●船体（上下）固定するネジを受け込む台です。





　→　なんとなく、作りましたが・・・　もっと、単純な方法が良いかも　(^^？

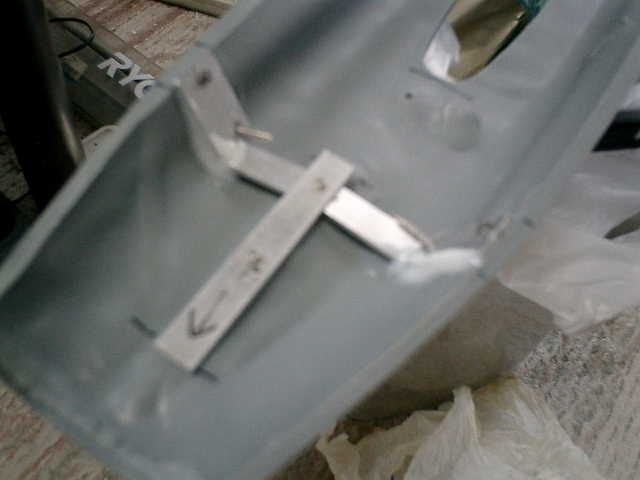

●船体（上下）固定するネジ差込み部分の補強です。





　→　この補強は、必要かな　(^^？



・
・
・
・
・

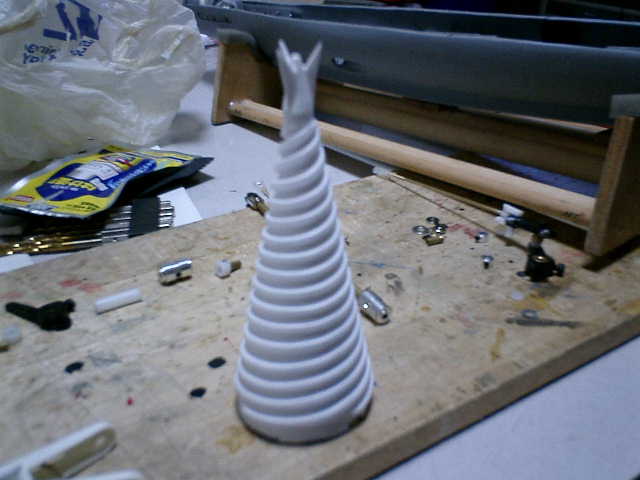

●ドリルです。

先端の衝角を、何も考えずに固定しましたが・・・





　→　おっと！　衝角が・・・　ちょっと、曲がっての固定です。(^^；
