20. 小型潜航艦 ファースト１　船体バランスの調整改良と仕上げ


船体バランスが悪くても、広くて水深が深いプールの追浜（潜水訓練プール）では
大まかな操作でも水中走行は、それなりの走行でしたが、低速での水上走行や潜望
鏡深度走行は、まったく安定せず暴れ馬みたいな走行でした。

狭くて水深が浅い公園の噴水や人工池などでは、暴れ馬みたいな走行では遊べませ
んので、イ−１９号や『おやしお−Ｆ』のように、水上走行からの手動浮沈ができ
て、ある程度の走行ができるように、危険が’あぶない’半潜水状態のセッティン
グからノーマル・バラスト量に戻して、バランス・セッティングのやり直しなどの
改良を行ないながら、仕上げる事にしました。

　→　う−ん、暴れ馬走行が、どこまで改善されるのかな〜

　　　こりゃ、難しそうだな〜　(^^；



・
・
・
・
・

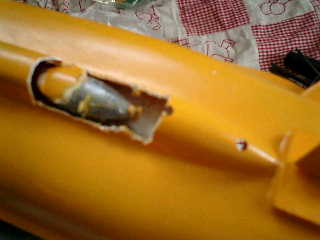

■まずは、主要バラスト（魚釣り用のオモリ）の取り外しです。

キット付属の魚釣り用のオモリ（40号：145グラム）を、説明書通りの位置に固定
していたのですが、船体の中央部分ではなく、少し艦尾側に位置しており、一箇
所に集中していました。中心点から前後に向けて均等な重量配分を行いたい為に
既設の主要バラスト（魚釣り用のオモリ）を取り外す事にしました。




　→　ノコギリで、　ギ−コ、ギ−コ・・・　
　　　これは、やりたくなかったのだがな〜　(^^；



■新たに、主要バラストの真鋳板を２枚重ねて
　メガボックスにネジ止めして固定しました。




　→　イー１９号で使用しなかった物（バラスト）が、余っていたので
　　　ちょうど、いいや！　　（＾＾）/



・
・
・
・
・



■キット付属のスタビライザ−を取り外して、新たに、低発泡塩ビ板で作って
　固定しました。





　→　機能的な事は考えずに適当に作ったので、ちょっと、心配だな〜　(^^；

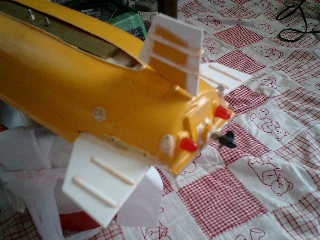

■旋回力を向上したい為に、舵部分の面積拡張（低発泡塩ビ板）を行ないました。





　→　手抜きで、フランケン化ですね・・・　こんなもので、大丈夫かな〜　(^^？



・
・
・
・
・



■走行時に、水流が船内へ入りますので
　ネット（植木鉢用）で軽減する事にしました。





　→　水面から引き上げた時には、船体に溜まっている水が
　　　良く抜ける感じだな〜　（＾＾）/

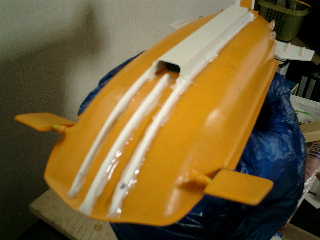

■直進性を向上したい為に、ダクトもどきを、着けました。





　→　はたして、効果は、あるのかな〜　(^^？



■プラ棒を使用して、ダクトもどきの吸入口への水路？を、作りました。





　→　これは、意味がないかも　(^^？

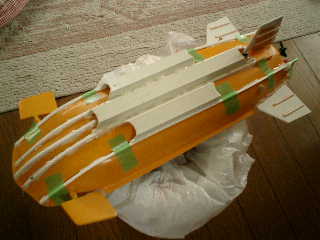

■更に、２個のダクトもどきを、着けました。





　→　戦闘機みたいだな〜　(^^；



・
・
・
・
・



■水平走行性を向上したい為に、司令塔に安定版を、着けました。
　ついでに、ハル輪郭にプラ棒を着けました。





　→　小型潜水艇には、司令塔の安定版は、似合わないな〜　(^^；

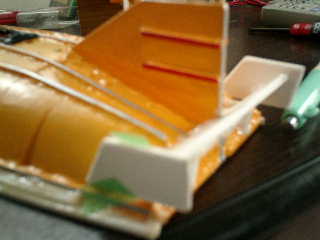

■なぜか、艦尾側が上がる特性があるので
　リア・スポイラーもどきを着けて、上から押さえるようにしました。





　→　こりゃ、サーキットで走行する　レーシングカーみたいだな〜　　(^^；



・
・
・
・
・

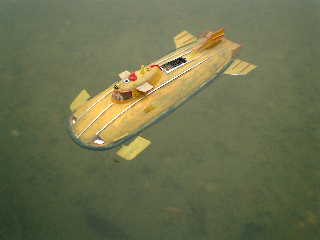

■完成です。

継ぎはぎを、汚れたような塗装をして、カモフラージュしました。





　→　初めての汚れ塗装なのですが
　　　本当に、汚く、臭ってきそうな・・・感じです。　（＠＠；



・
・
・
・
・



■バランス・セッティングは、テスト走行を、繰り返しながら行ないました。

重心を艦尾側に設定する事によって、水上走行からの手動浮沈ができ、ある程度
の走行ができるようになりました。

これにより、追浜（潜水訓練プール）では、水中停止はできなくなりましたが
狭くて水深が浅い公園の噴水や人工池などで、走行させて遊べるセッティングが
できました。

しかしながら、多少の暴れ馬傾向は、残っており、完全に無くす事はできません
でした。　(^^；

潜望鏡深度で安定して走行させるには、艦の特性（クセ）を意識しながらプロポ
からの操作で、適切なスクリュウの推進力（モーター回転）設定と潜舵（潜航方
向）のトリム調整（ニュートラル・ポジション）を行なって固定する事で、ある
程度の安定した走行ができました。これは、面倒ですが、操作に慣れてきました
ら大丈夫と思われます。





　→　やっと、完成しました。　やれやれです。　（＾＾）/



・
・
・
・
・

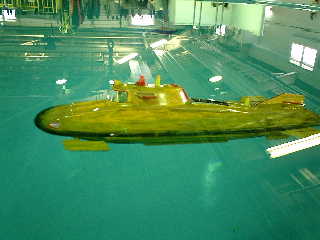

■追浜（潜水訓練プール）で、テスト走行しました。　2004.09.11

ところが、水深が深いプールの追浜（潜水訓練プール）で走行させてみれば深度
約４０センチの潜航が限界で、改良前の走行は、まったく、できなくなりました。





　→　改良前のセッテイングの方が、良いみたいだな〜
　　　う〜ん、どうしようかな　(^^？　まいったな・・・



・
・
・
・
・
