■ブルーリボン Ａ−１ ハイドロ

04. ＲＣ機器類の搭載

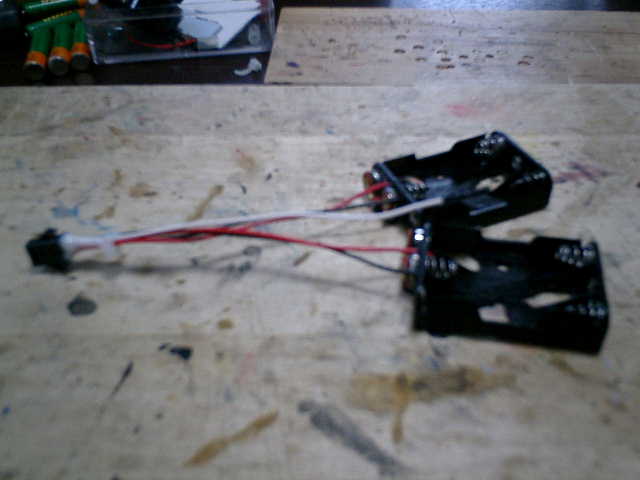

●電池ボックスです。

２個の単４電池（３本）ボックスを、直列接続で継いで作りました。

・コネクター　：　日圧ＳＭコネクター   （SMP-03）
・ピン　　　　：　日圧ＳＭ（SMP）用ピン（BHF-001T-0,8SS）







●設置する場所の枠作りです。

走行中に電池ボックスが移動しないように、プラスチック板を使用して枠を作りました。

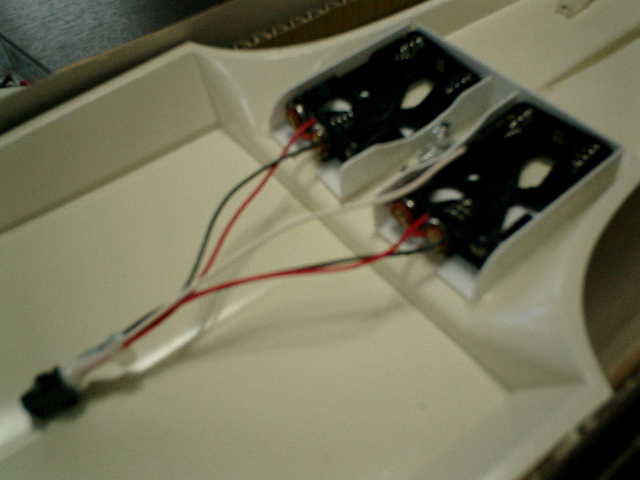

●電池ボックスを装着すれば・・・　こんな感じです。





　→　ちょっと、変則ものとなりましたが・・・　こんなものかな　(^^？



・
・
・
・
・

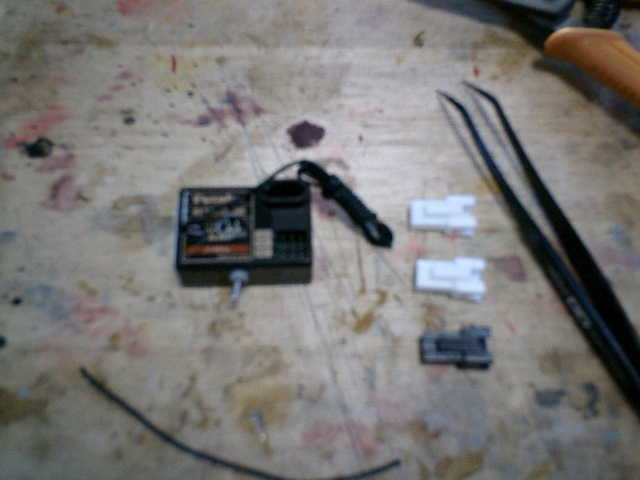

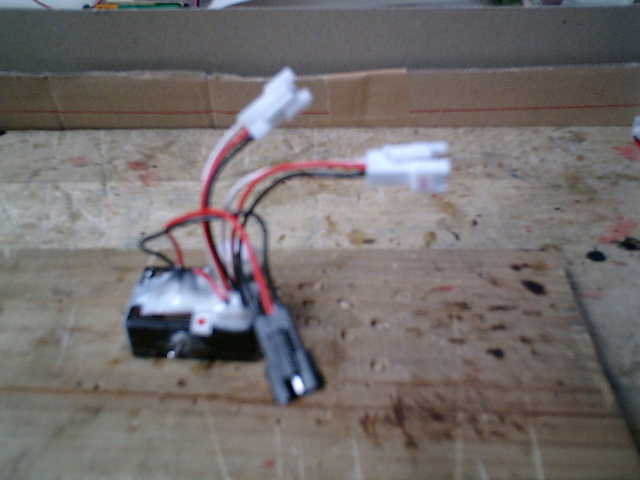

●２チャンネル受信機の汎用化改造です。

受信機（Futaba R152JE AM27MHZ）を使い回しできれば、とても便利な感じですので品質精
度と耐久性は無視しての汎用化改造です。 少し大きめなコネクタを使用する事により、ス
ピ−ドコントロ−ラ−・サーボなどの機器との接続取り外しが容易になると思われます。

・コネクター　：　日圧ＳＭコネクター   （SMR-03）（SMR-03V-N）
・ピン　　　　：　日圧ＳＭ（SMR）用ピン（BYM-001T-0,6）





　→　搭載スペースに余裕がないのですが・・・　電源スイッチも組み込みます。(^^；



●完成しましたが・・・　大丈夫かしら　(^^？

すき間には湿気に強いテープを巻いて、簡単な防水対策をしましたが、穴部分はエポキシ
で埋めました。クリスタル交換部分は外周にゴムパイプを差し込んで、その穴に発砲スチ
ロールを詰めて蓋にしています。アンテナもコネクタ接続ですので、大丈夫かな (^^？





　→　なんか、３本首の・・・　キングギドラ風の受信機になりましたです。(^^；



・
・
・
・
・



●モータ台の前に、受信機を設置する事にしましたので固定枠を作りました。





　→　マジックテープの固定でも十分なのですが・・・　これは、必要だったかな　(^^？



●受信機を装着すれば・・・　こんな感じです。





　→　モータからのノイズが、ちょっと、心配・・・　ノーコンに、ならないかな　(^^？



・
・
・
・
・

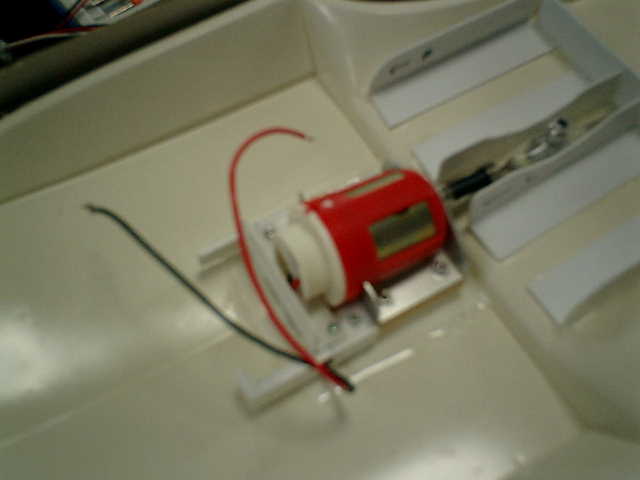

●モータをエポキシ接着で、船体に固定しました。





　→　特に強度面は考慮していないが・・・　大丈夫かしら　(^^？



・
・
・
・
・

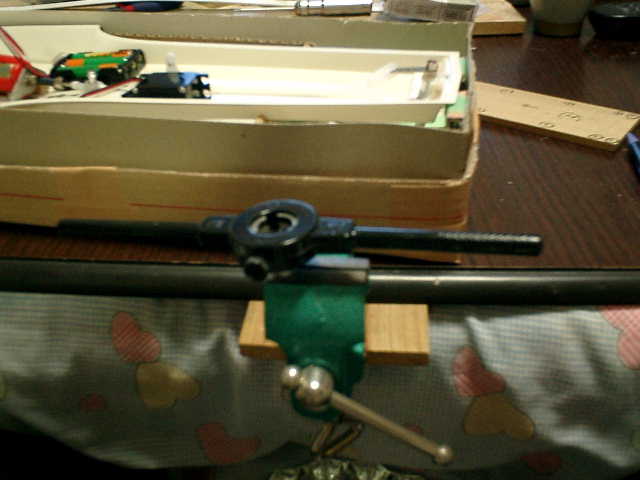

●舵のリンケージ棒（２ミリ径）のネジ切りです。





　→　このような作業も、慣れてきた感じです。（^^）

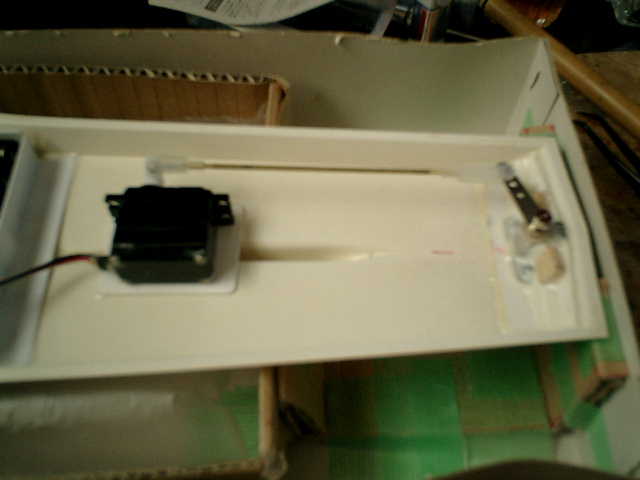

●リンケージ棒を継いで、サーボを船体に固定しました。

・サーボ　：　ＧＷＳ　Ｓ３００２　２ＢＢ





　→　こんなものかな　(^^？



・
・
・
・
・

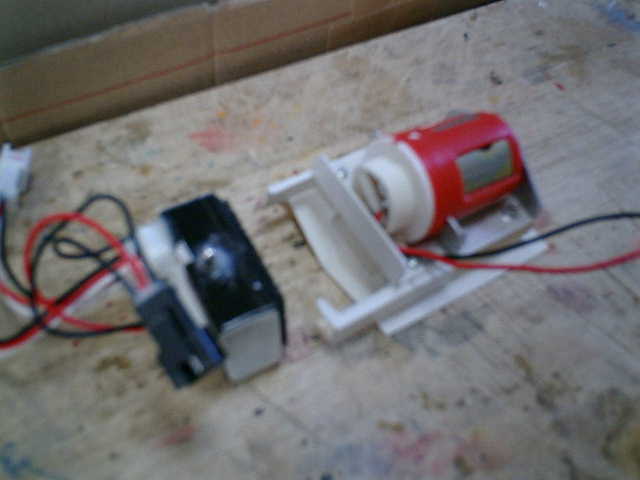

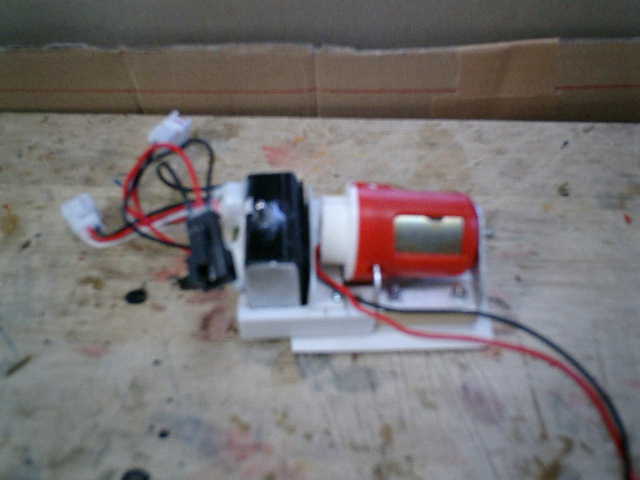

●ＲＣ機器類を搭載すれば・・・　こんな感じです。

スピ−ド コントロ−ラ−を、どこに搭載しようかしら　(^^？





　→　これまた、リード線群で・・・　’グチャ・グチャ’になる感じだな〜　(^^；
