■ブルーリボン Ａ−１ ハイドロ

05. スピ−ド コントロ−ラ−（Ver2.1）の製作


試しに製作した物のサイズでは船体に搭載できない感じですので、必要最小限のパーツ構成

で小型化（ １／２ サイズ ）のスピ−ドコントロ−ラ−製作に取り組む事にしました。





　→　小型化サイズの基盤に、収納できるのかな？・・・　ちょっと、心配です。(^^；



・
・
・
・
・



●必要最小限のパーツ構成でのスピ−ドコントロ−ラ−配線図です。







・
・
・
・
・

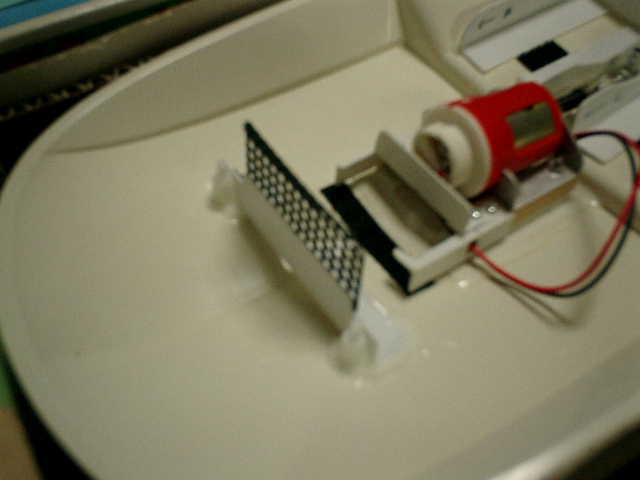

●スピ−ド コントロ−ラ−の設置台を作りました。

リード線群が設置エリアに入り込まないように、ネット（植木鉢用）で防壁を作りました。





　→　バドミントンのネットみたいだな〜　は〜い、スマッシュ！　・・・(^^；



●基板の固定は、こんな感じです。

２箇所のみ、ネジ留め（プラスチック製）で固定する事にしました。





　→　プラスチック製のネジ留めは・・・　折れるかも　(^^？



・
・
・
・
・



●電子部品の配置を確認しながらの組み立てです。





　→　ニュートラル設定スイッチは、リード線で継なぎますが・・・　大丈夫かな　(^^？

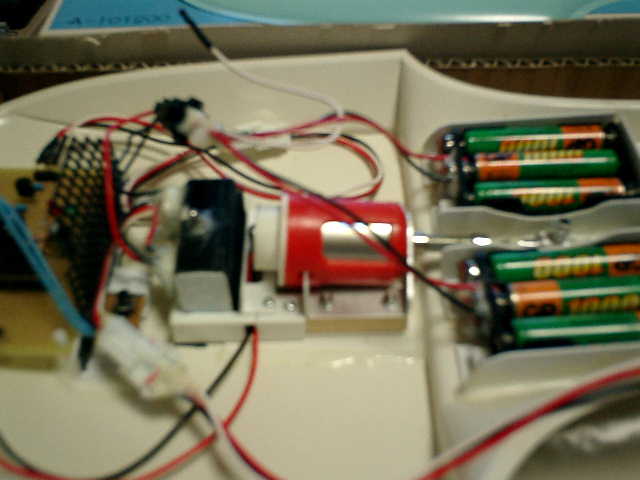

●組み立て完了です。





　→　なんとか、電子部品を配置できました。（^^）

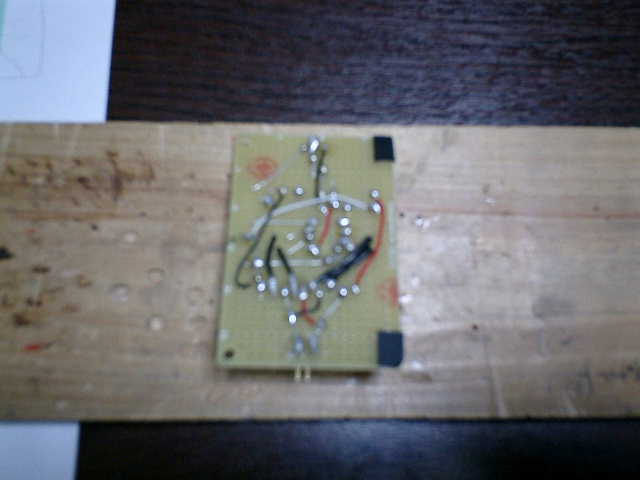

●基板の裏側です。





　→　’ゴチャ・ゴチャ’状態の配線になりましたです。(^^；



●さっそく、動作確認を行いましたが・・・





　→　うん！　モーターが動かない・・・　(^^；



・
・
・
・
・

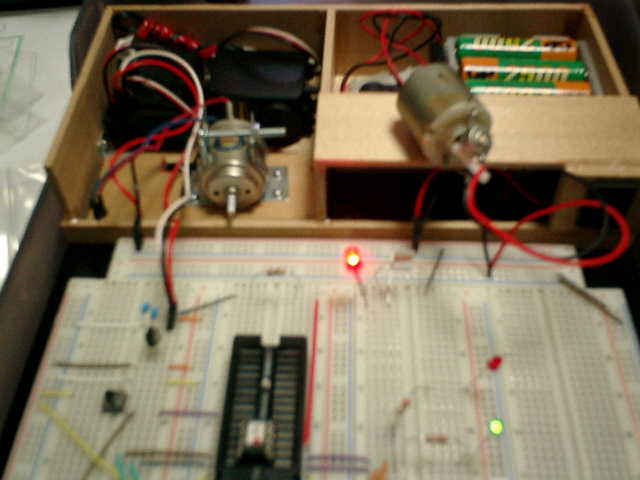

●テストボードで、動作確認を行いました。

・ＲＥ−２６０　：正常に動作する。

・ＲＥ−２６　　：モーターが動かない。（電池直接接続では、ＯＫです）





　→　何故だろう・・・　もしかしたら、ＲＥ−２６はハイパワーモーターかも (^^？
