（ ①ｼｭｳｼﾞ･ちせ ②車体下部 ③DMD ④車体上部 ⑤走行 ）
【 ３／５ ページ 】 ラジコン戦車 最終兵器彼女（ シュウジ と ちせ ）の「ドクロ島探検車」
③ＤＭＤの製作
ＤＭＤ的な動作が、'なんとなく'できる基板とプログラムを作っていますので、これを基 本として、この車体に合わせた基板でセッテイングを行い実際に搭載する事にしました。
・ ・ ・ ・ ・

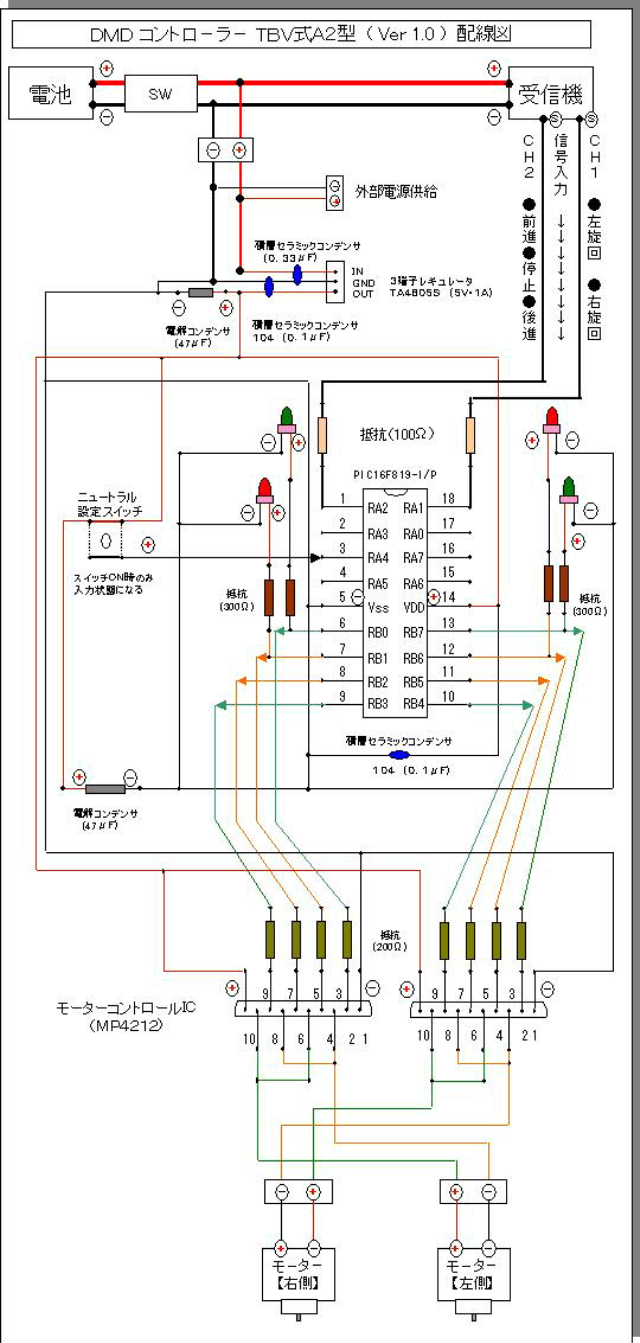

●配線図です。
→ 実装版としては、こんなものかな～ (^^？
●プログラムを作りました。 車体が重たくなりそうですので、微少のパワーアップ（最大出力電圧）しましたが・・・ -------------------------------------------------------------------------------- ・ニュートラル位置・・・【 ステイック：最下部 】【 トリム：最上部 】 -------------------------------------------------------------------------------- ・ＤＴＢＶＡ２００ ( ＶＥＲ Ａ２.００ ) 改良版 ・前進７速 ・後進５速 （ 出力電圧 ・前進時： 約1.2V ～ 2.3V ・後進時： 約-1.2V ～ -2.2V ） -------------------------------------------------------------------------------- → 電源５Ｖで、２個のモーター使用ですので、これが限界かも (^^？
●プログラム構造図です。
→ プログラム構造は変更していません。

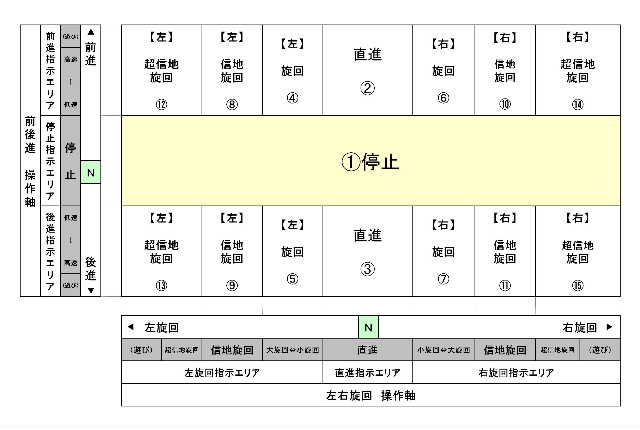

●プロポ（送信機）のＤＭＤ操作指示エリア構成です。
→ 構成は変更していませんが・・・ 前進７速・後進５速に設定変更です。
・ ・ ・ ・ ・

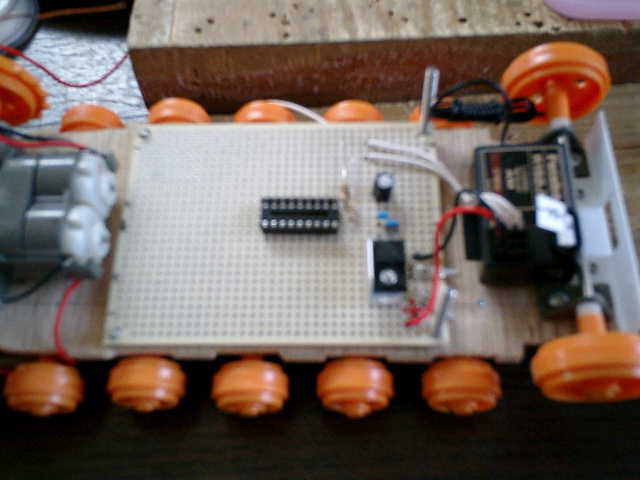

●受信機との接続部分から作り始めました。
→ 現物合わせしながら、位置決めしましたが・・・ 大丈夫かしら (^^？

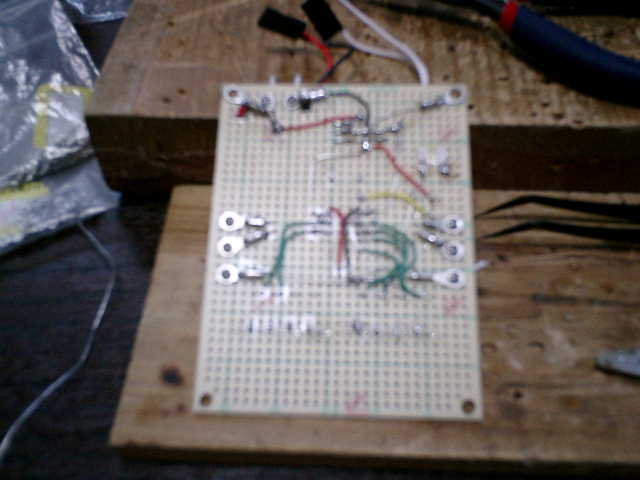

●ＤＭＤ基板（裏側）の配線を進めている途中ですが・・・
→ う～ん・・・ ハチャメチャな配線になりそうです。(^^；

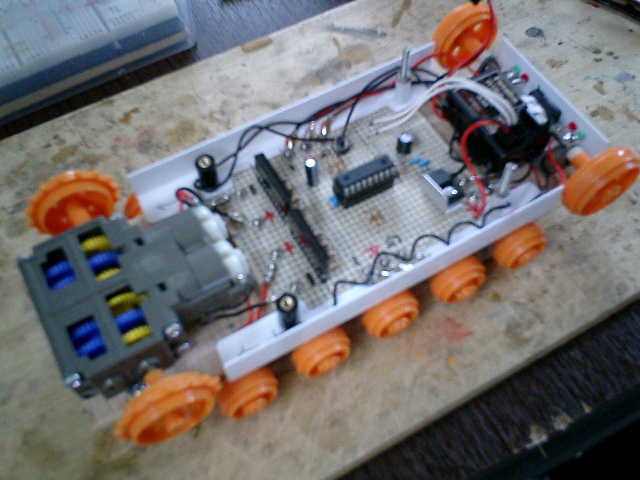

●ＤＭＤ基板の完成です。
→ 接続するリード線群で・・・ 'ごちゃ、ごちゃ' ですね。(^^；

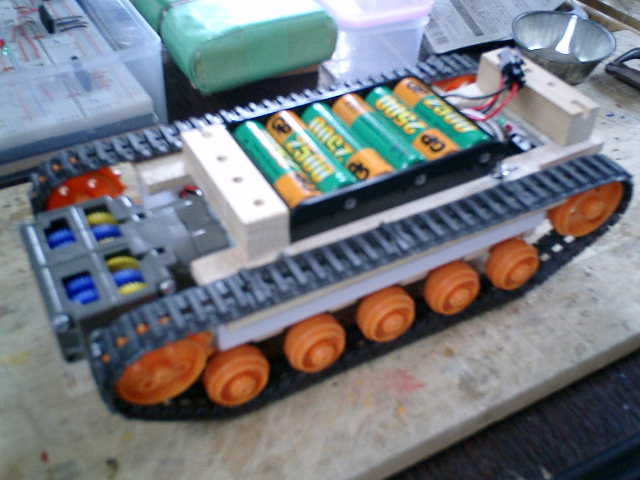

●電池を装着したら、こんな感じになりました。
→ なんとか・・・ ＤＭＤ基板が納まりましたです。（^^）
・ ・ ・ ・ ・
