【 ２／７ ページ 】　汎用ＷＴＣ（ ウオ−タ−・タイト・シリンダ− ）

�A汎用ＷＴＣを仮組みする


●汎用ＷＴＣ内に搭載するラジコンの機器類です。





■標準装備

　　・モーター　　　　　  ：　１８０ＳＨ（ＡＢＣホビー製）
　　・バッテリー　　　　  ：　７．２Ｖ　Ｎｉ-ＭＨ　単三電池（６本）
　　　　　　　　　　　　　　＊パック化されています。

■ラジコンショップ系から個別調達（購入）したもの

　　・受信機　　　　　　  ：　Ｒ１１４Ｈ（双葉製）ＡＭ・４チャンネル
　　・サーボ　　　　　　  ：　Ｓ３１０１（双葉製）２サーボ使用
　　・スピードコントローラ：　ＳＰＹ（ＮＯＶＡＫ製）

■ラジコン潜水艦専門系から個別調達（購入）したもの

　（ホーンモデルクラフト製）

　　・スイッチ            ：  マグネットスイッチ・MOF-０２型
　　・ピッチングダンパー　：　ＨＬＣ−０４Ｓ型

＊参考：私の使用プロポ（送信機）は、ＡＭ ２７ＭＨz　です。



・
・
・
・
・



●サーボ取付け台の両側に、マグネットスイッチのリードスイッチを設置しました。

イ−１９号のＷＴＣ内に搭載しているものと同じ、マグネットスイッチ（ＭＯＦ−２）を使

用しました。ＷＴＣ内に、円盤形状のセパレート壁を入れたいので、塩ビ板で作りました。





＊　尚、このマグネットスイッチは、キット付属のマグネットスイッチではありません。

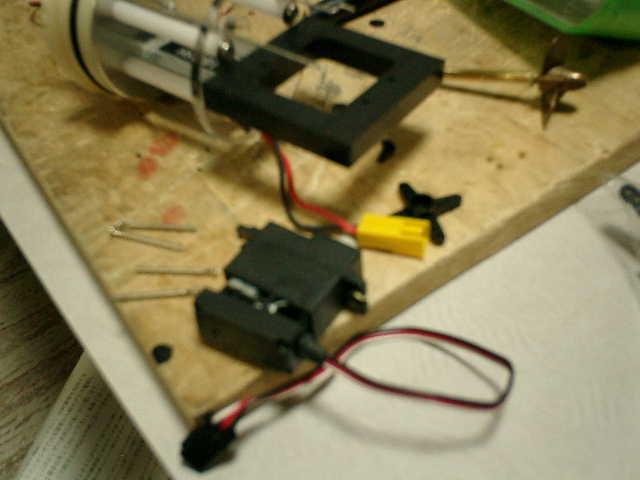

●サーボの’ふた’を外しました。

既存のサーボのままでは、サーボ取付け台の枠に入りませんので・・・

一旦、サーボの’ふた’を取り外しました。





　→　ネジを外したら、上部’ふた’も外れましたので、注意しながらの作業です。

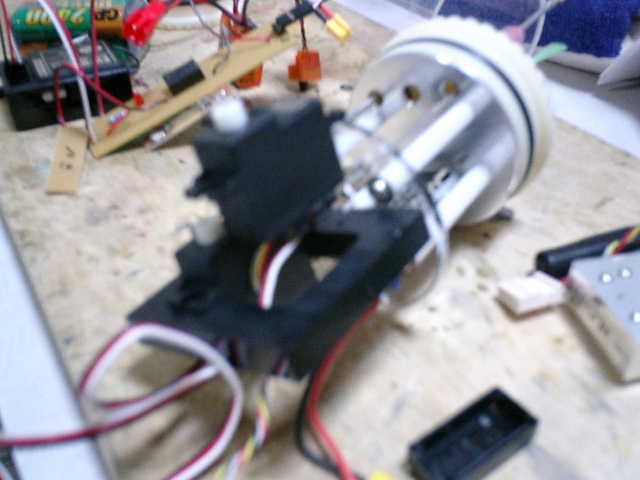

●サーボ取付け台の枠に入れました。

ラダー用サーボ（左側）を入れてから、潜舵用サーボ（右側）を入れました。





　→　搭載するサーボに寸法を合わせているみたいですので、ピッタシ入ります。（^^）

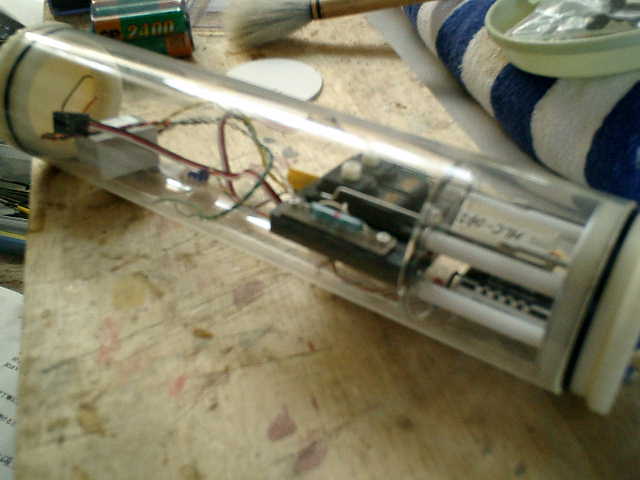

●実際に、ＷＴＣ内に入れて確認しました。

ピッチングダンパーを、モータの上に乗せて、ＷＴＣ内に入れて確認しました。





　→　確認ＯＫ！　ピッチングダンパーの搭載場所は、ここしかないな〜 (^^；

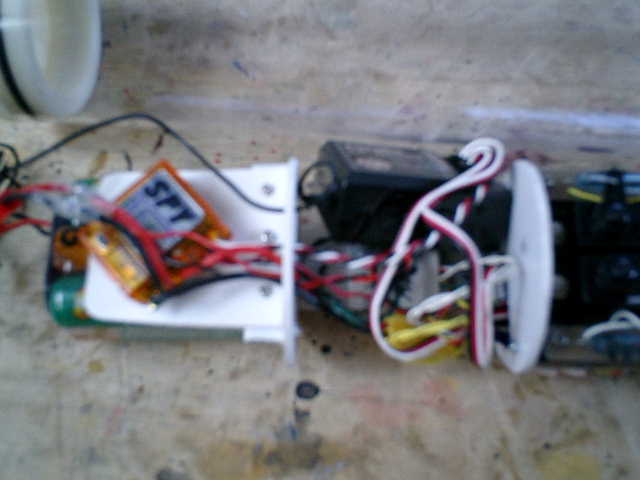

●前部エリアの機器類設置です。

・【左側】最先端部のエリア　　　（下部：バッテリー、上部：スピードコントローラ）

・【右側】先端から２つ目エリア　（受信機・マグネットスイッチボックス）

セパレート壁（円盤形状）は、底部分全体に細いアルミ板を装着しての固定です。





　→　’ゴチャ・ゴチャ’しているので、ちゃんと、格納できるのかな〜 (^^？

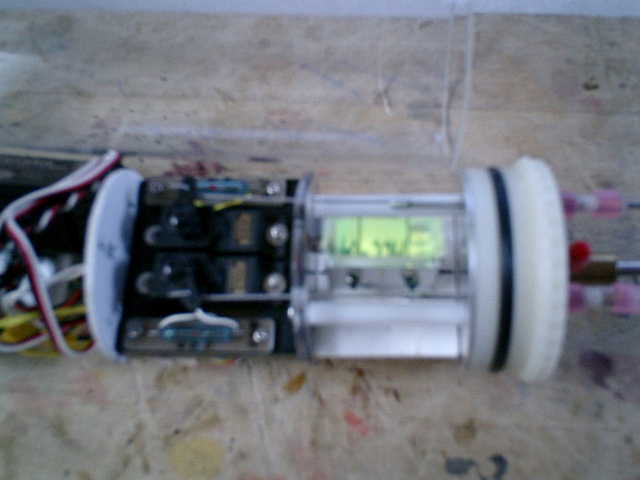

●後部エリアの機器類設置です。

・【左側】先端から３つ目エリア（サーボ・マグネットスイッチのリードスイッチ）

・【右側】最後部のエリア　　　（下部：モーター、上部：ピッチングダンパー・水平器）





　→　また、意味もなく・・・　水平器を搭載しちゃいましたです。(^^；



●汎用ＷＴＣ内部が、なんとなく、できあがりました。





　→　スペース的に、余裕がないので、これ以上の搭載は、無理な感じです。(^^；



・
・
・
・
・

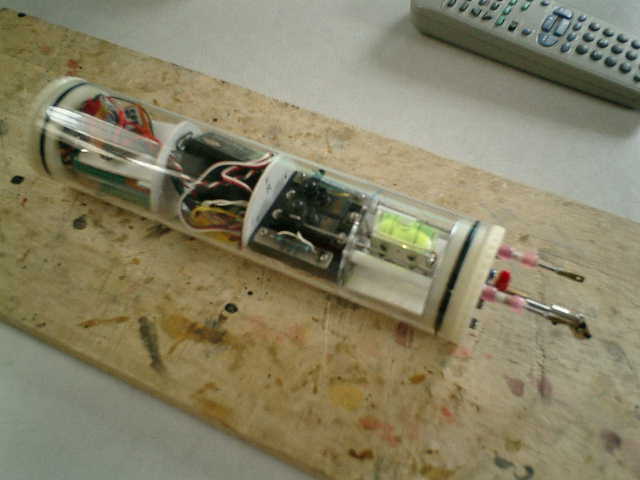

●取り合えずの完成 (^^？　ですが・・・

汎用ＷＴＣの中にラジコン機器類を仮設置で組み込んだ状態ですが、取り合えずの完成です。





→　汎用ＷＴＣの中は・・・　ゴチャ・ゴチャ状態です。(^^；



・
・
・
・
・

---
